Елемент основи каркаса меблевих виробів

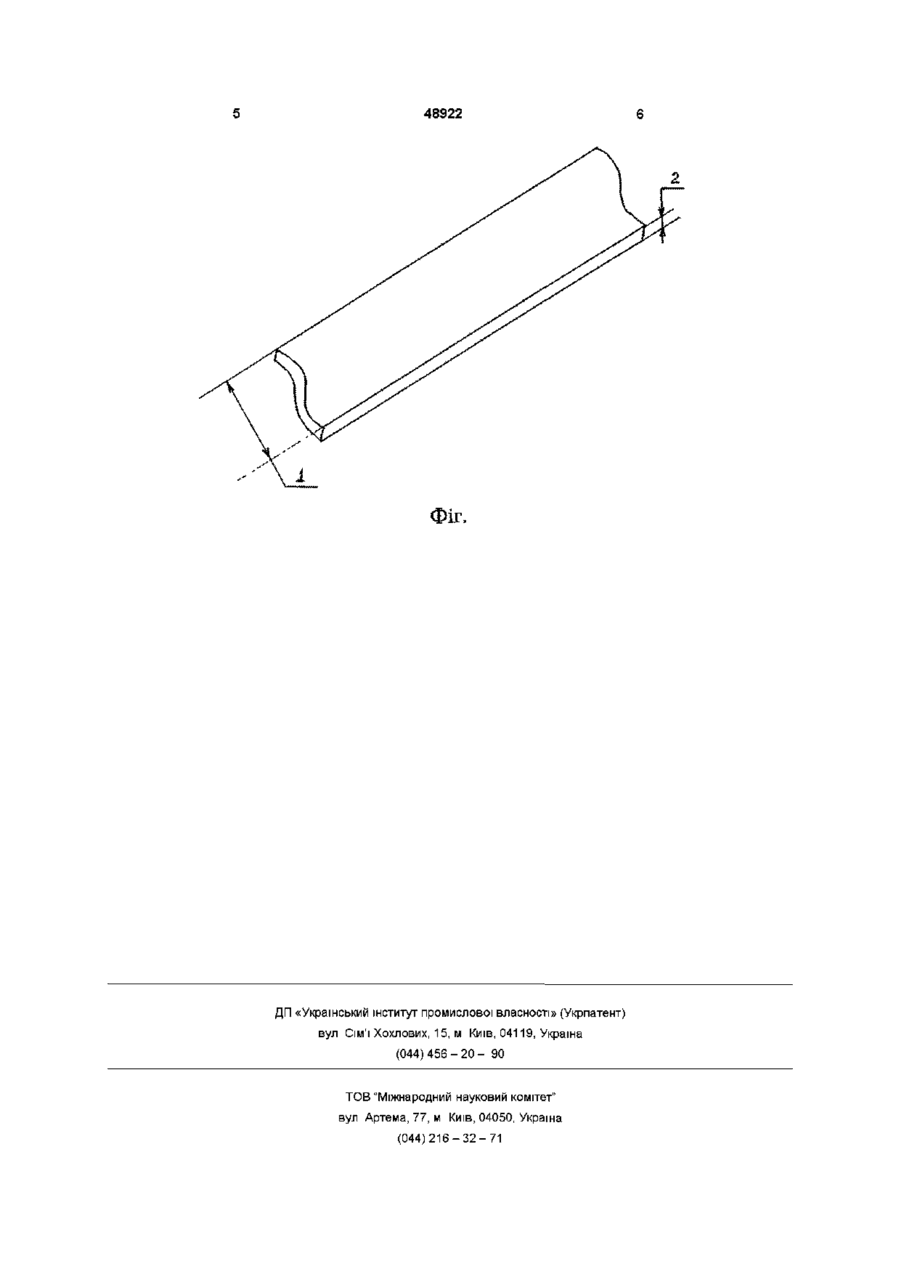

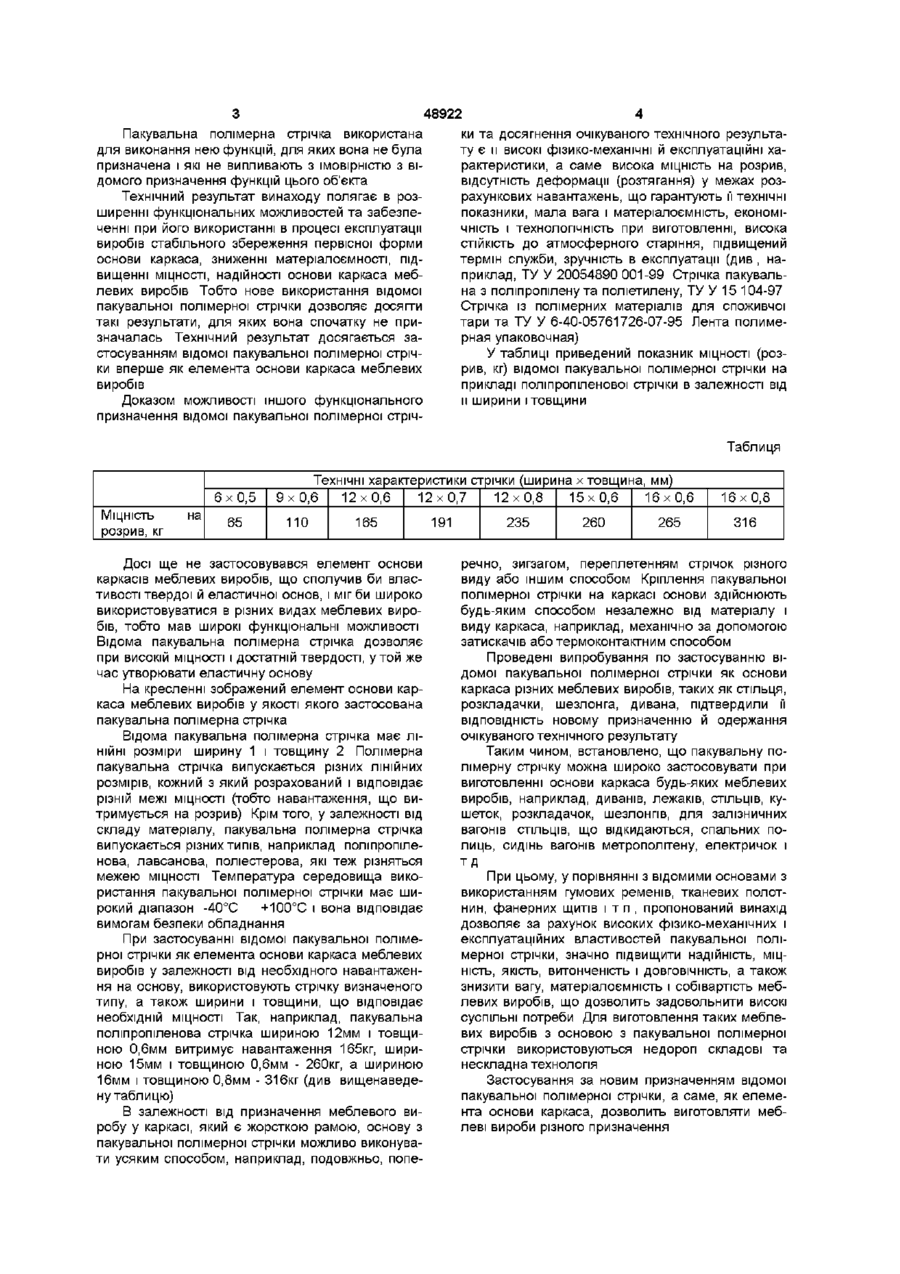

Застосування пакувальної полімерної стрічки як елемента основи каркаса меблевих виробів Винахід відноситься до меблів, а саме, до основ каркасів меблевих виробів і може бути використаний при виготовленні виробів для відпочинку, туризму, меблевих виробів залізничних вагонів і вагонів метрополітенів, транспортних засобів та інших виробів для лежання і/або сидіння В даний час при виготовленні твердої основи каркасів меблевих виробів звичайно застосовують фанерні, пластмасові чи металеві щити, а при виготовленні еластичної основи - дротову металеву сітку, полотнище чи стрічки з тканини або гумотканини (див , наприклад, Дуць Б М Материалы мебельного производства / Учебное пособие для ср спец уч заведений/ М Лесная промышленность, 1990, С 126) Однак використовувані матеріали, з яких виготовляють елементи і основи каркасів меблевих виробів мають ряд недоліків Так, у твердих основах застосування щитів з фанери, пластмаси або металу підвищують матеріалоємність, вагу і громіздкість меблевих виробів, а для компенсації твердості вони вимагають збільшення товщини настилочного матеріалу подушок В еластичних же основах застосування наприклад, дротової металевої сітки також підвищує матеріалоємність і вагу меблевих виробів та знижує їхню надійність і ДОВГОВІЧНІСТЬ через розтягування пружин у процесі експлуатації і руйнування місць їхнього кріплення Полотнище або стрічки з тканини, що використовують як основу каркасу, мають малий термін служби і ненадійність в експлуатації стрічки (див, наприклад, Дуць Б М Материалы мебельного производства / Учебное пособие для ср спец уч заведений/ М Лесная промышленность, 1990, С 1 2 6 - 1 2 7 ) Основи можуть бути виконані у виді переплетених гумових стрічок, що кріплять до рамок різними способами Подовжні і поперечні гумові стрічки попередньо натягають (з урахуванням натягу 12 18%) і переплітають між собою, одержуючи при цьому еластичну пружну основу, на яку потім укладають подушки Такі меблі м'які І витончені, тому що дозволяють зменшити товщину настилу Однак застосування гумових стрічок як елемента основи каркаса меблевих виробів має ряд недоліків У процесі експлуатації меблевих виробів гумова стрічка розтягується, тобто не зберігає стабільну первісну форму основи каркаса, має недостатню МІЦНІСТЬ І надійність, збільшує вагу меблевого виробу, його матеріалоємність і собівартість В основу винаходу поставлена задача застосування відомого виробу пакувальної полімерної стрічки, який би при його новому функціональному призначенні як елемента основи каркаса меблевих виробів за рахунок високих фізико-механічних і експлуатаційних властивостей тобто мав широкі функціональні можливості та забезпечував у процесі експлуатації меблевих виробів збереження стабільної форми основи каркаса, зниження матеріалоємності, підвищення МІЦНОСТІ, надійності основи каркаса, і за рахунок цього, дозволив підвищити якість, витонченість і ДОВГОВІЧНІСТЬ, а також знизити вагу меблевих виробів ВІДОМІ елементи основи каркасів меблевих виробів, у якості яких використовуються гумові 00 48922 Пакувальна полімерна стрічка використана для виконання нею функцій, для яких вона не була призначена і які не випливають з імовірністю з відомого призначення функцій цього об'єкта Технічний результат винаходу полягає в розширенні функціональних можливостей та забезпеченні при його використанні в процесі експлуатації виробів стабільного збереження первісної форми основи каркаса, зниженні матеріалоємності, підвищенні МІЦНОСТІ, надійності основи каркаса меблевих виробів Тобто нове використання відомої пакувальної полімерної стрічки дозволяє досягти такі результати, для яких вона спочатку не призначалась Технічний результат досягається застосуванням відомої пакувальної полімерної стрічки вперше як елемента основи каркаса меблевих виробів ки та досягнення очікуваного технічного результату є и високі фізико-механічні й експлуатаційні характеристики, а саме висока МІЦНІСТЬ на розрив, відсутність деформації (розтягання) у межах розрахункових навантажень, що гарантують її технічні показники, мала вага і матеріалоємність, економічність і технологічність при виготовленні, висока СТІЙКІСТЬ до атмосферного старіння, підвищений термін служби, зручність в експлуатації (див , наприклад, ТУ У 20054890 001-99 Стрічка пакувальна з поліпропілену та поліетилену, ТУ У 15 104-97 Стрічка із полімерних матеріалів для споживчої тари та ТУ У 6-40-05761726-07-95 Лента полимерная упаковочная) У таблиці приведений показник МІЦНОСТІ (розрив, кг) відомої пакувальної полімерної стрічки на прикладі поліпропіленової стрічки в залежності від и ширини і товщини Доказом можливості іншого функціонального призначення відомої пакувальної полімерної стріч Таблиця 6 х0 5 МІЦНІСТЬ розрив, кг на 65 Технічні характеристики стрічки (ширина х товщина мм) 9 х0 6 12x0 6 12x0 7 12 к 0,8 15x0,6 16x0 6 110 165 Досі ще не застосовувався елемент основи каркасів меблевих виробів, що сполучив би властивості твердої й еластичної основ, і міг би широко використовуватися в різних видах меблевих виробів, тобто мав широкі функціональні можливості Відома пакувальна полімерна стрічка дозволяє при високій МІЦНОСТІ і достатній твердості, у той же час утворювати еластичну основу На кресленні зображений елемент основи каркаса меблевих виробів у якості якого застосована пакувальна полімерна стрічка Відома пакувальна полімерна стрічка має ЛІНІЙНІ розміри ширину 1 і товщину 2 Полімерна пакувальна стрічка випускається різних ЛІНІЙНИХ розмірів, кожний з який розрахований і відповідає різній межі МІЦНОСТІ (тобто навантаження, що витримується на розрив) Крім того, у залежності від складу матеріалу, пакувальна полімерна стрічка випускається різних типів, наприклад поліпропіленова, лавсанова, поліестерова, які теж різняться межею МІЦНОСТІ Температура середовища використання пакувальної полімерної стрічки має широкий діапазон -40°С +100°С і вона відповідає вимогам безпеки обладнання При застосуванні відомої пакувальної полімерної стрічки як елемента основи каркаса меблевих виробів у залежності від необхідного навантаження на основу, використовують стрічку визначеного типу, а також ширини і товщини, що відповідає необхідній МІЦНОСТІ Так, наприклад, пакувальна поліпропіленова стрічка шириною 12мм і товщиною 0,6мм витримує навантаження 165кг, шириною 15мм і товщиною 0,6мм - 260кг, а шириною 16мм і товщиною 0,8мм - 316кг (див вищенаведену таблицю) В залежності від призначення меблевого виробу у каркасі, який є жорсткою рамою, основу з пакувальної полімерної стрічки можливо виконувати усяким способом, наприклад, подовжньо, попе 191 235 260 265 16x0,8 316 речно, зигзагом, переплетенням стрічок різного виду або іншим способом Кріплення пакувальної полімерної стрічки на каркасі основи здійснюють будь-яким способом незалежно від матеріалу і виду каркаса, наприклад, механічно за допомогою затискачів аботермоконтактним способом Проведені випробування по застосуванню відомої пакувальної полімерної стрічки як основи каркаса різних меблевих виробів, таких як стільця, розкладачки, шезлонга, дивана, підтвердили її ВІДПОВІДНІСТЬ новому призначенню й одержання очікуваного технічного результату Таким чином, встановлено, що пакувальну полімерну стрічку можна широко застосовувати при виготовленні основи каркаса будь-яких меблевих виробів, наприклад, диванів, лежаків, СТІЛЬЦІВ, кушеток, розкладачок, шезлонгів, для залізничних вагонів СТІЛЬЦІВ, що відкидаються, спальних полиць, сидінь вагонів метрополітену, електричок і тд При цьому, у порівнянні з відомими основами з використанням гумових ременів, тканевих полотнин, фанерних щитів і т п , пропонований винахід дозволяє за рахунок високих фізико-механічних і експлуатаційних властивостей пакувальної полімерної стрічки, значно підвищити надійність, МІЦНІСТЬ, ЯКІСТЬ, витонченість і ДОВГОВІЧНІСТЬ, а також знизити вагу, матеріалоємність і собівартість меблевих виробів, що дозволить задовольнити високі суспільні потреби Для виготовлення таких меблевих виробів з основою з пакувальної полімерної стрічки використовуються недорогі складові та нескладна технологія Застосування за новим призначенням відомої пакувальної полімерної стрічки, а саме, як елемента основи каркаса, дозволить виготовляти меблеві вироби різного призначення 48922 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
