Пасова зубчаста передача
Формула / Реферат
(57) 1. Ременная зубчатая передача, содержащая ведущий и ведомый зубчатые шкивы,и охватывающий их зубчатый ремень, профиль зубьев которого аналогичен профилю впадин шкивов, площадь одного из торцев каждого зуба больше площади другого торца, а в каждой паре смежных зубьев площадь торца одного из них больше площади другого на той же стороне ремня, отличающаяся тем, что поверхности зубьев ремня и впадин шкивов выполнены коническими.
2. Ременная передача по п. 1, о т л и ч а-ю щ а я с я тем, что угол конуса выбран равным 4-12°.
Текст

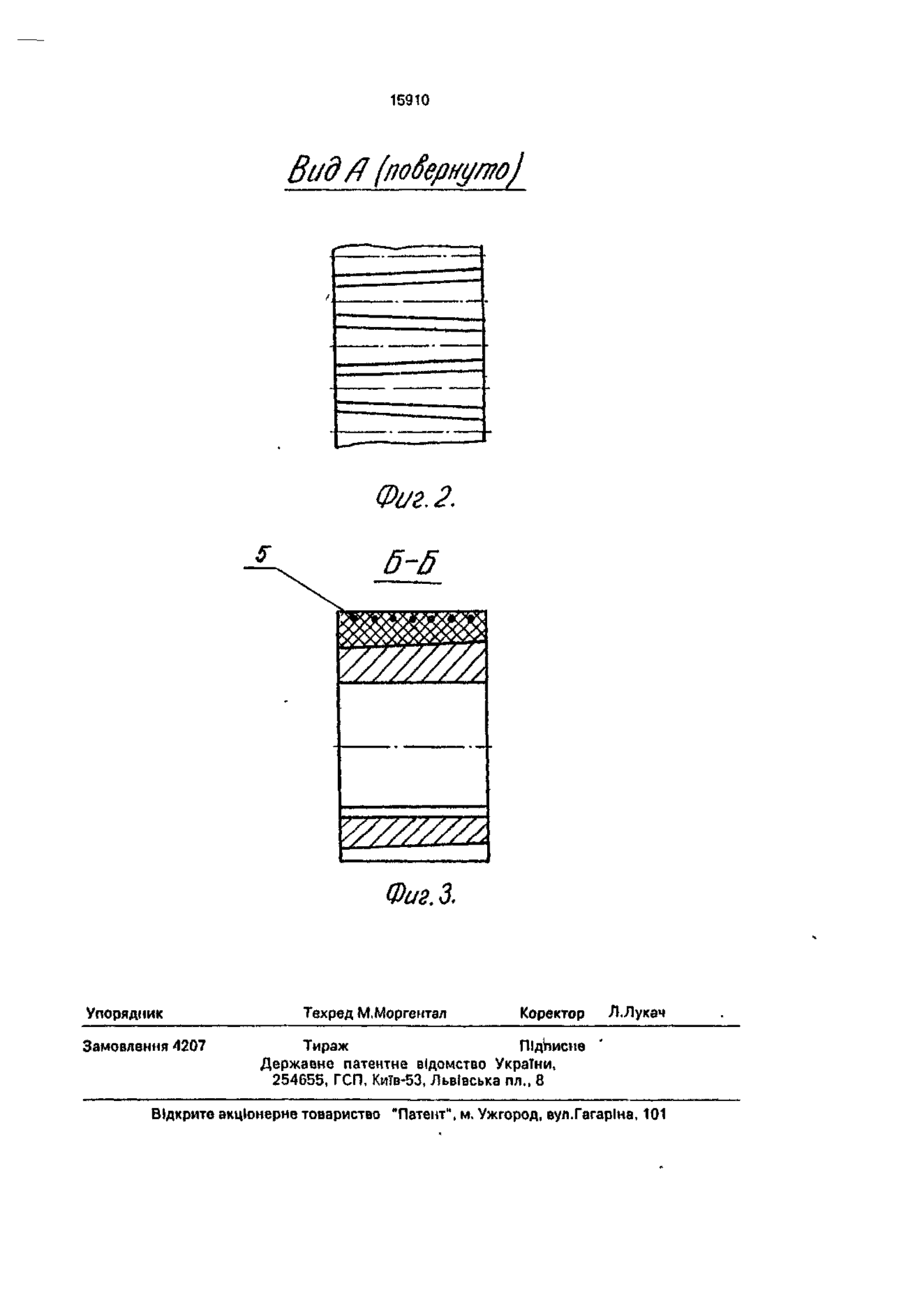

1. Ременная зубчатая передача, содержащая ведущий и ведомый зубчатые шкивы, Изобретение относится к области машиностроения и служит для передачи энергии, преобразования угловых скоростей и крутящих моментов и может быть использовано в различных областях народного хозяйства, например, станкостроении, химическом и сельскохозяйственном машиностроении, приборостроении, вычислительной технике, радиотехнике и т.д. На чертежах показана предлагаемая передача. Передача содержит ведущий и ведомый шкивы 1 и 2, бесконечный ремень 3 с коническими зубьями 4. На фиг.2 показан вид А и охватывающий их зубчатый ремень, профиль зубьев которого аналогичен профилю впадин шкивов, площадь одного из торцев каждого зуба больше площади другого торца, а в каждой паре смежных зубьев площадь торца одного из них больше площади другого на той же стороне ремня, о т л и ч а ю щ а я с я тем, что поверхности зубьев ремня и впадин шкивов выполнены коническими. 2. Ременная передача по п. 1, о т л и ч аю щ а я с я тем, что угол конуса выбран равным 4-12°. С > на рабочую поверхность ремня на шкивах. На фиг.З показано сечение ведущего шкива. Позицией 5 показаны кордовые канатики Передача работает следующим образом При вращении зубья ремня входят в зацепление с соответствующими впадинами на шкивах и бесконечный ремень передает энергию и преобразует угловые скорости и крутящие моменты. По сравнению с прототипом передача имеет упрощенную конструкцию, которая обеспечивает технологичность механизма, и большую нагрузку. ел о ттшк О о I 01631 15910 Вид/І (поберну/яо) Фаг. 2. 5-6 Фиг. 3. Упорядник Замовлення 4207 Техред М.Моргентал Коректор Л.Лукач Тираж ПІдЬисие Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл„ 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюBelt toothed gearing
Автори англійськоюTurmenko Anatolii Ivanovych
Назва патенту російськоюРеменная зубчатая передача
Автори російськоюТурменко Анатолий Иванович
МПК / Мітки
МПК: F16H 7/02
Мітки: передача, пасова, зубчаста
Код посилання
<a href="https://ua.patents.su/4-15910-pasova-zubchasta-peredacha.html" target="_blank" rel="follow" title="База патентів України">Пасова зубчаста передача</a>
Зубчаста пасова передача
Номер патенту: 3120
Опубліковано: 26.12.1994
Автор: Турменко Анатолій Іванович
МПК: F16H 7/02
Мітки: пасова, передача, зубчаста
Формула / Реферат:
Зубчатая ременная передача, содержащая ведущий и ведомый шкивы и охватывающий их зубчатый ремень, отличающаяся тем, что, с целью повышения надежности работы путем устранения сползания ремня за счет взаимного уравновешивания осевых сил, возникающих на боковых сторонах зубьев, соседние зубья ремня и каждого шкива расположены друг к другу под острым углом, не превышающим угол трения скольжения для пары материалов шкив-ремень.
Пасова зубчаста передача
Номер патенту: 12659
Опубліковано: 28.02.1997
Автор: Турменко Анатолій Іванович
МПК: F16H 7/02
Мітки: пасова, зубчаста, передача
Формула / Реферат:
(57) Ременная зубчатая передача, содержащая ведущий и ведомый шкивы с впадинами и взаимодействующий со шкивами бесконечный ремень с прямыми зубьями, отличающаяся тем, что длина зубьев выбрана меньше ширины ремня, а зубья расположены посередине ремня или так, что торцы зубьев сопряжены с торцом ремня и расположены с чередованием сопряжений по торцу ремня, или соосно с образованием зазора между зубьями посередине.
Пасова зубчаста передача
Номер патенту: 12873
Опубліковано: 28.02.1997
Автор: Турменко Анатолій Іванович
МПК: F16H 7/02
Мітки: зубчаста, пасова, передача
Формула / Реферат:
(57) Ременная зубчатая передача, содержащая ведущий и ведомый шкивы, охватывающий их бесконечный зубчатый ремень с зубьями, взаимодействующими с соответствующими впадинами на шкивах, отличающаяся тем, что зубья на ремне выполнены шевронными, поочередно ориентированы в противоположные стороны и соединены между собой или на торцах, или в средней части ремня, или на торцах и в средней части ремня, а впадины на шкивах выполнены соответственно...
Зубчаста пасова передача
Номер патенту: 3119
Опубліковано: 26.12.1994
Автор: Турменко Анатолій Іванович
МПК: F16H 7/02
Мітки: пасова, зубчаста, передача
Формула / Реферат:
Зубчатая ременная передача, содержащая ведущий и ведомый зубчатые шкивы, охватывающий их ремень с прямыми зубьями, профиль головки каждого из которых в плоскости, перпендикулярной оси последней, описан дугой окружности, а впадины на шкивах имеют форму, соответствующую форме зубьев ремня, отличающаяся тем, что, с целью повышения надежности за счет обеспечения центрирования ремня на шкиве, ось головки зуба представляет собой окружности,...
Пасова зубчаста передача
Номер патенту: 12872
Опубліковано: 28.02.1997
Автор: Турменко Анатолій Іванович
МПК: F16H 7/02
Мітки: передача, пасова, зубчаста
Формула / Реферат:
(57) Ременная зубчатая передача, содержащая ведущий и ведомый шкивы с впадинами на рабочей поверхности и взаимодействующий со шкивами бесконечный зубчатый ремень с имеющими переменное поперечное сечение зубьями, соответствующими впадинам шкивов, отличающаяся тем. что поверхность каждого зуба ремня образована частью поверхностей двух равных усеченных конусов, примыкающих друг к другу одинаковыми основаниями и обращенных к торцам ремня...
