Бетонна суміш

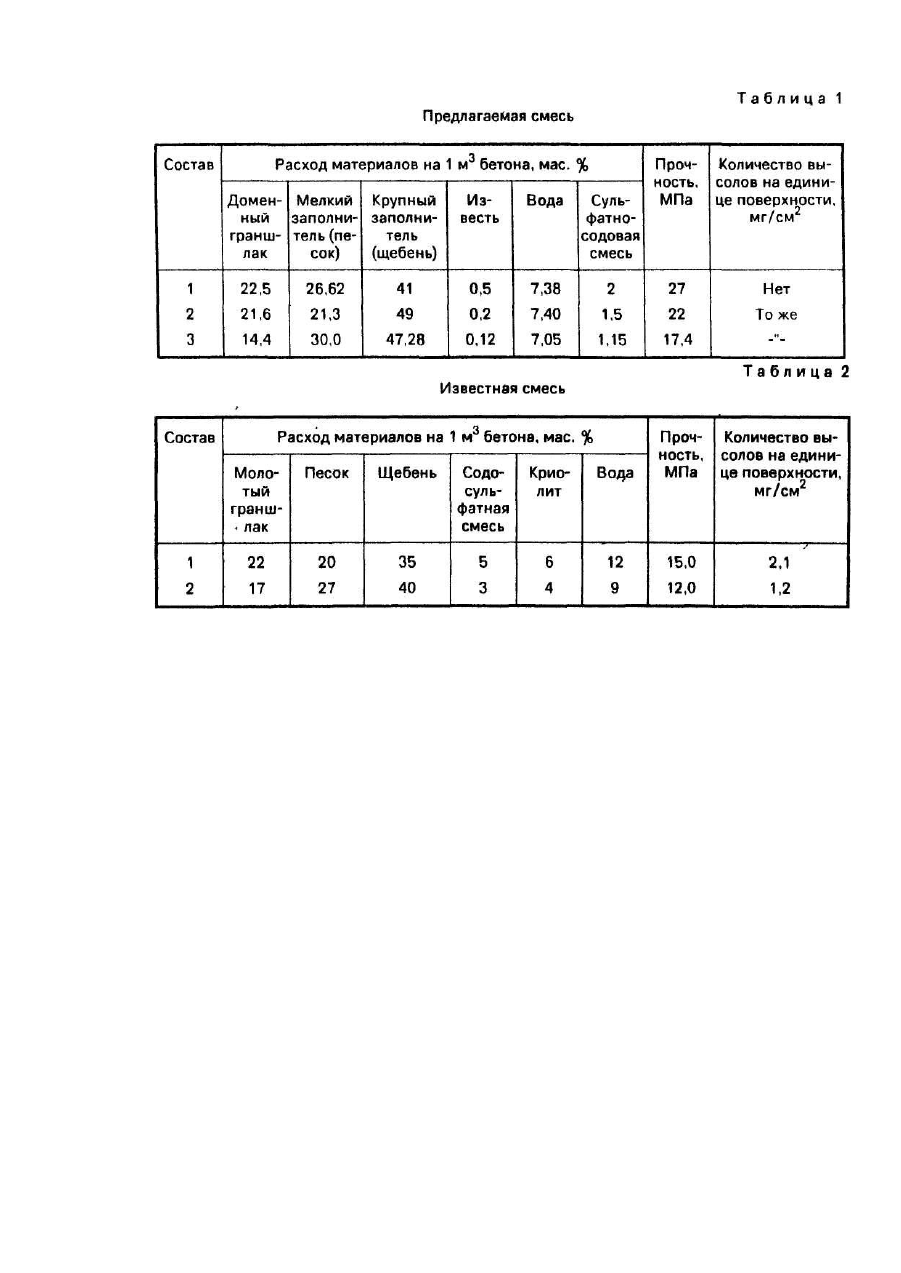

Изобретение относится к строительным материалам, а именно к получению шлако-щелочных бетонных смесей для изготовления монолитных, сборных бетонных и железобетонных конструкций промышленного, гражданского и шахтного строительства. Цель изобретения - повышение прочности и устранение высолообразования. Бетонная смесь включает крупный и мелкий заполнители, доменный молотый граншлак и содержит в качестве щелочного компонента технологический отход алюминиевого производства - сульфатно-содовую смесь и известь при следующем соотношении компонентов, мас.%: Ускорение твердения бетона в присутствии извести обусловлено поступлением в жидкую фазу твердеющей системы дополнительного количества кальциевых ионов. Это интенсифицирует процесс гидратообразования, способствуе т связыванию сульфатов в водостойкие щелочные гидроалюмосиликаты и приводит к исчезновению высолообразования. Использование в шлакощелочных бетонах сульфа тно-содовой смеси и извести позволяет заменить дефицитные и дорогостоящие щелочные компоненты в виде готовы х химических продуктов и исключить применение портландцемента. Бетонные смеси при этом характеризуются сохраняемостью не менее 1,5 ч и низкой расслаиваемостью не более 2-3%. Бетоны через 7 суток приобретают прочность 70% от проектной, имеют высокую плотность, водонепроницаемость (W 4-6) морозостойкость (не менее F100), сульфатостойки. При длительном хранении обеспечивается сохранность арматуры благодаря высокой плотности бетона и пассивации поверхности металла арматурных стержней в высокощелочной среде (рН вытяжки шлакощелочного камня не снижается ниже 12,4). Бетонная смесь в качестве щелочного компонента содержит сульфатно-содовую смесь - отход производства алюминия следующего состава, мас.%: Nа2SO4 не менее 50; Na2CO3 не менее 15; Na2O не более 10;· SiO2 до 10; Аl 2О3 до 9; Fe2 O3 до 0,01. Доменный гранулированный шлак состав, мас.%: SiO2 38,66; AI 2O3 7,73; Fe2O 3 0,57; СаО 46,75; SO3 0,48; МnО 0,71; МgО 4,50. Известь строительная (ГОСТ 91 79-77), щебень из природного камня для строительных работ (ГОСТ 8267-87), песок для строительных работ (ГОСТ 8735-85). Технология приготовления бетонной смеси. Предварительно готовится водный раствор сульфатно-содовой смеси определенной плотности в зависимости от проектируемой марки бетона. Одновременно производится контроль раствора по содержанию в нем щелочной в пересчете на N2О. Затем в него вводится расчетное количество извести и раствор перемешивается. Готовый раствор используется для затворения бетонной смеси. Известь также может вводиться в виде известкового теста или молока на стадии затворения бетона раствором сульфатно-содовой смеси. Бетонную смесь уплотняют в формах 100 100 100 мм путем вибрирования на стандартной виброплощадке в течение 20 с. Полученный бетон выдерживают в формах в течение 1-3 сут, распалубленные образцы хранят в естественно влажных условиях. Прочностные характеристики бетона и его морозостойкость испытываются по стандартным методикам. Для определения количества высолов боковые поверхности образцов в марочном возрасте покрывают парафином. Образцы устанавливают торцом в плоскодонный сосуд, залитый на 3/4 высоты образца водопроводной водой, и хранят в течение 7 сут, затем высушивают в воздушно-сухих условиях в течение суток. В случае появления высолы, образовавшиеся в результате капиллярного подсоса и выноса влаги с открытой поверхности, снимают кисточкой и определяют их количество на единице поверхности весовым методом. Для получения шлакощелочных бетонов с использованием сульфатно-содовой смеси - отхода производства алюминия с добавкой извести изготовляют ряд составов, оптимальные из которых представлены ниже, мас.%: В табл. 1 и 2 приведены результаты исследования в сравнении с известной бетонной смесью. Бетонные образцы предлагаемых составов содержат меньшее количество шлака по сравнению с прототипом и в то же время характеризуются более высокими прочностными показателями и не имеют высолов на поверхности.
