Спосіб безперервного моніторингу стану коліс рухомого складу
Номер патенту: 19304
Опубліковано: 15.12.2006
Формула / Реферат
Спосіб безперервного моніторингу стану коліс рухомого складу, відповідно до якого в контрольованому виробі збуджують ультразвукові коливання, приймають віддзеркалені від дефектів сигнали, здійснюють цифровий запис амплітуд віддзеркалених сигналів та часу їх надходження, за часом надходження сигналу визначають відстань до дефекту, далі, порівнюючи значення відстані між перетворювачем та дефектом при їх різному взаємному розташуванні, визначають місцезнаходження дефекту, його вид, відновлюють зображення методом синтезованої фокусуючої апертури, який відрізняється тим, що зміну кута сканування здійснюють за рахунок обертання колеса, визначають кут повороту колеса та відновлюють зображення з урахуванням кутової швидкості колеса.
Текст

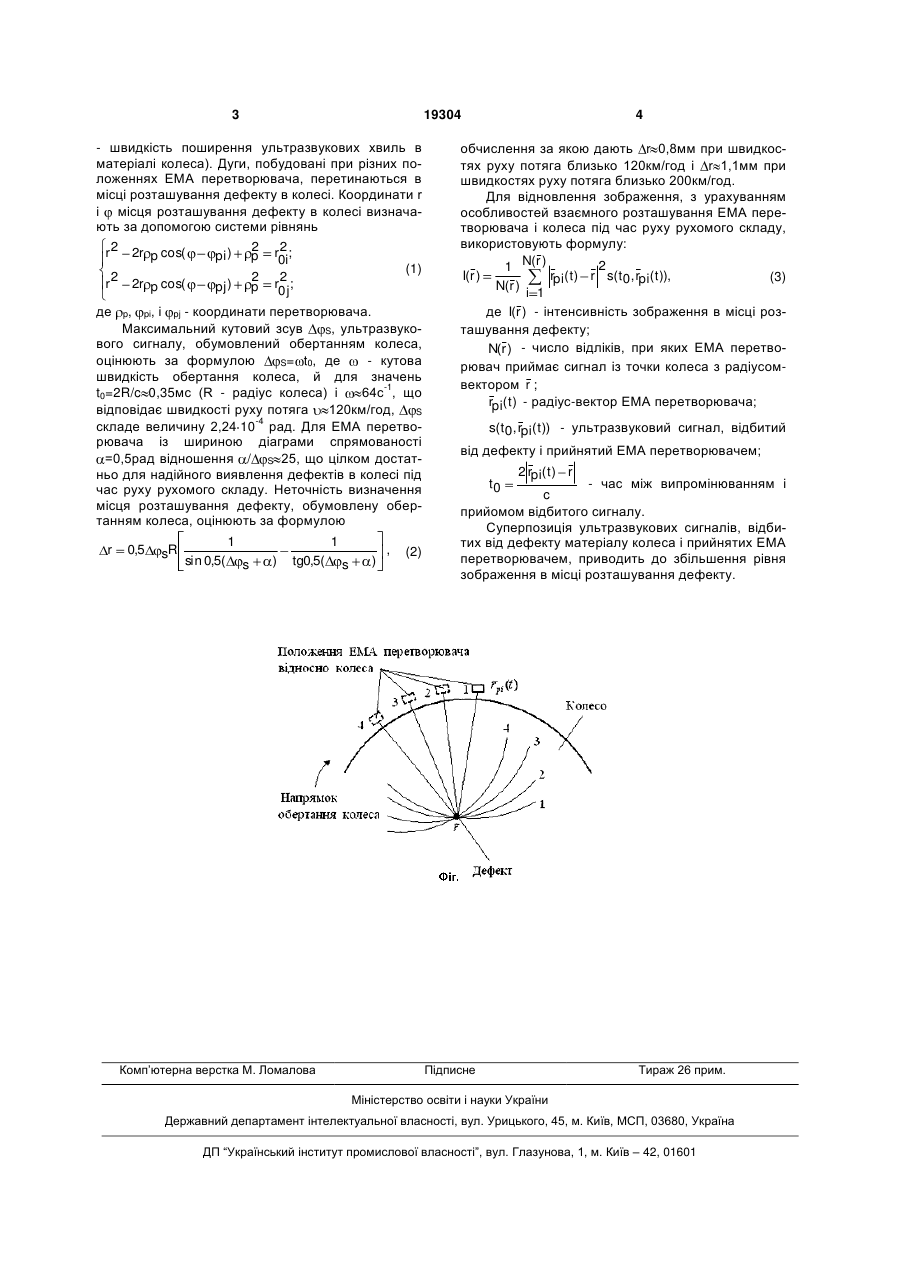

Спосіб безперервного моніторингу стану коліс рухомого складу, відповідно до якого в контрольованому виробі збуджують ультразвукові коливання, приймають віддзеркалені від дефектів сигнали, здійснюють цифровий запис амплітуд віддзерка 3 19304 - швидкість поширення ультразвукових хвиль в матеріалі колеса). Дуги, побудовані при різних положеннях ЕМА перетворювача, перетинаються в місці розташування дефекту в колесі. Координати r і місця розташування дефекту в колесі визначають за допомогою системи рівнянь 2 2 r 2 2r p cos( pi ) p r0i; (1) 2 2 r 2 2r p cos( pj ) p r0 j; де p, pi, і pj - координати перетворювача. Максимальний кутовий зсув S, ультразвукового сигналу, обумовлений обертанням колеса, оцінюють за формулою - кутова S= t0, де швидкість обертання колеса, й для значень t0=2R/c 0,35мс (R - радіус колеса) і 64с-1, що відповідає швидкості руху потяга 120км/год, S складе величину 2,24 10-4 рад. Для ЕМА перетворювача із шириною діаграми спрямованості =0,5рад відношення / S 25, що цілком достатньо для надійного виявлення дефектів в колесі під час руху рухомого складу. Неточність визначення місця розташування дефекту, обумовлену обертанням колеса, оцінюють за формулою 1 1 , (2) r 0,5 sR sin 0,5( s ) tg0,5( s ) Комп’ютерна верстка М. Ломалова 4 обчислення за якою дають r 0,8мм при швидкостях руху потяга близько 120км/год і r 1,1мм при швидкостях руху потяга близько 200км/год. Для відновлення зображення, з урахуванням особливостей взаємного розташування ЕМА перетворювача і колеса під час руху рухомого складу, використовують формулу: 2 1 N(r ) I(r ) rpi( t ) r s( t0, rpi( t )), (3) N(r ) i 1 де I(r ) - інтенсивність зображення в місці розташування дефекту; N(r ) - число відліків, при яких ЕМА перетворювач приймає сигнал із точки колеса з радіусомвектором r ; rpi( t ) - радіус-вектор ЕМА перетворювача; s( t0, rpi( t )) - ультразвуковий сигнал, відбитий від дефекту і прийнятий ЕМА перетворювачем; 2 rpi( t ) r - час між випромінюванням і c прийомом відбитого сигналу. Суперпозиція ультразвукових сигналів, відбитих від дефекту матеріалу колеса і прийнятих ЕМА перетворювачем, приводить до збільшення рівня зображення в місці розташування дефекту. t0 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of continuous monitoring of the state of wheels of rolling stock
Автори англійськоюOsenin Yurii Ivanovych
Назва патенту російськоюСпособ непрерывного мониторинга состояния колес подвижного состава
Автори російськоюОсенин Юрий Иванович
МПК / Мітки
МПК: B61K 9/00
Мітки: стану, моніторингу, коліс, складу, рухомого, безперервного, спосіб
