Черв`ячна передача

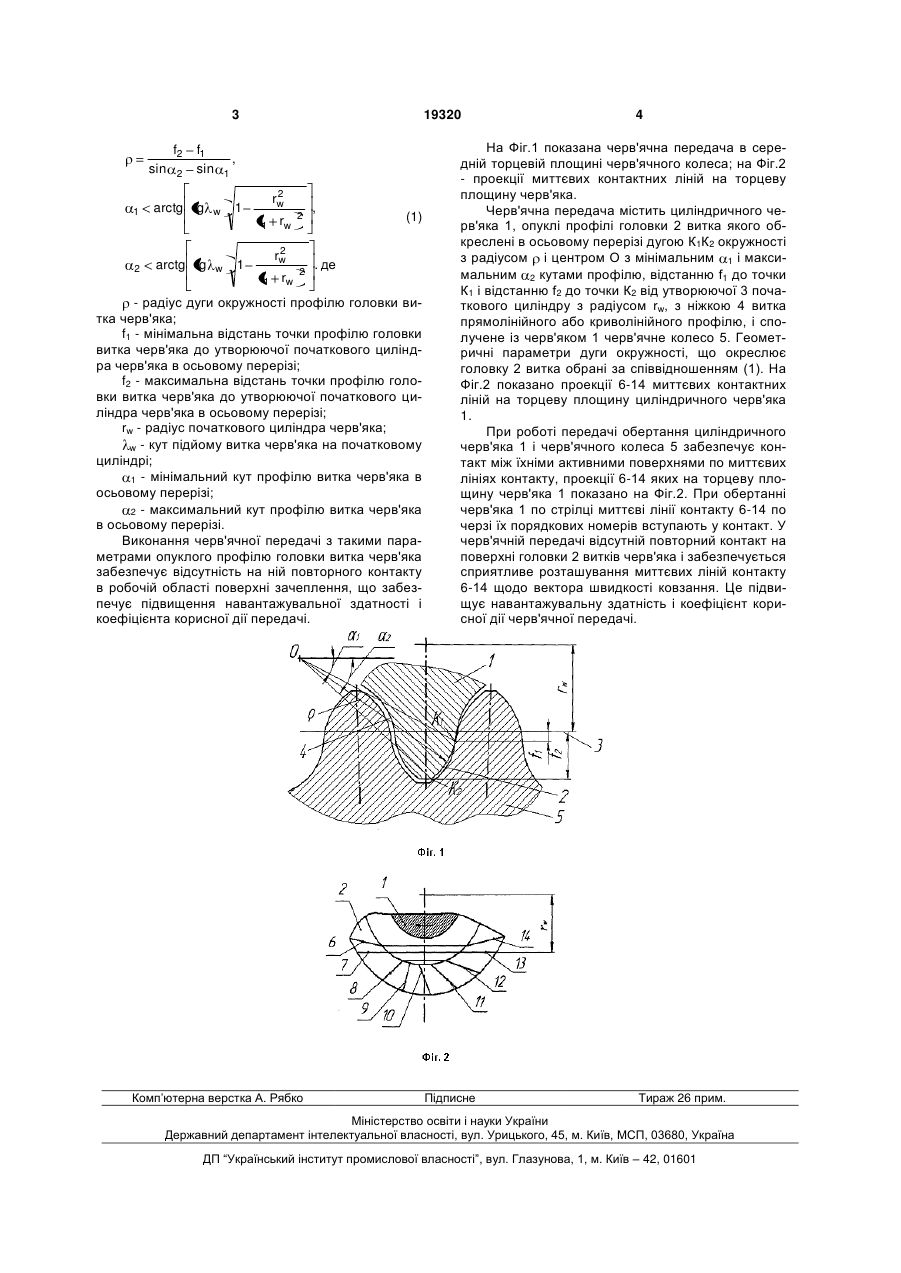

Черв'ячна передача, що містить циліндричний черв'як з опукло-увігнутими витками і черв'ячне колесо, сполучене із черв'яком, яка відрізняється тим, що параметри дуги окружності головки профілю витка черв'яка визначені за умовами: f2 f1 , sin 2 sin 1 (19) 1 3 f2 sin 2 f1 sin 1 arctg tg 2 arctg tg 19320 , 1 w 1 w 1 2 rw f1 rw 2 2 rw f1 rw 2 , (1) . де - радіус дуги окружності профілю головки витка черв'яка; f1 - мінімальна відстань точки профілю головки витка черв'яка до утворюючої початкового циліндра черв'яка в осьовому перерізі; f2 - максимальна відстань точки профілю головки витка черв'яка до утворюючої початкового циліндра черв'яка в осьовому перерізі; rw - радіус початкового циліндра черв'яка; w - кут підйому витка черв'яка на початковому циліндрі; 1 - мінімальний кут профілю витка черв'яка в осьовому перерізі; 2 - максимальний кут профілю витка черв'яка в осьовому перерізі. Виконання черв'ячної передачі з такими параметрами опуклого профілю головки витка черв'яка забезпечує відсутність на ній повторного контакту в робочій області поверхні зачеплення, що забезпечує підвищення навантажувальної здатності і коефіцієнта корисної дії передачі. Комп’ютерна верстка А. Рябко 4 На Фіг.1 показана черв'ячна передача в середній торцевій площині черв'ячного колеса; на Фіг.2 - проекції миттєвих контактних ліній на торцеву площину черв'яка. Черв'ячна передача містить циліндричного черв'яка 1, опуклі профілі головки 2 витка якого обкреслені в осьовому перерізі дугою К1К2 окружності з радіусом і центром О з мінімальним 1 і максимальним 2 кутами профілю, відстанню f1 до точки К1 і відстанню f2 до точки К2 від утворюючої 3 початкового циліндру з радіусом rw, з ніжкою 4 витка прямолінійного або криволінійного профілю, і сполучене із черв'яком 1 черв'ячне колесо 5. Геометричні параметри дуги окружності, що окреслює головку 2 витка обрані за співвідношенням (1). На Фіг.2 показано проекції 6-14 миттєвих контактних ліній на торцеву площину циліндричного черв'яка 1. При роботі передачі обертання циліндричного черв'яка 1 і черв'ячного колеса 5 забезпечує контакт між їхніми активними поверхнями по миттєвих лініях контакту, проекції 6-14 яких на торцеву площину черв'яка 1 показано на Фіг.2. При обертанні черв'яка 1 по стрілці миттєві лінії контакту 6-14 по черзі їх порядкових номерів вступають у контакт. У черв'ячній передачі відсутній повторний контакт на поверхні головки 2 витків черв'яка і забезпечується сприятливе розташування миттєвих ліній контакту 6-14 щодо вектора швидкості ковзання. Це підвищує навантажувальну здатність і коефіцієнт корисної дії черв'ячної передачі. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
