Шнековий патрон з пневматичним приводом

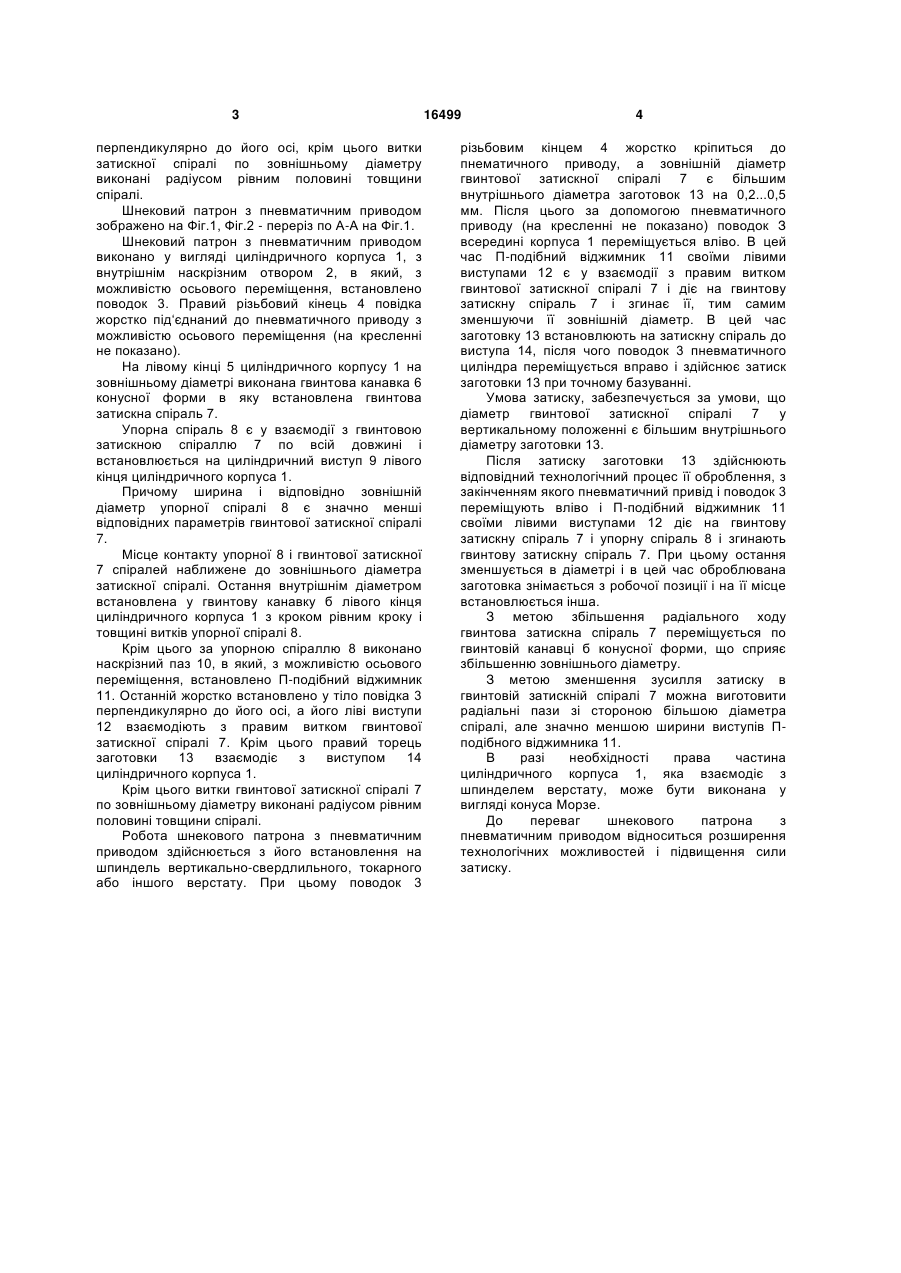

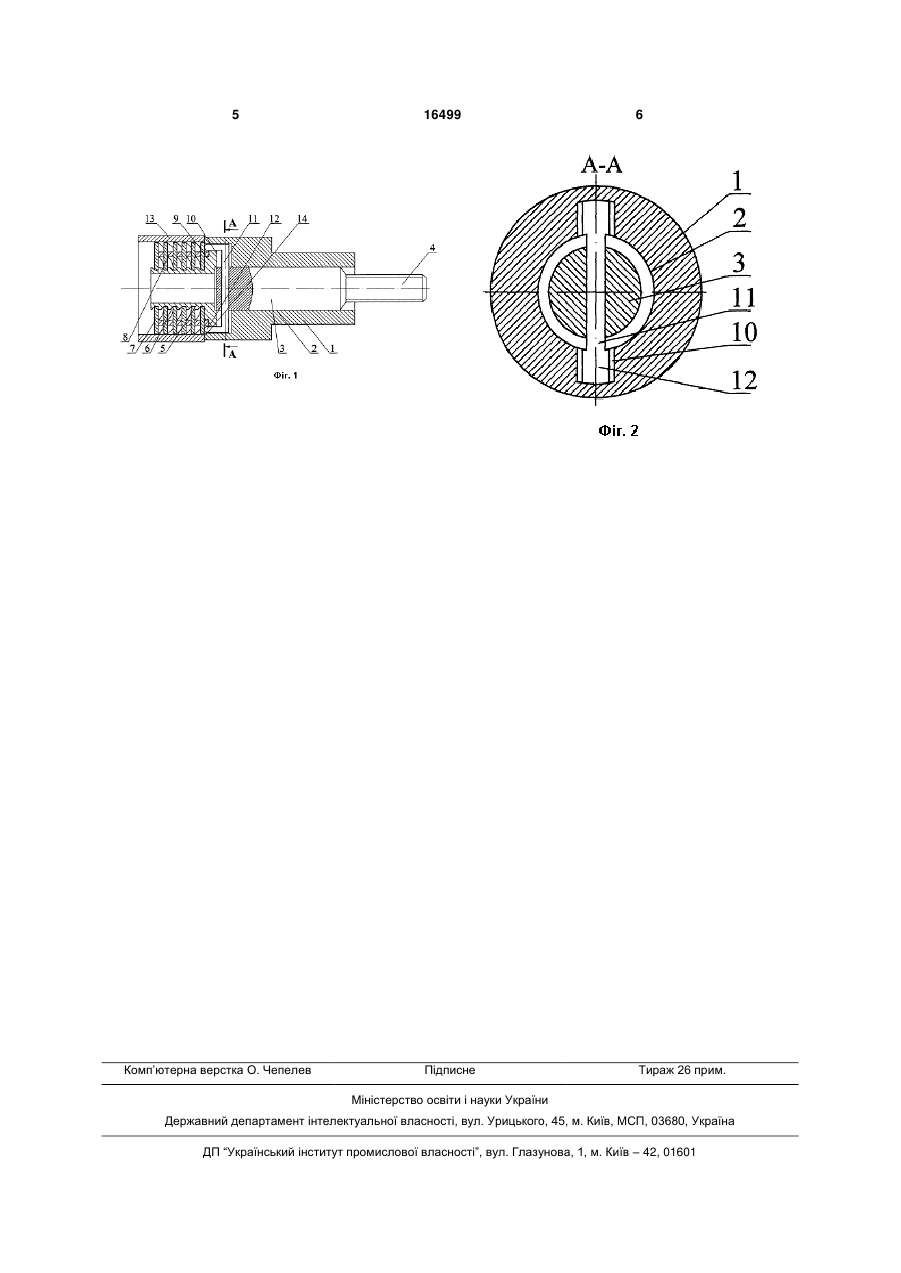

Шнековий патрон з пневматичним приводом, який виконаний у вигляді циліндричного корпуса, з установочними елементами, гвинтової затискної спіралі, повідка, який жорстко з'єднаний з пневматичним приводом з можливістю осьового переміщення в центральному отворі корпуса, який відрізняється тим, що патрон оснащений упорною спіраллю, яка жорстко встановлена внутрішнім діаметром правого кінця на циліндричний поясок лівого кінця циліндричного корпуса і є у взаємодії з гвинтовою затискною 3 перпендикулярно до його осі, крім цього витки затискної спіралі по зовнішньому діаметру виконані радіусом рівним половині товщини спіралі. Шнековий патрон з пневматичним приводом зображено на Фіг.1, Фіг.2 - переріз по А-А на Фіг.1. Шнековий патрон з пневматичним приводом виконано у вигляді циліндричного корпуса 1, з внутрішнім наскрізним отвором 2, в який, з можливістю осьового переміщення, встановлено поводок 3. Правий різьбовий кінець 4 повідка жорстко під„єднаний до пневматичного приводу з можливістю осьового переміщення (на кресленні не показано). На лівому кінці 5 циліндричного корпусу 1 на зовнішньому діаметрі виконана гвинтова канавка 6 конусної форми в яку встановлена гвинтова затискна спіраль 7. Упорна спіраль 8 є у взаємодії з гвинтовою затискною спіраллю 7 по всій довжині і встановлюється на циліндричний виступ 9 лівого кінця циліндричного корпуса 1. Причому ширина і відповідно зовнішній діаметр упорної спіралі 8 є значно менші відповідних параметрів гвинтової затискної спіралі 7. Місце контакту упорної 8 і гвинтової затискної 7 спіралей наближене до зовнішнього діаметра затискної спіралі. Остання внутрішнім діаметром встановлена у гвинтову канавку б лівого кінця циліндричного корпуса 1 з кроком рівним кроку і товщині витків упорної спіралі 8. Крім цього за упорною спіраллю 8 виконано наскрізний паз 10, в який, з можливістю осьового переміщення, встановлено П-подібний віджимник 11. Останній жорстко встановлено у тіло повідка 3 перпендикулярно до його осі, а його ліві виступи 12 взаємодіють з правим витком гвинтової затискної спіралі 7. Крім цього правий торець заготовки 13 взаємодіє з виступом 14 циліндричного корпуса 1. Крім цього витки гвинтової затискної спіралі 7 по зовнішньому діаметру виконані радіусом рівним половині товщини спіралі. Робота шнекового патрона з пневматичним приводом здійснюється з його встановлення на шпиндель вертикально-свердлильного, токарного або іншого верстату. При цьому поводок 3 16499 4 різьбовим кінцем 4 жорстко кріпиться до пнематичного приводу, а зовнішній діаметр гвинтової затискної спіралі 7 є більшим внутрішнього діаметра заготовок 13 на 0,2...0,5 мм. Після цього за допомогою пневматичного приводу (на кресленні не показано) поводок З всередині корпуса 1 переміщується вліво. В цей час П-подібний віджимник 11 своїми лівими виступами 12 є у взаємодії з правим витком гвинтової затискної спіралі 7 і діє на гвинтову затискну спіраль 7 і згинає її, тим самим зменшуючи її зовнішній діаметр. В цей час заготовку 13 встановлюють на затискну спіраль до виступа 14, після чого поводок 3 пневматичного циліндра переміщується вправо і здійснює затиск заготовки 13 при точному базуванні. Умова затиску, забезпечується за умови, що діаметр гвинтової затискної спіралі 7 у вертикальному положенні є більшим внутрішнього діаметру заготовки 13. Після затиску заготовки 13 здійснюють відповідний технологічний процес її оброблення, з закінченням якого пневматичний привід і поводок 3 переміщують вліво і П-подібний віджимник 11 своїми лівими виступами 12 діє на гвинтову затискну спіраль 7 і упорну спіраль 8 і згинають гвинтову затискну спіраль 7. При цьому остання зменшується в діаметрі і в цей час оброблювана заготовка знімається з робочої позиції і на її місце встановлюється інша. З метою збільшення радіального ходу гвинтова затискна спіраль 7 переміщується по гвинтовій канавці б конусної форми, що сприяє збільшенню зовнішнього діаметру. З метою зменшення зусилля затиску в гвинтовій затискній спіралі 7 можна виготовити радіальні пази зі стороною більшою діаметра спіралі, але значно меншою ширини виступів Пподібного віджимника 11. В разі необхідності права частина циліндричного корпуса 1, яка взаємодіє з шпинделем верстату, може бути виконана у вигляді конуса Морзе. До переваг шнекового патрона з пневматичним приводом відноситься розширення технологічних можливостей і підвищення сили затиску. 5 Комп‟ютерна верстка О. Чепелев 16499 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
