Перекриття, яке сприймає удар тіла, що падає

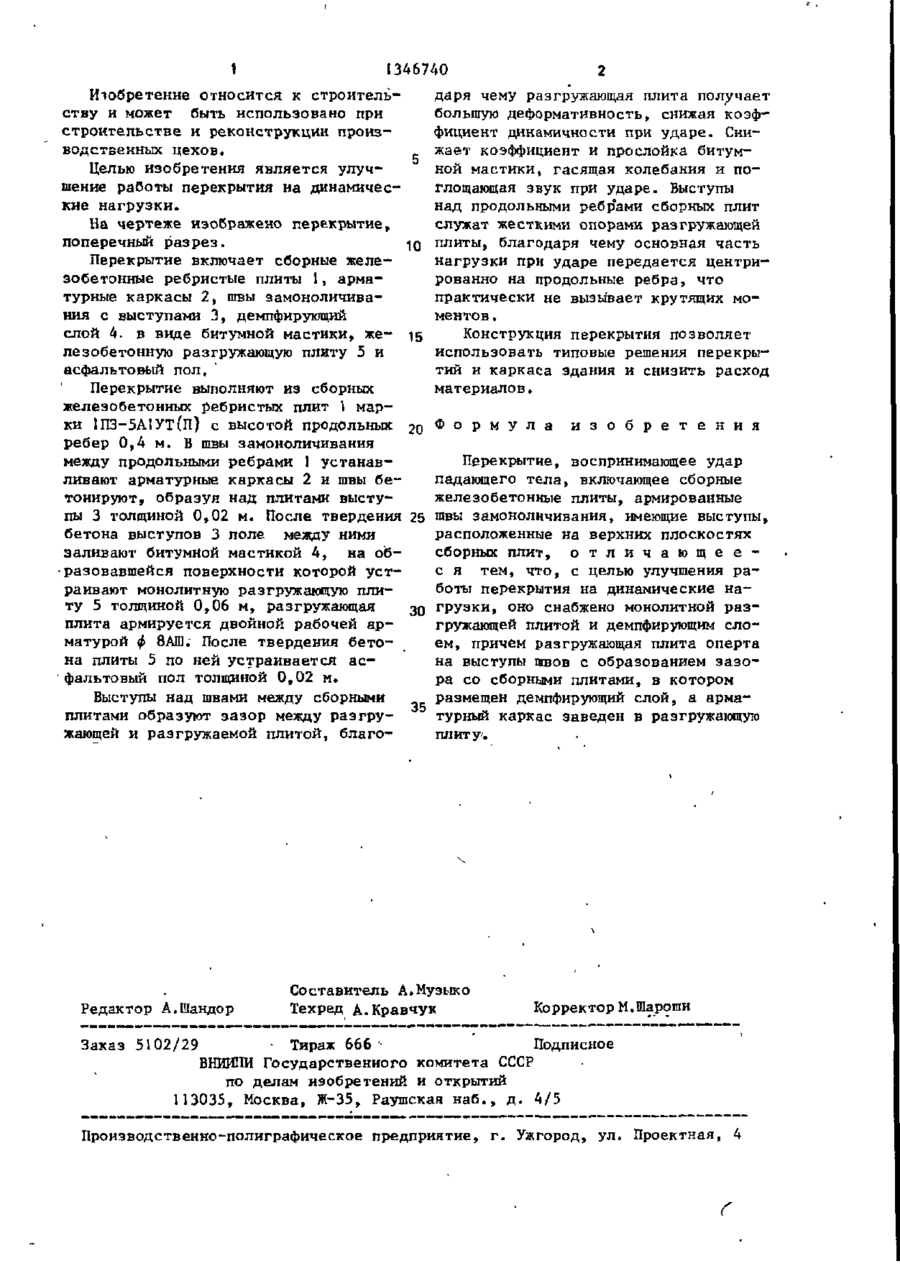

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (19). (Ш (5D 4 Е 04 В 5/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4105020/29-33 (22) 30.05.86 (46) 23.10.87. Бюл. № 39 (71) Львовское отделение Всесоюзного государственного научно-исследовательского и проектно-изыскательского института по проектированию атомных электростанций и крупных топливноэнергетических комплексов "Атомтеплоэлектропроект" (72) Б.С.Чайка (53) 69.025.4 (088.8) (56) Методические рекомендации* по усилению железобетонных конструкций зданий и сооружений (на основе анализа и обобщения существующего опыта). - Харьков: 1984. (54) ПЕРЕКРЫТИЕ, ВОСПРИНИМАЮЩЕЕ УДАР ПАДАЮЩЕГО ТЕЛА (57) Изобретение относится к строительству и может быть использовано при устройстве перекрытий, подверженных ударам. Целью изобретения является улучшение работы перекрытия на динамические нагрузки. Перекрытие состоит из сборных железобетонных ребристых плит 1, стыки между которыми выполнены с выступами 3 над поверхностью плит в виде полос. Стык и разгружающая монолитная плита 5 армируются каркасом 2. Пространство между разгружающей монолитной плитой и сборной плитой заполнено демпфирующим слоем 4. 1 ил. xxxxxxxxxvy 1 1346740 Изобретение относится к строительдаря чему разгружающая плита получает ству и может быть использовано при большую деформативность, снижая коэфстроительстве и реконструкции произфициент динамичности при ударе. Сниводственных цехов. жает коэффициент и прослойка битумЦелью изобретения является улучной мастикиу гасящая колебания и пошение работы перекрытия на динамичесглощающая звук при ударе. Выступы кие нагрузки. над продольными ребр°ами сборных плит служат жесткими опорами разгружающей На чертеже изображено перекрытие, поперечный разрез. 10 плиты, благодаря чему основная часть нагрузки при ударе передается центриПерекрытие включает сборные желерованно на продольные ребра, что зобетонные ребристые плиты 1, армапрактически не вызывает крутящих мотурные каркасы 2, швы замоноличиваментов . ния с выступами 3, демпфирующий слой 4. в виде битумной мастики, же- 15 Конструкция перекрытия позволяет лезобетонную разгружающую плиту 5 и использовать типовые решения перекрыасфальтовый пол. тий и каркаса здания и снизить расход материалов. Перекрытие выполняют из сборных железобетонных ребристых плит \ марки ]ПЗ-5А1УТ(п) с высотой продольных 20 Ф о р м у л а и з о б р е т е н и я ребер 0,4 м. В швы замоноличивания между продольными ребрами 1 устанавПерекрытие, воспринимающее удар ливают арматурные каркасы 2 и швы бепадающего тела, включающее сборные тонируют, образуя над плитами выстужелезобетонные плиты, армированные ш пы 3 толщиной 0,02 м. После твердения 25 вы замонолнчивания, имеющие выступы, бетона выступов 3 поле между ними расположенные на верхних плоскостях заливают битумной мастикой 4, на обсборных плит, о т л и ч а ю щ е е разовавшейся поверхности которой устс я тем, что, с целью улучшения рараивают монолитную разгружающую плиботы перекрытия на динамические нату 5 толщиной 0,06 м, разгружающая 30 грузки, оно снабжено монолитной разплита армируется двойной рабочей аргружающей плитой и демпфирующим сломатурой ф 8АШ: После твердения бетоем, причем разгружающая плита оперта на плиты 5 по ней устраивается асна выступы швов с образованием зазофальтовый пол толщиной 0,02 н. ра со сборными плитами, в котором Выступы над швами между сборными размещен демпфирующий слой, а армаплитами образуют зазор между разгру- 35 турный каркас заведен в разгружающую жающей и разгружаемой плитой, благоплиту. Редактор А.Шандор Составитель А.Музыко Техред А.Кравчук Корректор М.Шароши Заказ 5102/29 - Тираж 666'Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
