Поглинаючий апарат залізничного транспортного засобу
Номер патенту: 19351
Опубліковано: 15.12.2006
Автори: Лапандін В'ячеслав Дмитрович, Якін Олександр Іванович, Діденко Дмитро Вікторович
Формула / Реферат
1. Поглинаючий апарат залізничного транспортного засобу, що містить корпус, рухомі пластини, нерухомі пластини з металокерамічними брикетами, клини, конус натискний, опорну пластину, внутрішню та зовнішню пружини, який відрізняється тим, що на поверхні рухомої пластини та на поверхні клина з боку нерухомої пластини виконані заглиблення.
2. Поглинаючий апарат залізничного транспортного засобу за п. 1, який відрізняється тим, що хорда заглиблення повинна бути більше ширини металокерамічного брикету нерухомої пластини.
3. Поглинаючий апарат залізничного транспортного засобу за п. 1, який відрізняється тим, що величина заглиблення не повинна перевищувати 25 % товщини металокерамічного брикету нерухомої пластини.
Текст

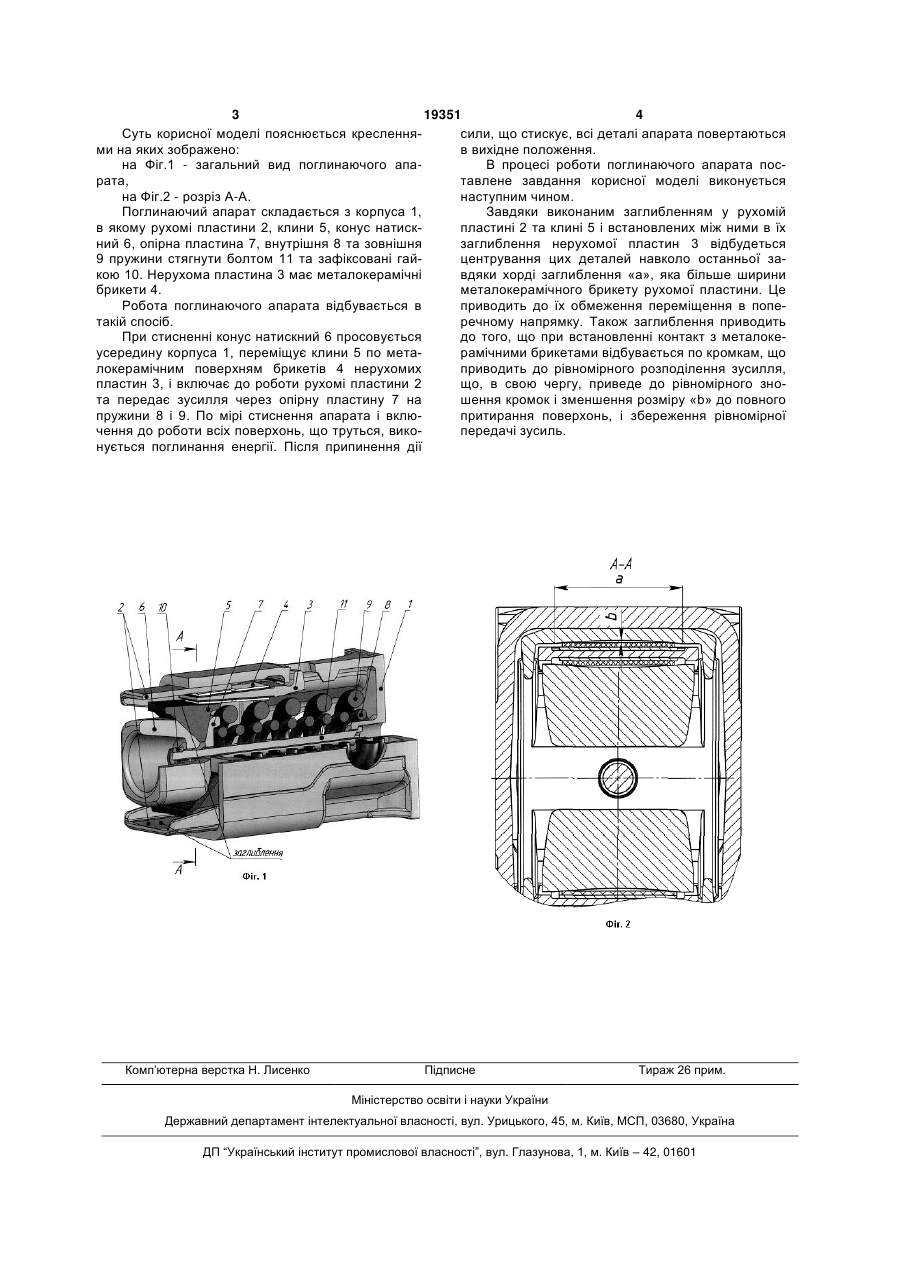

1. Поглинаючий апарат залізничного транспортного засобу, що містить корпус, рухомі пластини, нерухомі пластини з металокерамічними брикетами, клини, конус натискний, опорну пластину, внутрішню та зовнішню пружини, який відрізняється 3 19351 4 Суть корисної моделі пояснюється кресленнясили, що стискує, всі деталі апарата повертаються ми на яких зображено: в вихідне положення. на Фіг.1 - загальний вид поглинаючого апаВ процесі роботи поглинаючого апарата посрата, тавлене завдання корисної моделі виконується на Фіг.2 - розріз А-А. наступним чином. Поглинаючий апарат складається з корпуса 1, Завдяки виконаним заглибленням у рухомій в якому рухомі пластини 2, клини 5, конус натискпластині 2 та клині 5 і встановлених між ними в їх ний 6, опірна пластина 7, внутрішня 8 та зовнішня заглиблення нерухомої пластин 3 відбудеться 9 пружини стягнути болтом 11 та зафіксовані гайцентрування цих деталей навколо останньої закою 10. Нерухома пластина 3 має металокерамічні вдяки хорді заглиблення «а», яка більше ширини брикети 4. металокерамічного брикету рухомої пластини. Це Робота поглинаючого апарата відбувається в приводить до їх обмеження переміщення в попетакій спосіб. речному напрямку. Також заглиблення приводить При стисненні конус натискний 6 просовується до того, що при встановленні контакт з металокеусередину корпуса 1, переміщує клини 5 по метарамічними брикетами відбувається по кромкам, що локерамічним поверхням брикетів 4 нерухомих приводить до рівномірного розподілення зусилля, пластин 3, і включає до роботи рухомі пластини 2 що, в свою чергу, приведе до рівномірного знота передає зусилля через опірну пластину 7 на шення кромок і зменшення розміру «b» до повного пружини 8 і 9. По мірі стиснення апарата і вклюпритирання поверхонь, і збереження рівномірної чення до роботи всіх поверхонь, що труться, викопередачі зусиль. нується поглинання енергії. Після припинення дії Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAbsorbing apparatus of railroad transportation means
Автори англійськоюLapandin Viacheslav Dmytrovych
Назва патенту російськоюПоглощающий аппарат железнодорожного транспортного средства
Автори російськоюЛапандин Вячеслав Дмитриевич
МПК / Мітки
МПК: B61G 9/00
Мітки: засобу, залізничного, апарат, поглинаючий, транспортного
