Ланцюговий механізм
Формула / Реферат
1. Ланцюговий механізм для перетворення зворотно-поступального руху в обертальний, який містить дві опозитно розташовані обгінні муфти на вихідному валу, який відрізняється тим, що обойми обгінних муфт виконані в вигляді зубчастих зірочок, які провертаються ланцюгами, закріпленими на консолях штовхача, і почергово через заклинюючі ролики обертають зірочки обгінних муфт, постійно створюючи навантажений обертовий момент в одному напрямку на вихідному валу.
2. Механізм за п. 1, який відрізняється тим, що для забезпечення більш повного обхоплення центральних зубчастих зірочок кожний ланцюг з'єднаний з консолями штовхача через дві проміжні зубчасті зірочки, які вільно посаджені на проміжних валах.
Текст

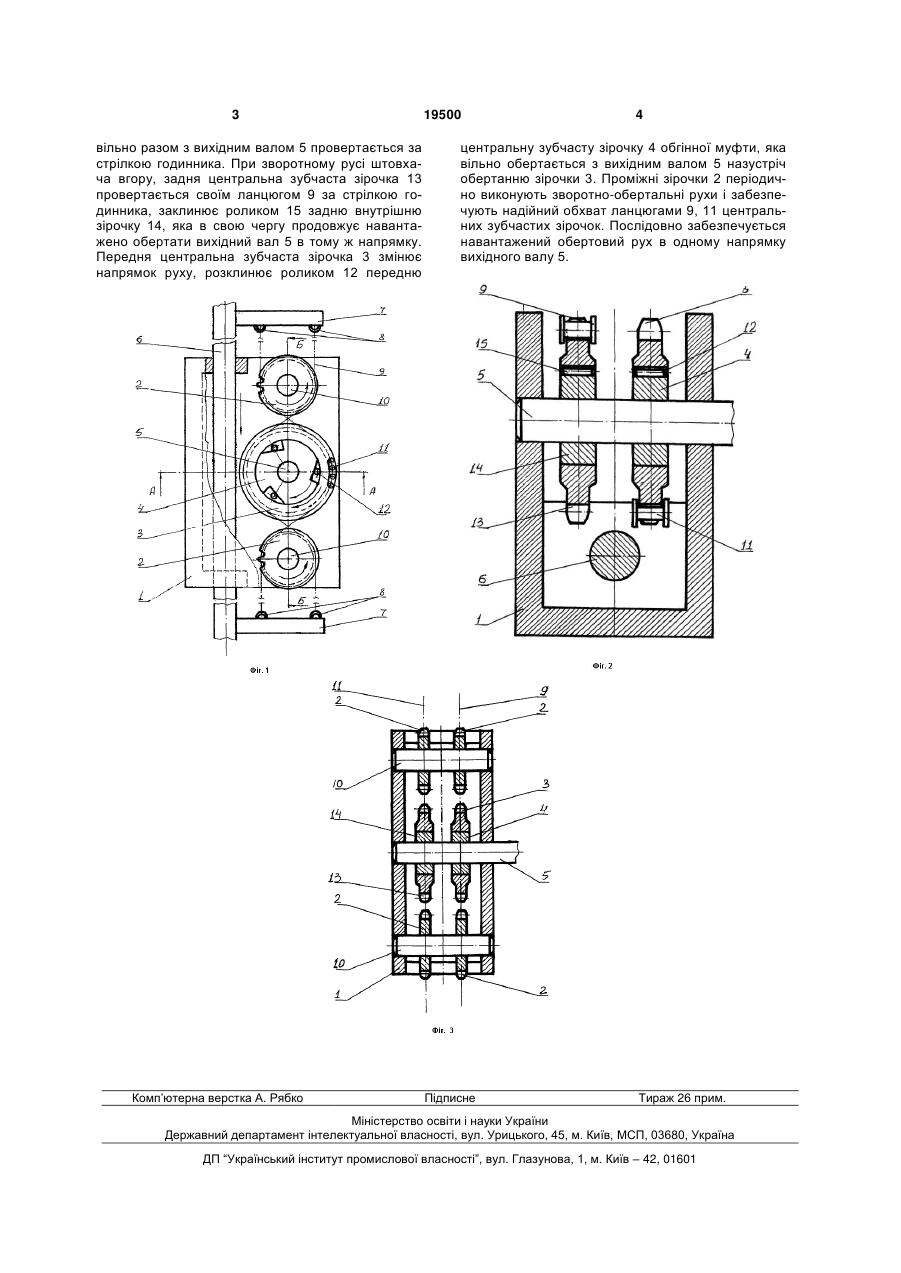

1. Ланцюговий механізм для перетворення зворотно-поступального руху в обертальний, який містить дві опозитно розташовані обгінні муфти на вихідному валу, який відрізняється тим, що обойми обгінних муфт виконані в вигляді зубчас 3 вільно разом з вихідним валом 5 провертається за стрілкою годинника. При зворотному русі штовхача вгору, задня центральна зубчаста зірочка 13 провертається своїм ланцюгом 9 за стрілкою годинника, заклинює роликом 15 задню внутрішню зірочку 14, яка в свою чергу продовжує навантажено обертати вихідний вал 5 в тому ж напрямку. Передня центральна зубчаста зірочка 3 змінює напрямок руху, розклинює роликом 12 передню Комп’ютерна верстка А. Рябко 19500 4 центральну зубчасту зірочку 4 обгінної муфти, яка вільно обертається з вихідним валом 5 назустріч обертанню зірочки 3. Проміжні зірочки 2 періодично виконують зворотно-обертальні рухи і забезпечують надійний обхват ланцюгами 9, 11 центральних зубчастих зірочок. Послідовно забезпечується навантажений обертовий рух в одному напрямку вихідного валу 5. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюChain
Назва патенту російськоюЦепной механизм
МПК / Мітки
МПК: F16H 9/00
Мітки: ланцюговий, механізм
