Клинопасовий механізм
Формула / Реферат
1. Клинопасовий механізм для перетворення зворотно-поступального руху в обертальний, що містить дві опозитно розташовані обгінні муфти на вихідному валу, який відрізняється тим, що обойми обгінних муфт виконані у вигляді шківів, які провертаються клиновими пасами, закріпленими на консолях штовхача, і почергово через заклинюючі ролики обертають зірочки обгінних муфт, постійно створюючи навантажений обертовий момент в одному напрямку на вихідному валу.
2. Механізм за п. 1, який відрізняється тим, що для забезпечення більш повного обхоплення центральних шківів кожний пас з'єднаний з консолями штовхача через два проміжні шківи, які вільно посаджені на проміжних валах.
Текст

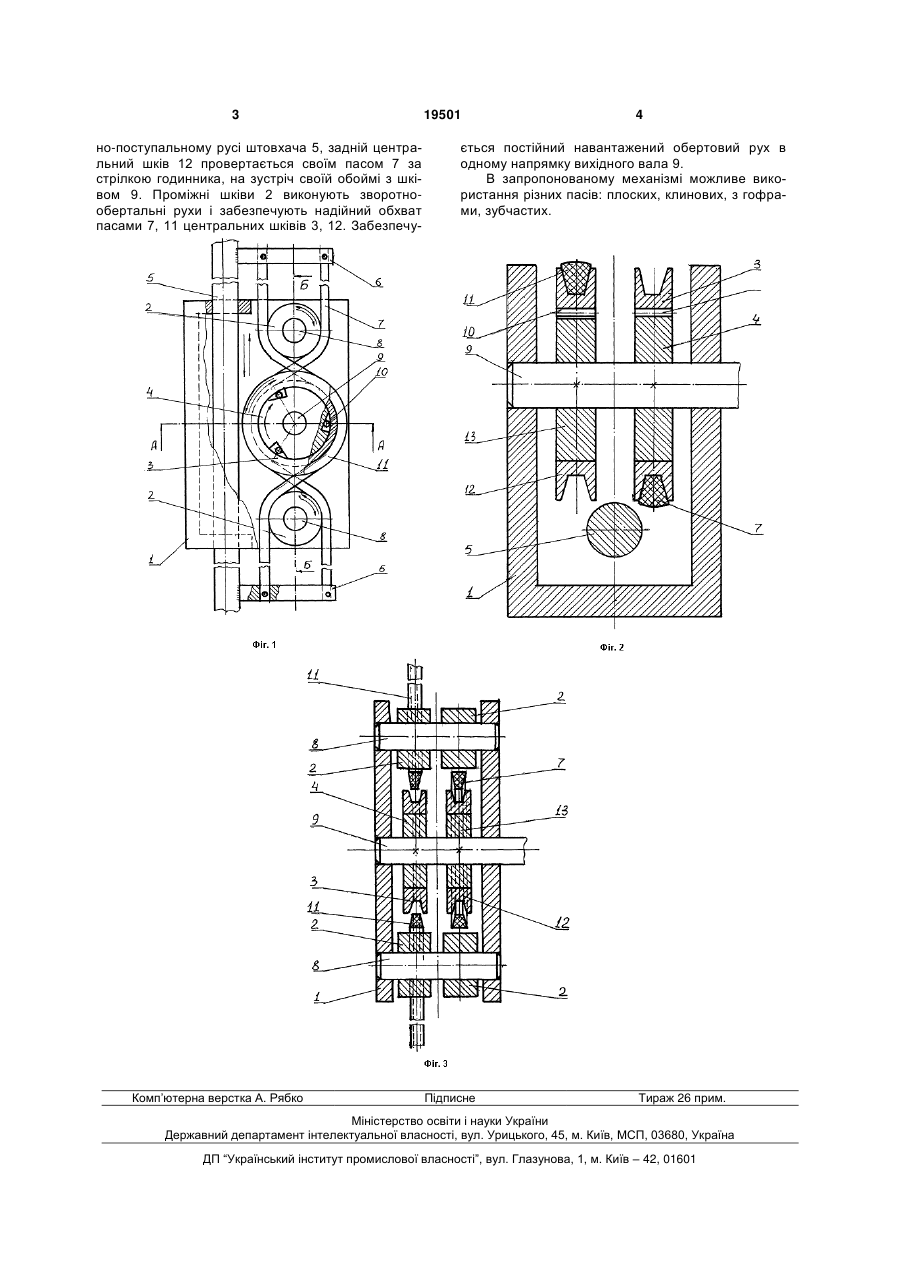

1. Клинопасовий механізм для перетворення зворотно-поступального руху в обертальний, що містить дві опозитно розташовані обгінні муфти на вихідному валу, який відрізняється тим, що обойми обгінних муфт виконані у вигляді шківів, які 3 но-поступальному русі штовхача 5, задній центральний шків 12 провертається своїм пасом 7 за стрілкою годинника, на зустріч своїй обоймі з шківом 9. Проміжні шківи 2 виконують зворотнообертальні рухи і забезпечують надійний обхват пасами 7, 11 центральних шківів 3, 12. Забезпечу Комп’ютерна верстка А. Рябко 19501 4 ється постійний навантажений обертовий рух в одному напрямку вихідного вала 9. В запропонованому механізмі можливе використання різних пасів: плоских, клинових, з гофрами, зубчастих. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюV-belt mechanism
Назва патенту російськоюКлиноременной механизм
МПК / Мітки
МПК: F16H 19/00
Мітки: механізм, клинопасовий
