Рейковий механізм
Формула / Реферат
1. Рейковий механізм, який містить корпус, зубчасту рейку, основне зубчасте колесо внутрішнього зачеплення з валом, зубчасте колесо, яке взаємодіє з основним колесом, який відрізняється тим, що додатково містить друге основне колесо з внутрішнім зачепленням, яке жорстко встановлене на вихідному валу, на якому між основними колесами вільно розташовані два центральних зубчастих колеса з водилами і сателітними роликовими муфтами, обойми яких зубчасті і постійно взаємодіють з основними колесами.
2. Рейковий механізм за п.1, який відрізняється тим, що двобічна зубчаста штанга з двома внутрішніми рейками, розміщеними в різних площинах, постійно взаємодіє кожною рейкою зі своїм центральним зубчастим колесом.
Текст

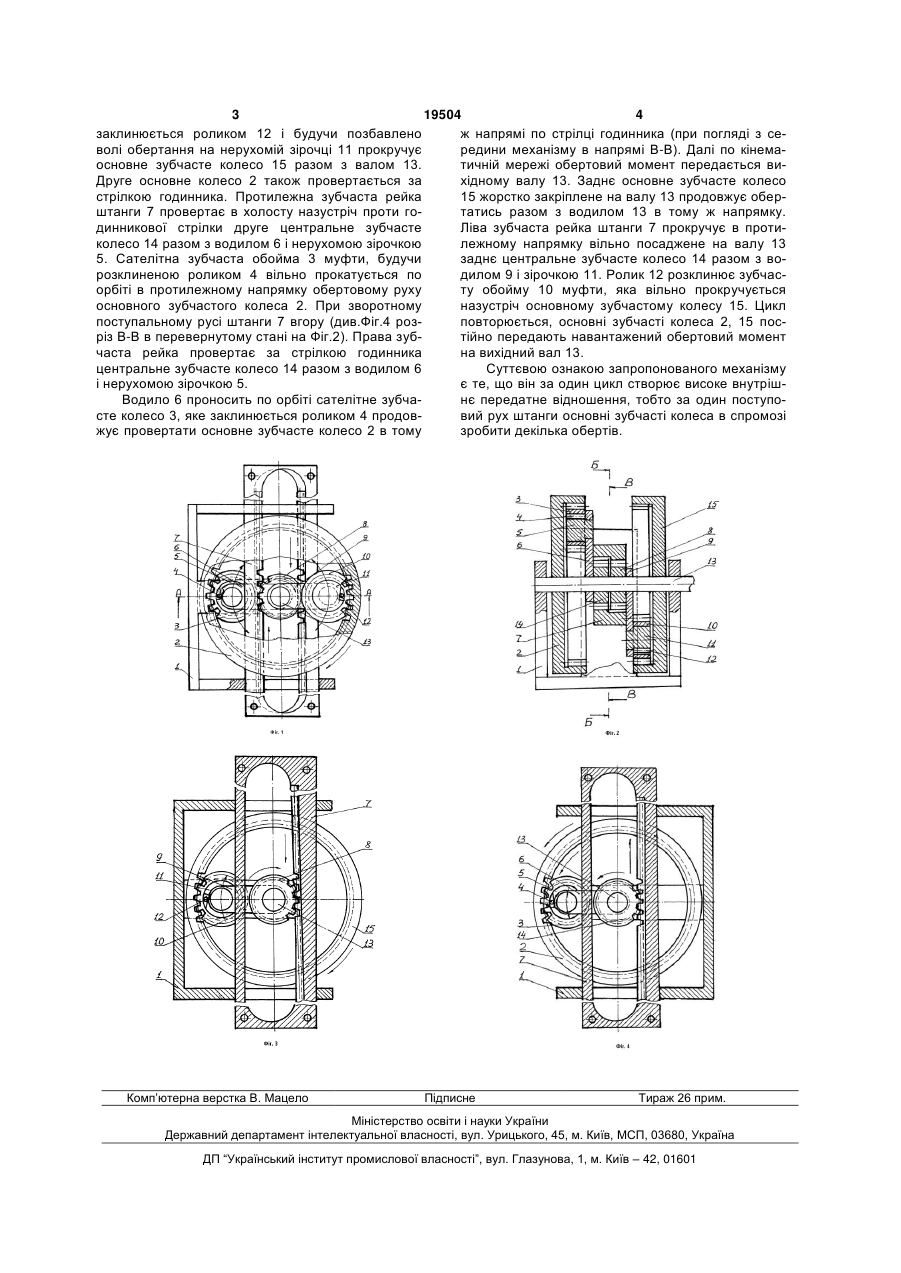

1. Рейковий механізм, який містить корпус, зубчасту рейку, основне зубчасте колесо внутрішнього зачеплення з валом, зубчасте колесо, яке взаємодіє з основним колесом, який відрізняється тим, що додатково містить друге основне коле 3 19504 4 заклинюється роликом 12 і будучи позбавлено ж напрямі по стрілці годинника (при погляді з севолі обертання на нерухомій зірочці 11 прокручує редини механізму в напрямі В-В). Далі по кінемаосновне зубчасте колесо 15 разом з валом 13. тичній мережі обертовий момент передається виДруге основне колесо 2 також провертається за хідному валу 13. Заднє основне зубчасте колесо стрілкою годинника. Протилежна зубчаста рейка 15 жорстко закріплене на валу 13 продовжує оберштанги 7 провертає в холосту назустріч проти готатись разом з водилом 13 в тому ж напрямку. динникової стрілки друге центральне зубчасте Ліва зубчаста рейка штанги 7 прокручує в протиколесо 14 разом з водилом 6 і нерухомою зірочкою лежному напрямку вільно посаджене на валу 13 5. Сателітна зубчаста обойма 3 муфти, будучи заднє центральне зубчасте колесо 14 разом з ворозклиненою роликом 4 вільно прокатується по дилом 9 і зірочкою 11. Ролик 12 розклинює зубчасорбіті в протилежному напрямку обертовому руху ту обойму 10 муфти, яка вільно прокручується основного зубчастого колеса 2. При зворотному назустріч основному зубчастому колесу 15. Цикл поступальному русі штанги 7 вгору (див.Фіг.4 розповторюється, основні зубчасті колеса 2, 15 посріз В-В в перевернутому стані на Фіг.2). Права зубтійно передають навантажений обертовий момент часта рейка провертає за стрілкою годинника на вихідний вал 13. центральне зубчасте колесо 14 разом з водилом 6 Суттєвою ознакою запропонованого механізму і нерухомою зірочкою 5. є те, що він за один цикл створює високе внутрішВодило 6 проносить по орбіті сателітне зубчанє передатне відношення, тобто за один поступосте колесо 3, яке заклинюється роликом 4 продоввий рух штанги основні зубчасті колеса в спромозі жує провертати основне зубчасте колесо 2 в тому зробити декілька обертів. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRack-and-pinion gear
Назва патенту російськоюРеечный механизм
МПК / Мітки
МПК: F16H 19/00
