П’єзоелектричний перетворювач механічних величин
Номер патенту: 19686
Опубліковано: 15.12.2006
Автори: Трембовецька Руслана Володимирівна, Підгорний Олег Віталійович, Тичков Володимир Володимирович, Шарапов Валерій Михайлович
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент у вигляді циліндра з електродами та узгоджуючий підсилювач, який відрізняється тим, що електроди на п'єзоелементі виконані у вигляді циліндра на внутрішній циліндричній поверхні, трьох частин циліндра на зовнішній циліндричній поверхні, у вигляді кілець на торцевих поверхнях п'єзоелемента, причому вхід першого узгоджуючого підсилювача з'єднаний з першою третиною зовнішнього циліндричного електрода, а вихід - з електродами у формі кільця, вхід другого узгоджуючого підсилювача з'єднаний з другою третиною зовнішнього циліндричного електрода, а вихід - з третьою третиною зовнішнього циліндричного електрода, електрод у вигляді циліндра під'єднаний до загального проводу схеми.
Текст

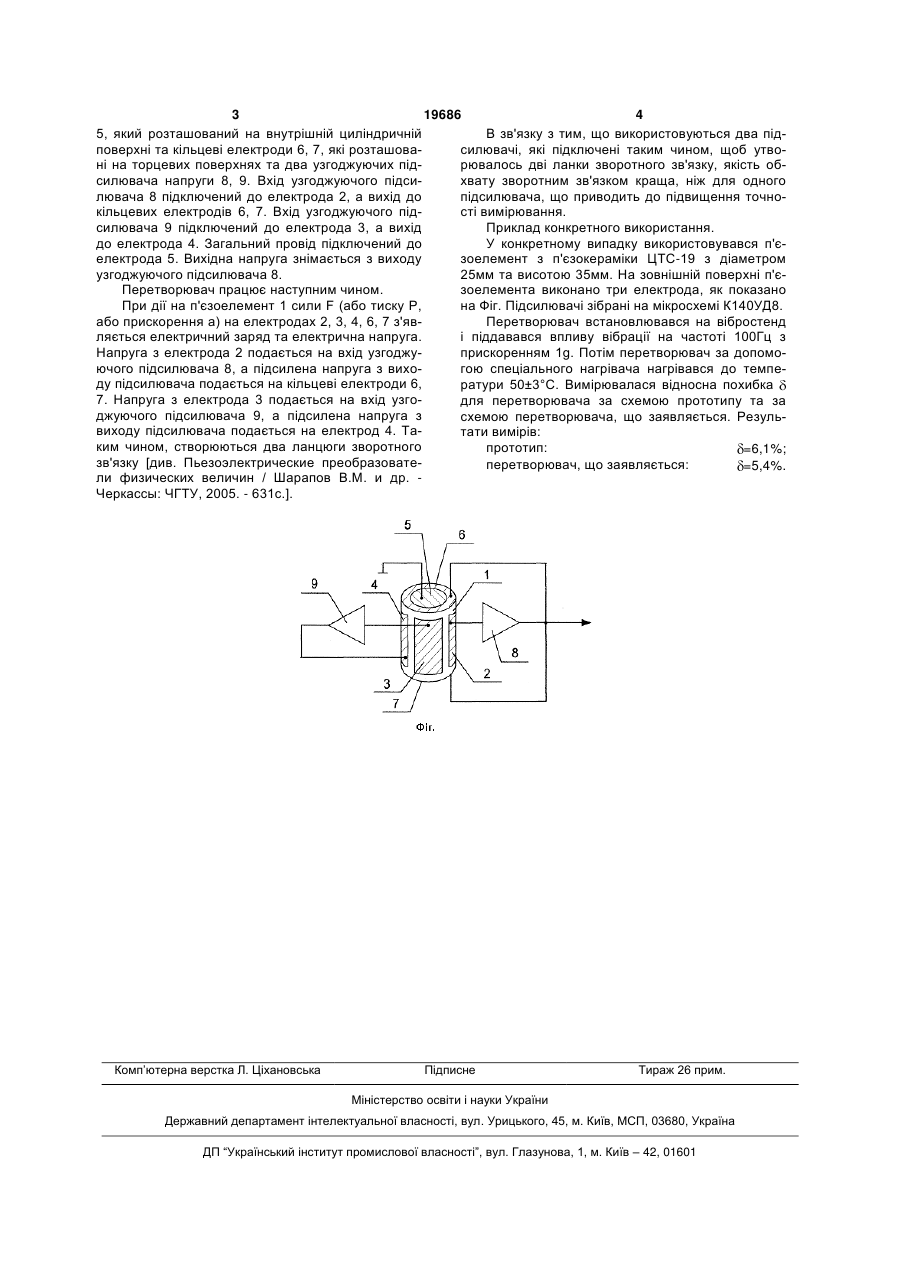

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент у вигляді циліндра з електродами та узгоджуючий підсилювач, який відрізняється тим, що електроди на п'єзоелементі виконані у вигляді циліндра на внутрішній 3 19686 4 5, який розташований на внутрішній циліндричній В зв'язку з тим, що використовуються два підповерхні та кільцеві електроди 6, 7, які розташовасилювачі, які підключені таким чином, щоб утвоні на торцевих поверхнях та два узгоджуючих підрювалось дві ланки зворотного зв'язку, якість обсилювача напруги 8, 9. Вхід узгоджуючого підсихвату зворотним зв'язком краща, ніж для одного лювача 8 підключений до електрода 2, а вихід до підсилювача, що приводить до підвищення точнокільцевих електродів 6, 7. Вхід узгоджуючого підсті вимірювання. силювача 9 підключений до електрода 3, а вихід Приклад конкретного використання. до електрода 4. Загальний провід підключений до У конкретному випадку використовувався п'єелектрода 5. Вихідна напруга знімається з виходу зоелемент з п'єзокераміки ЦТС-19 з діаметром узгоджуючого підсилювача 8. 25мм та висотою 35мм. На зовнішній поверхні п'єПеретворювач працює наступним чином. зоелемента виконано три електрода, як показано При дії на п'єзоелемент 1 сили F (або тиску Р, на Фіг. Підсилювачі зібрані на мікросхемі К140УД8. або прискорення а) на електродах 2, 3, 4, 6, 7 з'явПеретворювач встановлювався на вібростенд ляється електричний заряд та електрична напруга. і піддавався впливу вібрації на частоті 100Гц з Напруга з електрода 2 подається на вхід узгоджуприскоренням 1g. Потім перетворювач за допомоючого підсилювача 8, а підсилена напруга з вихогою спеціального нагрівача нагрівався до темпеду підсилювача подається на кільцеві електроди 6, ратури 50±3°С. Вимірювалася відносна похибка 7. Напруга з електрода 3 подається на вхід узгодля перетворювача за схемою прототипу та за джуючого підсилювача 9, а підсилена напруга з схемою перетворювача, що заявляється. Резульвиходу підсилювача подається на електрод 4. Татати вимірів: ким чином, створюються два ланцюги зворотного прототип: =6,1%; зв'язку [див. Пьезоэлектрические преобразоватеперетворювач, що заявляється: =5,4%. ли физических величин / Шарапов В.М. и др. Черкассы: ЧГТУ, 2005. - 631с.]. Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович
МПК / Мітки
МПК: G01P 15/09, G01L 1/16
Мітки: величин, п'єзоелектричний, механічних, перетворювач
