П’єзоелектричний перетворювач механічних величин

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 19675

Опубліковано: 15.12.2006

Автори: Шарапов Валерій Михайлович, Тичков Володимир Володимирович, Трембовецька Руслана Володимирівна, Підгорний Олег Віталійович

Завантажити PDF файл.

Формула / Реферат

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент у вигляді циліндра з електродами та узгоджуючий підсилювач, який відрізняється тим, що у перетворювач введено другий узгоджуючий підсилювач, а електроди на п'єзоелементі виконані у вигляді циліндра на внутрішній циліндричній поверхні, двох півциліндрів - на зовнішній циліндричній поверхні, у вигляді кільця - на одній торцевій поверхні п'єзоелемента та кільця - на другій торцевій поверхні, причому вхід першого узгоджуючого підсилювача підключений до електрода у вигляді півциліндра, а вихід - до електрода у вигляді півкільця, вхід другого узгоджуючого підсилювача підключений до другого електрода у вигляді півкільця, а вихід - до другого електрода у вигляді півциліндра, а електроди у вигляді циліндра та кільця з'єднані між собою та підключені до загального проводу схеми.

Текст

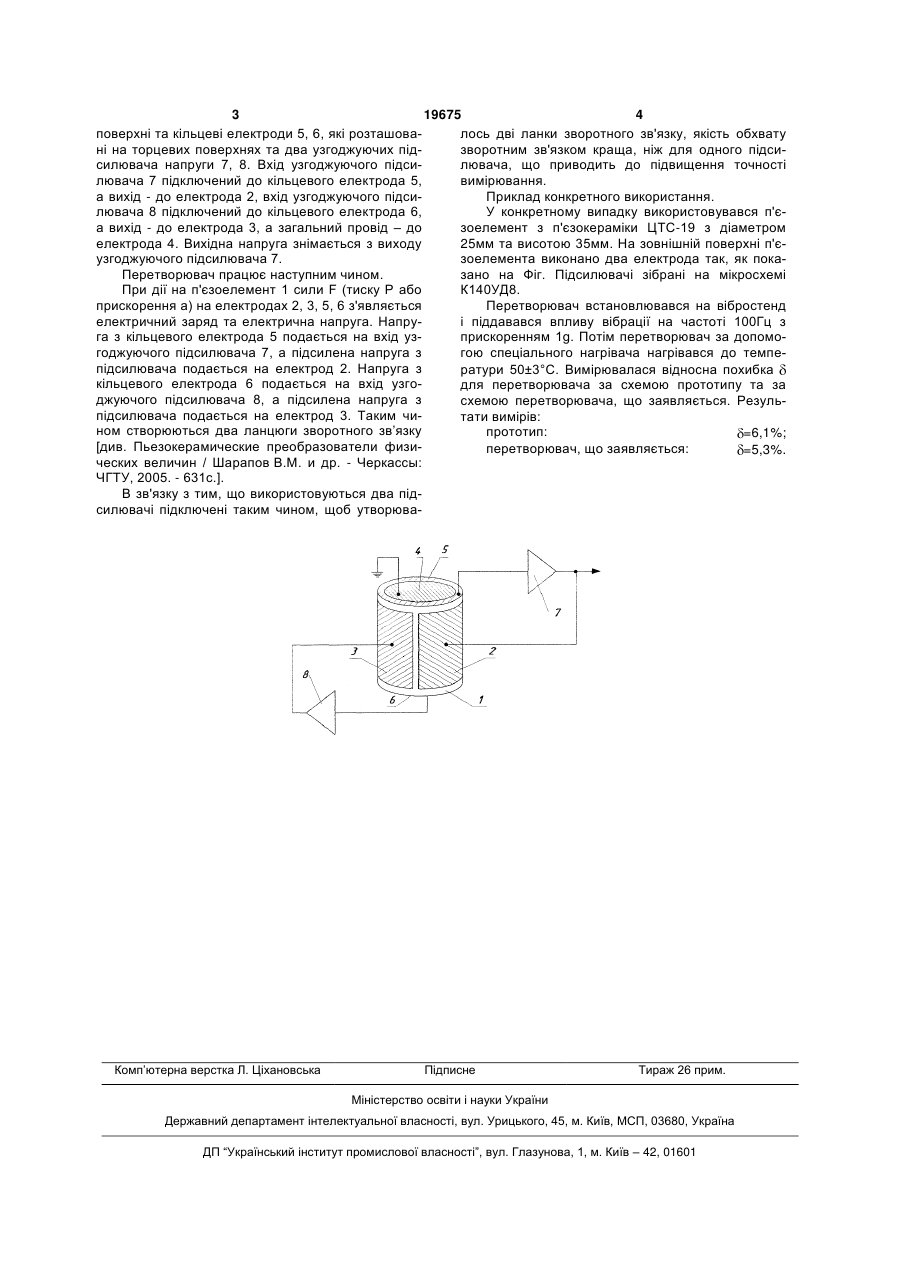

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент у вигляді циліндра з електродами та узгоджуючий підсилювач, який відрізняється тим, що у перетворювач введено другий узгоджуючий підсилювач, а електроди 3 19675 4 поверхні та кільцеві електроди 5, 6, які розташовалось дві ланки зворотного зв'язку, якість обхвату ні на торцевих поверхнях та два узгоджуючих підзворотним зв'язком краща, ніж для одного підсисилювача напруги 7, 8. Вхід узгоджуючого підсилювача, що приводить до підвищення точності лювача 7 підключений до кільцевого електрода 5, вимірювання. а вихід - до електрода 2, вхід узгоджуючого підсиПриклад конкретного використання. лювача 8 підключений до кільцевого електрода 6, У конкретному випадку використовувався п'єа вихід - до електрода 3, а загальний провід – до зоелемент з п'єзокераміки ЦТС-19 з діаметром електрода 4. Вихідна напруга знімається з виходу 25мм та висотою 35мм. На зовнішній поверхні п'єузгоджуючого підсилювача 7. зоелемента виконано два електрода так, як покаПеретворювач працює наступним чином. зано на Фіг. Підсилювачі зібрані на мікросхемі При дії на п'єзоелемент 1 сили F (тиску Р або К140УД8. прискорення а) на електродах 2, 3, 5, 6 з'являється Перетворювач встановлювався на вібростенд електричний заряд та електрична напруга. Напруі піддавався впливу вібрації на частоті 100Гц з га з кільцевого електрода 5 подається на вхід узприскоренням 1g. Потім перетворювач за допомогоджуючого підсилювача 7, а підсилена напруга з гою спеціального нагрівача нагрівався до темпепідсилювача подається на електрод 2. Напруга з ратури 50±3°С. Вимірювалася відносна похибка кільцевого електрода 6 подається на вхід узгодля перетворювача за схемою прототипу та за джуючого підсилювача 8, а підсилена напруга з схемою перетворювача, що заявляється. Резульпідсилювача подається на електрод 3. Таким читати вимірів: ном створюються два ланцюги зворотного зв’язку прототип: =6,1%; [див. Пьезокерамические преобразователи физиперетворювач, що заявляється: =5,3%. ческих величин / Шарапов В.М. и др. - Черкассы: ЧГТУ, 2005. - 631с.]. В зв'язку з тим, що використовуються два підсилювачі підключені таким чином, щоб утворюва Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Piezoelectric mechanical-electric transducer

Автори англійською

Sharapov Valeriy Mykhaylovych

Назва патенту російською

Пьезоэлектрический преобразователь механических величин в электрические

Автори російською

Шарапов Валерий Михайлович

МПК / Мітки

Автори: Малахов Євгеній Валерійович, Савін Віктор Гурійович, Трембовецька Руслана Володимирівна, Шарапов Валерій Михайлович, Дідковський Віталій Семенович

МПК: G01P 15/09, G01L 1/16

Мітки: п'єзоелектричний, механічних, величин, перетворювач

Формула / Реферат:

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент у вигляді циліндра з електродами та узгоджуючий підсилювач, який відрізняється тим, що у перетворювач введено другий узгоджуючий підсилювач, а електроди на п'єзоелементі виконані у вигляді циліндра на внутрішній циліндричній поверхні, трьох частин циліндра на зовнішній циліндричній поверхні, у вигляді кілець на торцевих поверхнях п'єзоелемента, причому вхід першого...
