П’єзоелектричний перетворювач механічних величин

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 19677

Опубліковано: 15.12.2006

Автори: Трембовецька Руслана Володимирівна, Тичков Володимир Володимирович, Підгорний Олег Віталійович, Шарапов Валерій Михайлович

Завантажити PDF файл.

Формула / Реферат

П’єзоелектричний перетворювач механічних величин, що містить п’єзоелемент у вигляді циліндра з електродами та узгоджуючий підсилювач, який відрізняється тим, що електроди на п’єзоелементі виконані у вигляді циліндра на внутрішній циліндричній поверхні, трьох частин циліндра на зовнішній циліндричній поверхні, у вигляді кілець на торцевих поверхнях п’єзоелемента, причому вхід першого узгоджуючого підсилювача з’єднаний з першою третиною зовнішнього циліндричного електрода, а вихід - з другою третиною, вхід другого узгоджуючого підсилювача з’єднаний з електродами у вигляді кілець, а вихід - з третьою третиною зовнішнього ціліндрічного електрода, електрод у вигляді циліндра під’єднаний до загального проводу схеми.

Текст

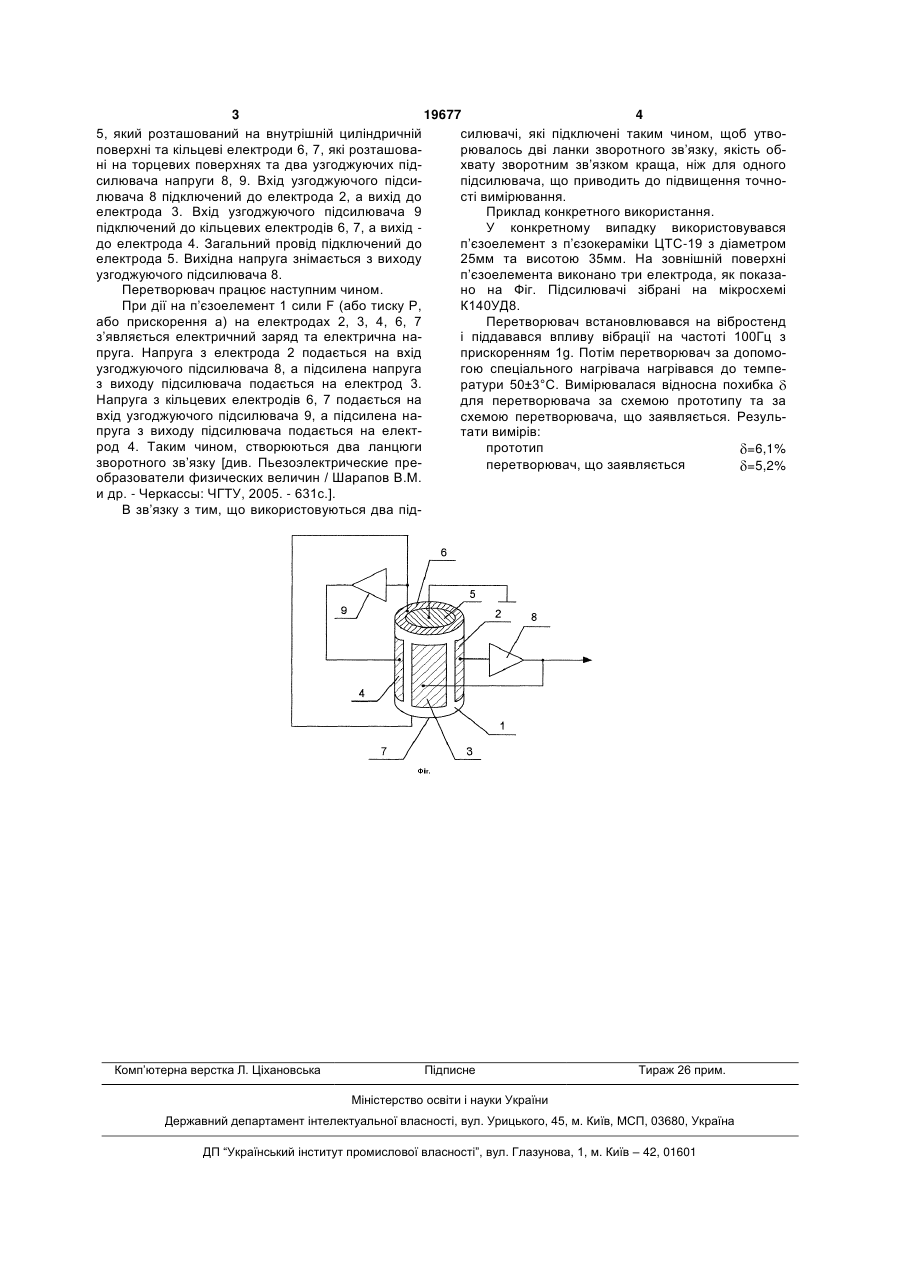

П’єзоелектричний перетворювач механічних величин, що містить п’єзоелемент у вигляді циліндра з електродами та узгоджуючий підсилювач, який відрізняється тим, що електроди на 3 19677 4 5, який розташований на внутрішній циліндричній силювачі, які підключені таким чином, щоб утвоповерхні та кільцеві електроди 6, 7, які розташоварювалось дві ланки зворотного зв’язку, якість обні на торцевих поверхнях та два узгоджуючих підхвату зворотним зв’язком краща, ніж для одного силювача напруги 8, 9. Вхід узгоджуючого підсипідсилювача, що приводить до підвищення точнолювача 8 підключений до електрода 2, а вихід до сті вимірювання. електрода 3. Вхід узгоджуючого підсилювача 9 Приклад конкретного використання. підключений до кільцевих електродів 6, 7, а вихід У конкретному випадку використовувався до електрода 4. Загальний провід підключений до п’єзоелемент з п’єзокераміки ЦТС-19 з діаметром електрода 5. Вихідна напруга знімається з виходу 25мм та висотою 35мм. На зовнішній поверхні узгоджуючого підсилювача 8. п’єзоелемента виконано три електрода, як показаПеретворювач працює наступним чином. но на Фіг. Підсилювачі зібрані на мікросхемі При дії на п’єзоелемент 1 сили F (або тиску Р, К140УД8. або прискорення а) на електродах 2, 3, 4, 6, 7 Перетворювач встановлювався на вібростенд з’являється електричний заряд та електрична наі піддавався впливу вібрації на частоті 100Гц з пруга. Напруга з електрода 2 подається на вхід прискоренням 1g. Потім перетворювач за допомоузгоджуючого підсилювача 8, а підсилена напруга гою спеціального нагрівача нагрівався до темпез виходу підсилювача подається на електрод 3. ратури 50±3°С. Вимірювалася відносна похибка Напруга з кільцевих електродів 6, 7 подається на для перетворювача за схемою прототипу та за вхід узгоджуючого підсилювача 9, а підсилена насхемою перетворювача, що заявляється. Резульпруга з виходу підсилювача подається на електтати вимірів: род 4. Таким чином, створюються два ланцюги прототип =6,1% зворотного зв’язку [див. Пьезоэлектрические преперетворювач, що заявляється =5,2% образователи физических величин / Шарапов В.М. и др. - Черкассы: ЧГТУ, 2005. - 631с.]. В зв’язку з тим, що використовуються два під Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Piezoelectric mechanical-electric transducer

Автори англійською

Sharapov Valeriy Mykhaylovych

Назва патенту російською

Пьезоэлектрический преобразователь механических величин в электрические

Автори російською

Шарапов Валерий Михайлович

МПК / Мітки

Автори: Шарапов Валерій Михайлович, Тичков Володимир Володимирович, Підгорний Олег Віталійович, Трембовецька Руслана Володимирівна

МПК: G01P 15/09, G01L 1/16

Мітки: перетворювач, механічних, величин, п'єзоелектричний

Формула / Реферат:

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент у вигляді циліндра з електродами та узгоджуючий підсилювач, який відрізняється тим, що у перетворювач введено другий узгоджуючий підсилювач, а електроди на п'єзоелементі виконані у вигляді циліндра на внутрішній циліндричній поверхні, двох півциліндрів на зовнішній циліндричній поверхні, у вигляді кілець на торцевих поверхнях п'єзоелемента, причому входи першого і...
