П’єзоелектричний перетворювач механічних величин
Номер патенту: 19678
Опубліковано: 15.12.2006
Автори: Підгорний Олег Віталійович, Трембовецька Руслана Володимирівна, Тичков Володимир Володимирович, Шарапов Валерій Михайлович
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент у вигляді циліндра з електродами та узгоджуючий підсилювач, який відрізняється тим, що електроди на п'єзоелементі виконані у вигляді циліндра на внутрішній циліндричній поверхні, трьох частин циліндра на зовнішній циліндричній поверхні, у вигляді кілець на торцевих поверхнях п'єзоелемента, причому вхід першого узгоджуючого підсилювача з'єднаний з електродами у формі кілець, а вихід - з першою третиною зовнішнього циліндричного електрода, вхід другого узгоджуючого підсилювача з'єднаний з другою третиною зовнішнього циліндричного електрода, а вихід - з третьою частиною зовнішнього циліндричного електрода, електрод у вигляді циліндра під'єднаний до загального проводу схеми.
Текст

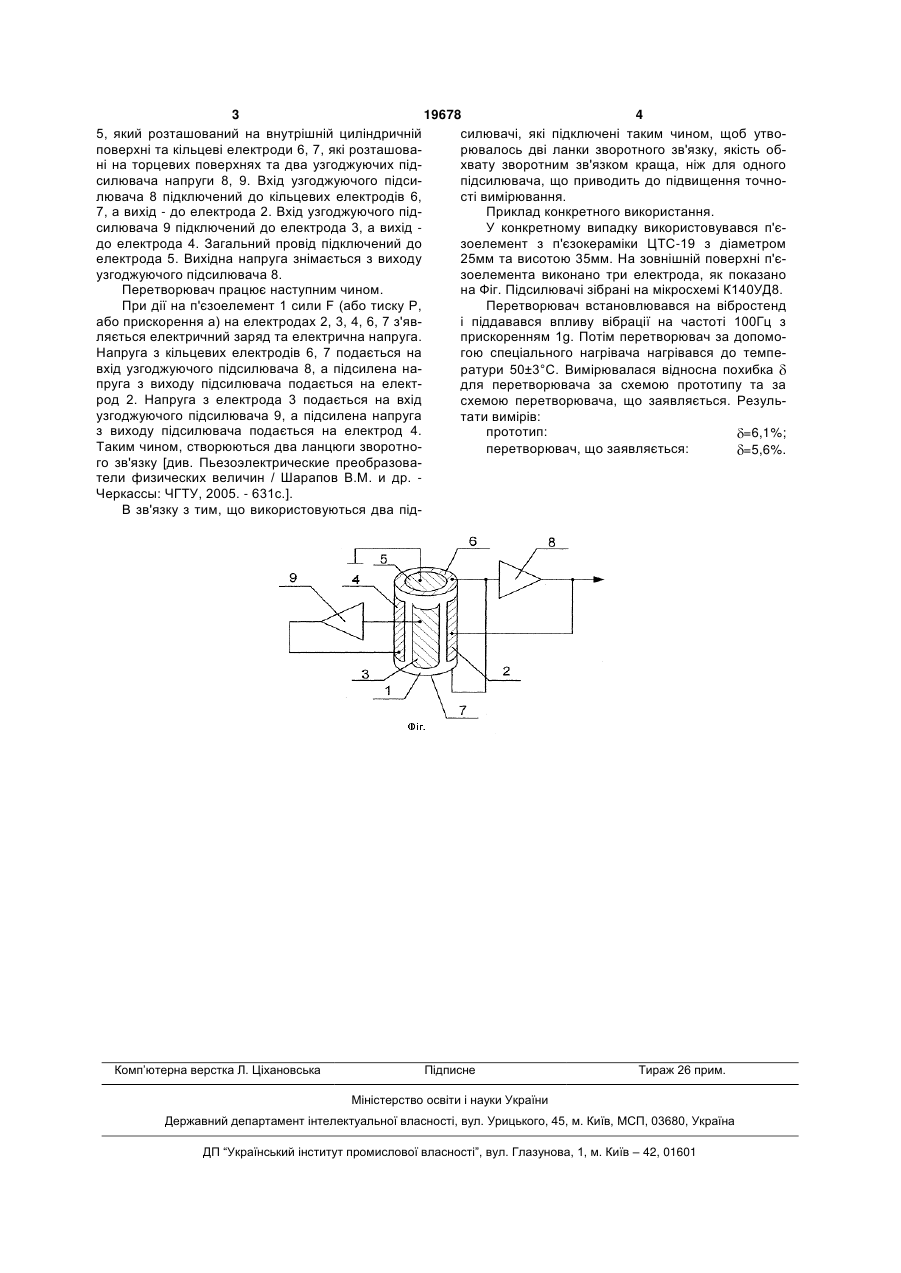

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент у вигляді циліндра з електродами та узгоджуючий підсилювач, який відрізняється тим, що електроди на п'єзоелементі виконані у вигляді циліндра на внутрішній 3 19678 4 5, який розташований на внутрішній циліндричній силювачі, які підключені таким чином, щоб утвоповерхні та кільцеві електроди 6, 7, які розташоварювалось дві ланки зворотного зв'язку, якість обні на торцевих поверхнях та два узгоджуючих підхвату зворотним зв'язком краща, ніж для одного силювача напруги 8, 9. Вхід узгоджуючого підсипідсилювача, що приводить до підвищення точнолювача 8 підключений до кільцевих електродів 6, сті вимірювання. 7, а вихід - до електрода 2. Вхід узгоджуючого підПриклад конкретного використання. силювача 9 підключений до електрода 3, а вихід У конкретному випадку використовувався п'єдо електрода 4. Загальний провід підключений до зоелемент з п'єзокераміки ЦТС-19 з діаметром електрода 5. Вихідна напруга знімається з виходу 25мм та висотою 35мм. На зовнішній поверхні п'єузгоджуючого підсилювача 8. зоелемента виконано три електрода, як показано Перетворювач працює наступним чином. на Фіг. Підсилювачі зібрані на мікросхемі К140УД8. При дії на п'єзоелемент 1 сили F (або тиску Р, Перетворювач встановлювався на вібростенд або прискорення а) на електродах 2, 3, 4, 6, 7 з'яві піддавався впливу вібрації на частоті 100Гц з ляється електричний заряд та електрична напруга. прискоренням 1g. Потім перетворювач за допомоНапруга з кільцевих електродів 6, 7 подається на гою спеціального нагрівача нагрівався до темпевхід узгоджуючого підсилювача 8, а підсилена наратури 50±3°С. Вимірювалася відносна похибка пруга з виходу підсилювача подається на електдля перетворювача за схемою прототипу та за род 2. Напруга з електрода 3 подається на вхід схемою перетворювача, що заявляється. Резульузгоджуючого підсилювача 9, а підсилена напруга тати вимірів: з виходу підсилювача подається на електрод 4. прототип: =6,1%; Таким чином, створюються два ланцюги зворотноперетворювач, що заявляється: =5,6%. го зв'язку [див. Пьезоэлектрические преобразователи физических величин / Шарапов В.М. и др. Черкассы: ЧГТУ, 2005. - 631с.]. В зв'язку з тим, що використовуються два під Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович
МПК / Мітки
МПК: G01L 1/16, G01P 15/09
Мітки: величин, п'єзоелектричний, перетворювач, механічних
