П’єзоелектричний перетворювач механічних величин
Номер патенту: 19702
Опубліковано: 15.12.2006
Автори: Шарапов Валерій Михайлович, Шарапова Олена Валеріївна, Бондаренко Юлія Юріївна, Дідковський Віталій Семенович, Савін Віктор Гурійович
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить дисковий п'єзоелемент з електродами, поляризований по товщині, узгоджуючий підсилювач, який відрізняється тим, що в перетворювач введено другий узгоджуючий підсилювач, а електроди на одній торцевій поверхні виконані у вигляді двох півдисків і двох півкілець, а на другій торцевій поверхні - у вигляді диска, причому електроди у вигляді півдисків підключені до входу і виходу першого узгоджуючого підсилювача, електроди у вигляді півкілець - до входу і виходу другого узгоджуючого підсилювача, а дисковий електрод на другій торцевій поверхні - до загального проводу схеми.
Текст

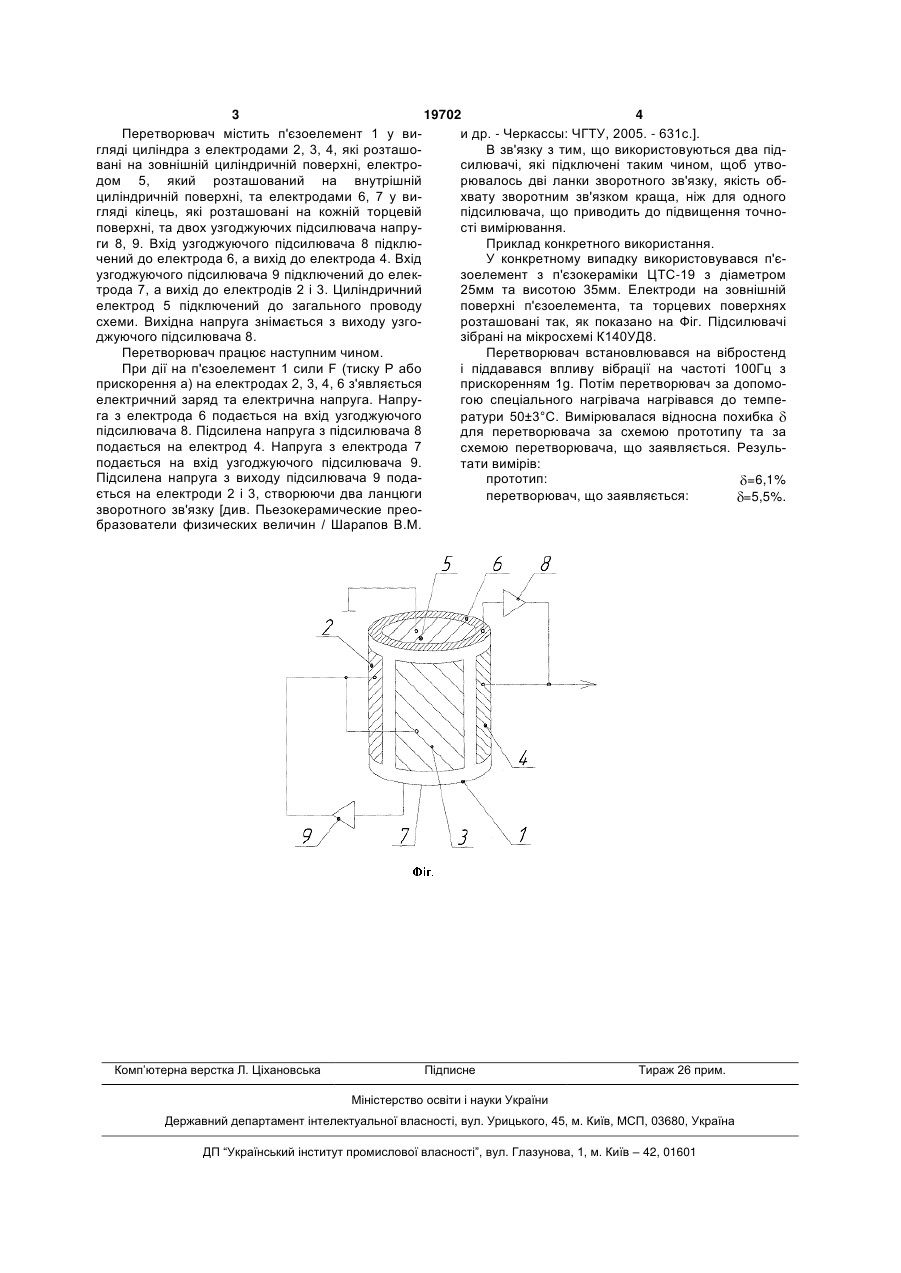

П'єзоелектричний перетворювач механічних величин, що містить дисковий п'єзоелемент з електродами, поляризований по товщині, узгоджую 3 19702 4 Перетворювач містить п'єзоелемент 1 у вии др. - Черкассы: ЧГТУ, 2005. - 631с.]. гляді циліндра з електродами 2, 3, 4, які розташоВ зв'язку з тим, що використовуються два підвані на зовнішній циліндричній поверхні, електросилювачі, які підключені таким чином, щоб утводом 5, який розташований на внутрішній рювалось дві ланки зворотного зв'язку, якість обциліндричній поверхні, та електродами 6, 7 у вихвату зворотним зв'язком краща, ніж для одного гляді кілець, які розташовані на кожній торцевій підсилювача, що приводить до підвищення точноповерхні, та двох узгоджуючих підсилювача напрусті вимірювання. ги 8, 9. Вхід узгоджуючого підсилювача 8 підклюПриклад конкретного використання. чений до електрода 6, а вихід до електрода 4. Вхід У конкретному випадку використовувався п'єузгоджуючого підсилювача 9 підключений до елекзоелемент з п'єзокераміки ЦТС-19 з діаметром трода 7, а вихід до електродів 2 і 3. Циліндричний 25мм та висотою 35мм. Електроди на зовнішній електрод 5 підключений до загального проводу поверхні п'єзоелемента, та торцевих поверхнях схеми. Вихідна напруга знімається з виходу узгорозташовані так, як показано на Фіг. Підсилювачі джуючого підсилювача 8. зібрані на мікросхемі К140УД8. Перетворювач працює наступним чином. Перетворювач встановлювався на вібростенд При дії на п'єзоелемент 1 сили F (тиску Р або і піддавався впливу вібрації на частоті 100Гц з прискорення а) на електродах 2, 3, 4, 6 з'являється прискоренням 1g. Потім перетворювач за допомоелектричний заряд та електрична напруга. Напругою спеціального нагрівача нагрівався до темпега з електрода 6 подається на вхід узгоджуючого ратури 50±3°С. Вимірювалася відносна похибка підсилювача 8. Підсилена напруга з підсилювача 8 для перетворювача за схемою прототипу та за подається на електрод 4. Напруга з електрода 7 схемою перетворювача, що заявляється. Резульподається на вхід узгоджуючого підсилювача 9. тати вимірів: Підсилена напруга з виходу підсилювача 9 подапрототип: =6,1% ється на електроди 2 і 3, створюючи два ланцюги перетворювач, що заявляється: =5,5%. зворотного зв'язку [див. Пьезокерамические преобразователи физических величин / Шарапов В.М. Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych, Bondarenko Yuliia Yuriivna, Didkovskyi Vitalii Semenovych, Savin Viktor Huriiovych, Sharapova Olena Valeriivna
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович, Бондаренко Юлия Юрьевна, Дидковский Виталий Семенович, Савин Виктор Гурьевич, Шарапова Елена Валерьевна
МПК / Мітки
МПК: G01L 1/16, G01P 15/09
Мітки: перетворювач, механічних, величин, п'єзоелектричний
