П’єзоелектричний перетворювач механічних величин

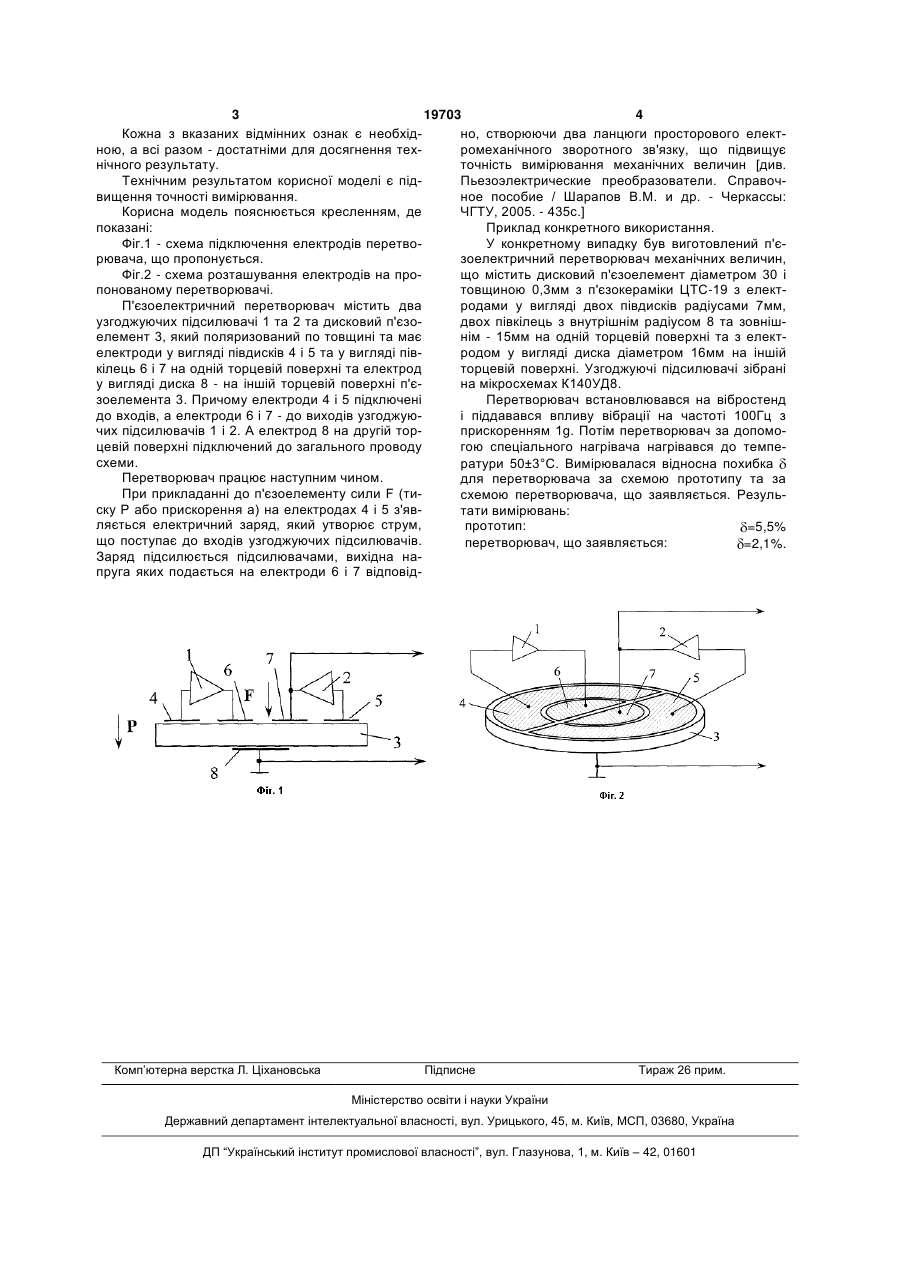

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами у вигляді циліндра, який поляризований співвісно, та узгоджуючий підсилювач, який відрізняється тим, що у перетворювач введено другий узгоджуючий підсилювач, а електроди на п'єзоелементі виконані 3 19703 4 Кожна з вказаних відмінних ознак є необхідно, створюючи два ланцюги просторового електною, а всі разом - достатніми для досягнення техромеханічного зворотного зв'язку, що підвищує нічного результату. точність вимірювання механічних величин [див. Технічним результатом корисної моделі є підПьезоэлектрические преобразователи. Справочвищення точності вимірювання. ное пособие / Шарапов В.М. и др. - Черкассы: Корисна модель пояснюється кресленням, де ЧГТУ, 2005. - 435с.] показані: Приклад конкретного використання. Фіг.1 - схема підключення електродів перетвоУ конкретному випадку був виготовлений п'єрювача, що пропонується. зоелектричний перетворювач механічних величин, Фіг.2 - схема розташування електродів на прощо містить дисковий п'єзоелемент діаметром 30 і понованому перетворювачі. товщиною 0,3мм з п'єзокераміки ЦТС-19 з електП'єзоелектричний перетворювач містить два родами у вигляді двох півдисків радіусами 7мм, узгоджуючих підсилювачі 1 та 2 та дисковий п'єзодвох півкілець з внутрішнім радіусом 8 та зовнішелемент 3, який поляризований по товщині та має нім - 15мм на одній торцевій поверхні та з електелектроди у вигляді півдисків 4 і 5 та у вигляді півродом у вигляді диска діаметром 16мм на іншій кілець 6 і 7 на одній торцевій поверхні та електрод торцевій поверхні. Узгоджуючі підсилювачі зібрані у вигляді диска 8 - на іншій торцевій поверхні п'єна мікросхемах К140УД8. зоелемента 3. Причому електроди 4 і 5 підключені Перетворювач встановлювався на вібростенд до входів, а електроди 6 і 7 - до виходів узгоджуюі піддавався впливу вібрації на частоті 100Гц з чих підсилювачів 1 і 2. А електрод 8 на другій торприскоренням 1g. Потім перетворювач за допомоцевій поверхні підключений до загального проводу гою спеціального нагрівача нагрівався до темпесхеми. ратури 50±3°С. Вимірювалася відносна похибка Перетворювач працює наступним чином. для перетворювача за схемою прототипу та за При прикладанні до п'єзоелементу сили F (тисхемою перетворювача, що заявляється. Резульску Р або прискорення а) на електродах 4 і 5 з'явтати вимірювань: ляється електричний заряд, який утворює струм, прототип: =5,5% що поступає до входів узгоджуючих підсилювачів. перетворювач, що заявляється: =2,1%. Заряд підсилюється підсилювачами, вихідна напруга яких подається на електроди 6 і 7 відповід Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
