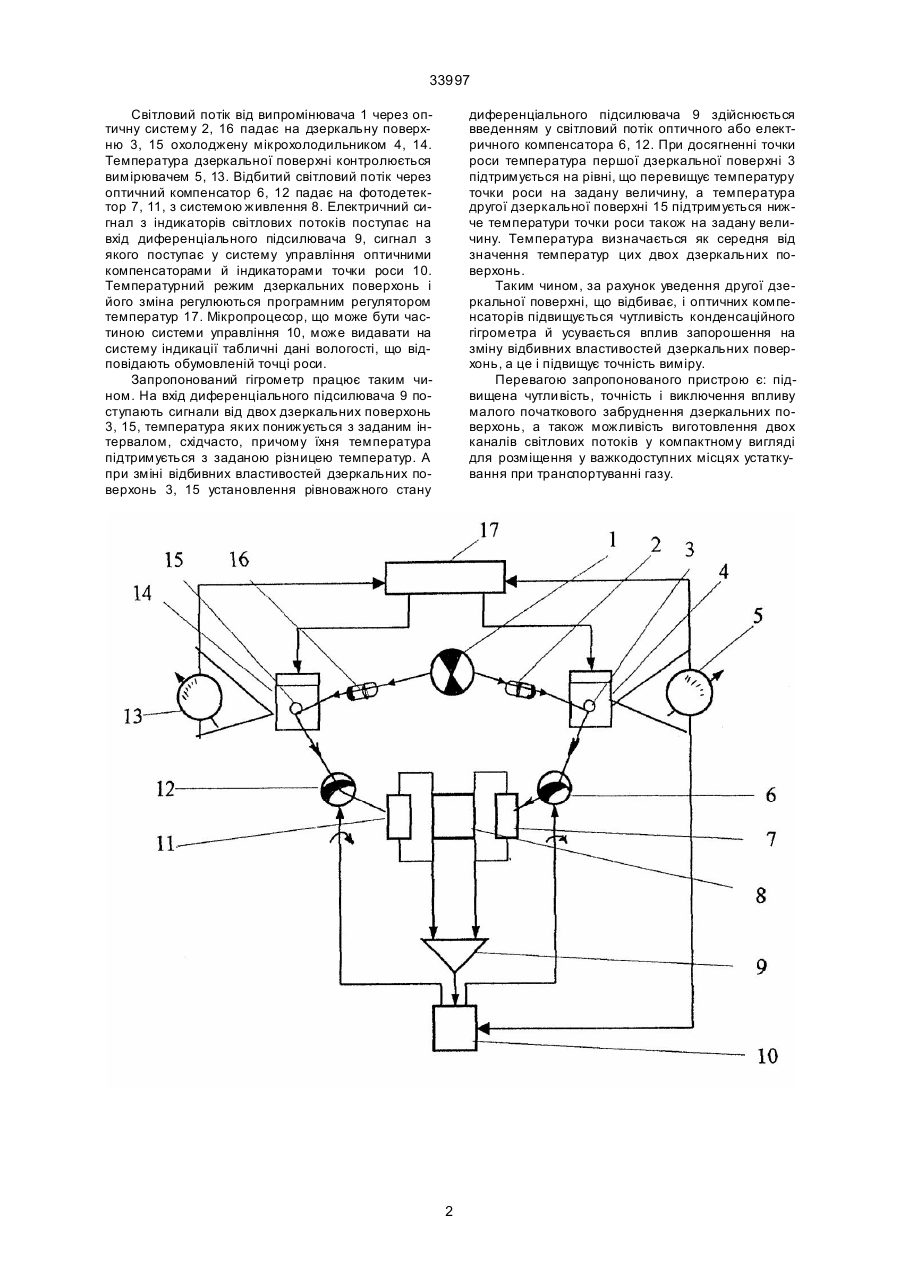

Конденсаційний гігрометр, що містить джерело світла, оптичну систему, термоелектричний регульований охолоджувач, дзеркальний віддзеркалювач і фотодетектор, і відрізняється тим, що 33997 Світловий потік від випромінювача 1 через оптичну систему 2, 16 падає на дзеркальну поверхню 3, 15 охолоджену мікрохолодильником 4, 14. Температура дзеркальної поверхні контролюється вимірювачем 5, 13. Відбитий світловий потік через оптичний компенсатор 6, 12 падає на фотодетектор 7, 11, з системою живлення 8. Електричний сигнал з індикаторів світлових потоків поступає на вхід диференціального підсилювача 9, сигнал з якого поступає у систему управління оптичними компенсаторами й індикаторами точки роси 10. Температурний режим дзеркальних поверхонь і його зміна регулюються програмним регулятором температур 17. Мікропроцесор, що може бути частиною системи управління 10, може видавати на систему індикації табличні дані вологості, що відповідають обумовленій точці роси. Запропонований гігрометр працює таким чином. На вхід диференціального підсилювача 9 поступають сигнали від двох дзеркальних поверхонь 3, 15, температура яких понижується з заданим інтервалом, східчасто, причому їхня температура підтримується з заданою різницею температур. А при зміні відбивних властивостей дзеркальних поверхонь 3, 15 установлення рівноважного стану диференціального підсилювача 9 здійснюється введенням у світловий потік оптичного або електричного компенсатора 6, 12. При досягненні точки роси температура першої дзеркальної поверхні 3 підтримується на рівні, що перевищує температуру точки роси на задану величину, а температура другої дзеркальної поверхні 15 підтримується нижче температури точки роси також на задану величину. Температура визначається як середня від значення температур цих двох дзеркальних поверхонь. Таким чином, за рахунок уведення другої дзеркальної поверхні, що відбиває, і оптичних компенсаторів підвищується чутливість конденсаційного гігрометра й усувається вплив запорошення на зміну відбивних властивостей дзеркальних поверхонь, а це і підвищує точність виміру. Перевагою запропонованого пристрою є: підвищена чутли вість, точність і виключення впливу малого початкового забруднення дзеркальних поверхонь, а також можливість виготовлення двох каналів світлових потоків у компактному вигляді для розміщення у важкодоступних місцях устаткування при транспортуванні газу. 2 33997 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3

Дивитися

Додаткова інформація

Назва патенту англійською

Condensation hygrometer

Автори англійською

Hnap Arlen Karpovych, Kovalenko Mykola Yosypovych

Назва патенту російською

Конденсационный гигрометр

Автори російською

Гнап Арлен Карпович, Коваленко Николай Иосифович

МПК / Мітки

МПК: G01N 5/00, G01N 19/00, G01N 25/66, G01N 21/01

Мітки: конденсаційний, гігрометр
