Спосіб переробки вторинного поліетилену

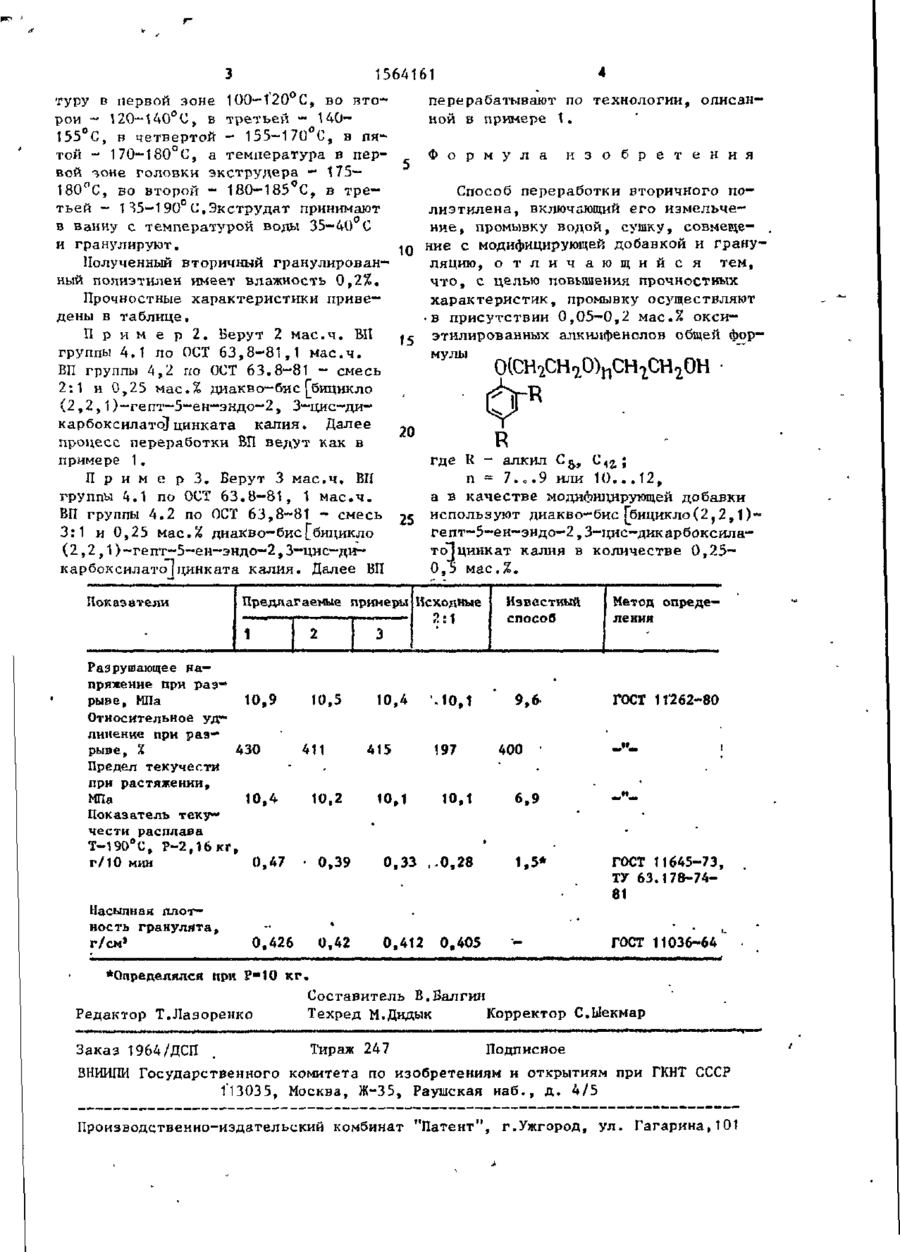

Изобретение относится к способам переработки вторичного полиэтиле на и может быть использовано при регенерации пластмассовых отходов. Изобретение позволяет повысить прочностные характеристики за счет промывки вторичного полиэтилена в присутствии 0,05-0,2 мас.ч. оксиэтилиро ванных диалкилфенолов и совмещением его с диакво-бис [Ъицикло—(2,2,1)" гепт—5—ен—эндо—2,3-цис—дикарбоксила— тої цинкатом калия, взятым в количест ве 0,25-0,5 мас.%; 1 табл. ляют от механических примесей и в смеси 1:1 массовых частей соответственно подают на дробилку мокрого помола роторного типа, где происходит одновременное дробление пленки и ее отмывка в присутствии ОЭАФ в количестве 0,1 мас.% при непрерывной подаче воды 10 л/мин. Чистую пленку подают в двухкамерный центробежный отжиматель, где высушивают до влажности 3%, а затем транспортируют по пневмопроводу в сушильные камеры, где высушивают до влажности 0,1% при TeMiiepaTvpe воздуха 40-Ъ0°С. Высушенную дробленую пленку по пневмопроводу подают в бункер—накопитель в линии ЛГТВ-90-200, где происходит смешивание ее с диакво-бис ^бицикло (2,2,1)-гепт-5-еи-эндо-2,3цисдикарбоксилато"!цинкат калия в количестве 0,25 мае./С. Регенерацию производят в экструдере , в котором уст анавливают темпера З 15641 61 туру в первой зоне 1ОО-1'2О°С, БО в т о рой - 120-М40°С, в третьей 140155 D C, н четвертой - 155-170 С, в пятой - 170-180°С, а температура в первой зоне головки экструдера - 175— 180°С, во второй - 180-185°С, в т р е тьей - Н5-19О С.Экструдат принимают в ванну с температурой воды 35-40 С и гранулируют. Полученный вторичный гранулированный полиэтилен имеет влажность 0,2%. Прочностные характеристики приведены в таблице. П р и м е р 2 . Берут 2 м а с . ч . ВИ группы 4.1 по ОСТ 6 3 , 8 - 8 1 , 1 м а с . ч . ВП группы 4,2 по ОСТ 63.8-81 - смесь 2:1 и 0,25 мас.% диакво-бис [бицикло (2,2,1)-гепт—5-ен—эндо—2, 3—цис—ди— карбоксилато] цинката к а л и я . Далее процесс переработки ВП ведут как в примере 1. П р и м е р з . Берут 3 м а с . ч . ВИ группы 4.1 по ОСТ 6 3 . 8 - 8 1 , 1 м а с . ч . ВП группы 4,2 по ОСТ 63,8-81 - смесь 3:1 и 0,25 мас.% диакво—бис[бицикло (2,2,1)~гепт-5—ен—эндо—2,3—цис—ди— карбоксилато[цинката к а л и я . Далее ВП Показатели 4 перерабатывают по технологии, описанной в примере 1. Ф о р м у л а и з о б р е т е н и я Способ переработки вторичного полиэтилена, включающий его измельчение , промывку водой, сушку, совмещение с модифицирующей добавкой и грану10 ляцию, о т л и ч а ю щ и й с я тем, что, с целью повышения прочностных характеристик, промывку осуществляют •в присутствии 0,05-0,2 мас.% окси— Ї5 этилированных алкилфенолов общей фор 20 25 где R - алкил & , 1 г ; п « 7 . „ . 9 или 1 0 . . . 1 2 , а в качестве модифицирующей добавки используют диакво—бис [бицикло ( 2 , 2 , 1 ) гепт—5—ей—эндо—2,3-цис—дикарбоксилато~]цинкат калия в количестве 0 , 2 5 0,5 мас.%. Предлагаемые примеры Исходные 2:1 Известный способ Метод определения 1 Разрушающее напряжение при разрыве, МПа 10,9 Относительное удлинение при разрыве, % 430 Предел текучести • при растяжении, МПа 10,4 Показатель текучести расплава Т-190°С, Р-2,16кг, 0,47 г/10 мин Насыпная плотность гранулята, г/см1 0,426 10,5 411 10,2 • 0,39 0,42 10,4 415 10,1 '.10,1 197 10,1 0,33 ,.0,28 0,412 9,6 400 • ' ГОСТ 1Г262-80 •.'••• 6,9 1,5* ГОСТ 11645-73, ТУ 63.178-7481 ГОСТ 11036-64 0,405 •Определялся при Р»10 к г . Составитель В.Балгил Редактор Т.Лазоренко Техред М.Дидык Корректор С.Ыекмар Заказ 1964/ДСП Тираж 247 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР Н ИИ 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
