Копач

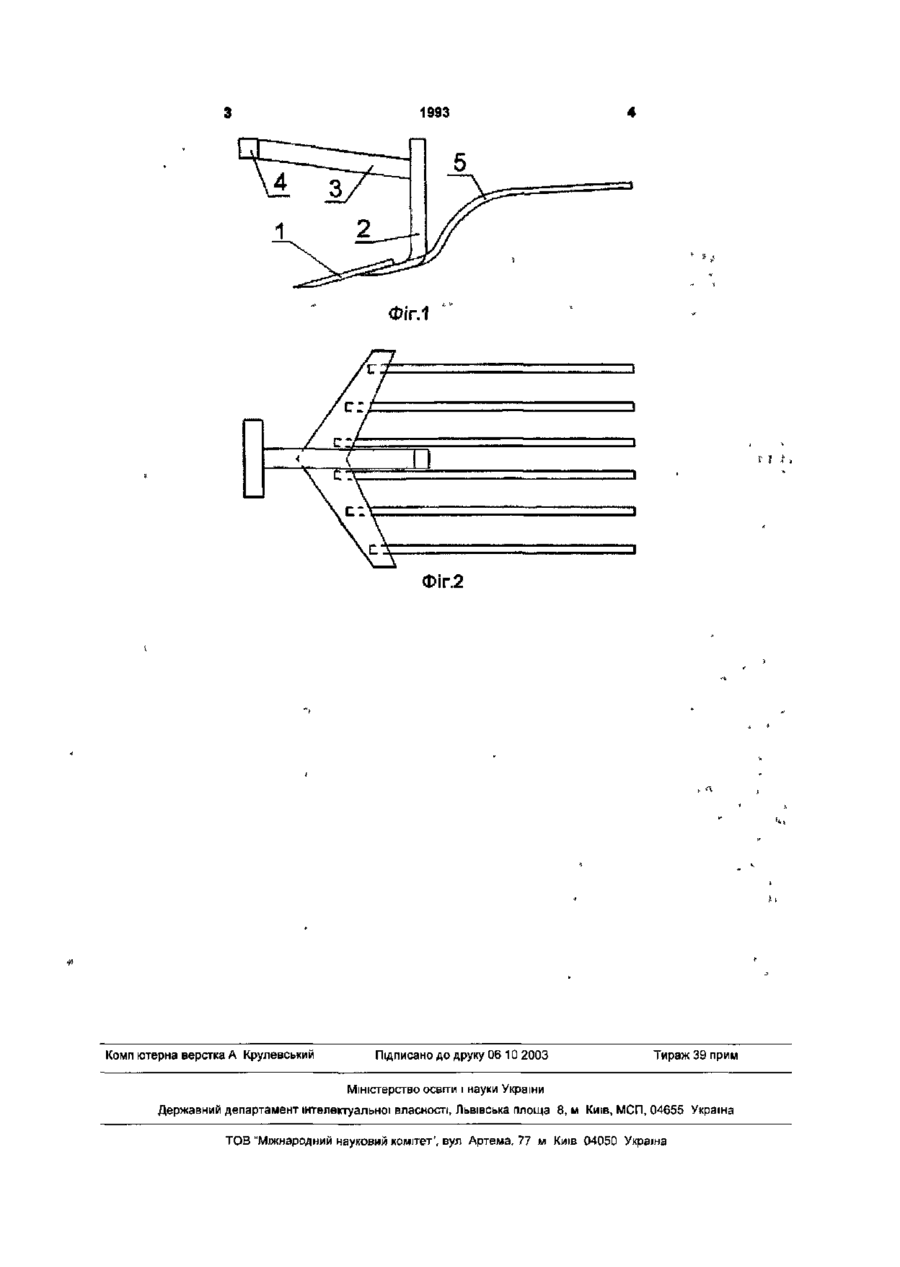

Копач, що містить стрілоподібну лапу з певним кроком встановленими подовжувачами, який відрізняється тим, що подовжувані виконані у вигляді пружних прутків, прикріплених до низу лапи і підігнутих по довжині відносно поверхні лапи спочатку доверху, а потім донизу. Іван Корисна модель відноситься до галузі машинобудування і використовується в сільському господарстві для викопування коренебульбоплодів. Відомий копач включає стрілоподібну лапу з певним кроком встановленими подовжувачами {Сельскохозяйственные и мелиоративные машины. Под общ. ред. Г.Е. Листопада. М.: Колос — 1876. — С.288. — Рис.158. — Поз.2 ). У корисній моделі вирішується задача зменшення втрат коренебульбоплодів за рахунок виконання подовжувачів. Поставлена задача вирішується тим, що подовжувачі виконані у вигляді пружних прутків, прикріплених до низу лапи і підігнутих по довжині відносно поверхні лапи спочатку доверху, а потім донизу. Завдяки такому виконанню подовжувачів вдається підвищити збір урожаю коренебульбоплодів при порівняно простій конструкції копача. На кресленнях копач представлений у вигляді збоку (фіг.1) та зверху (фіг.2). Копач складається із стрілоподібної лапи 1, закріпленої на стінці 2, яка в свою чергу з'єднана через проводок 3 з рамою 4. До низу лапи 1 при кріплені з певним кроком по ширині подовжувачі 5, які виконані у вигляді пружних прутків, підігнутих по довжині відносно поверхні лапи 1 спочатку доверху, а потім - донизу. При роботі стрілоподібна лапа 1 заглиблюється і переміщується в грунті з коренебульбоплодами зусиллями, які передаються на неї через стійку 2, поводок 3 та раму 4. Шар грунту з коренебульбоплодами спочатку піднімається лапою 1, частково руйнується і попадає на передню частину подовжувачів 5 і, завдяки їх кріпленню знизу лапи і відігнутості відносно поверхні лапи доверху, продовжує інтенсивно розрихлюватись і разом з тим просіюватись між подовжувачами, відокремлюючи таким чином коренебульбоплоди від грунту. Далі, потрапляючи без скупчення на відігнуту донизу задню частину пружинних подовжувачів 5, грунт додатково розрихлюється і остаточно ВІДСІЮЄТЬСЯ, а коренебульбоплоди викидаються пружними кінцями подовжувачів на поверхню грунту. Завдяки такому виконання подовжувачів 5, вдається відокремити коренебульбоплоди від грунту і зменшити втрати врожаю при загальній простоті конструкції' копача. СО о О) •а, 1993 ФІГ.1 ( I Фіг.2 Комп ютерна верстка А Крулевський Підписано до друку 06 10 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа 8, м Київ, МСП, 04655 Україна ТОВ "Міжнародний науковий комітет', вул Артема, 77 м Київ 04050 Україна
