Пристрій для перевірки системи вприскування палива двигуна внутрішнього згоряння

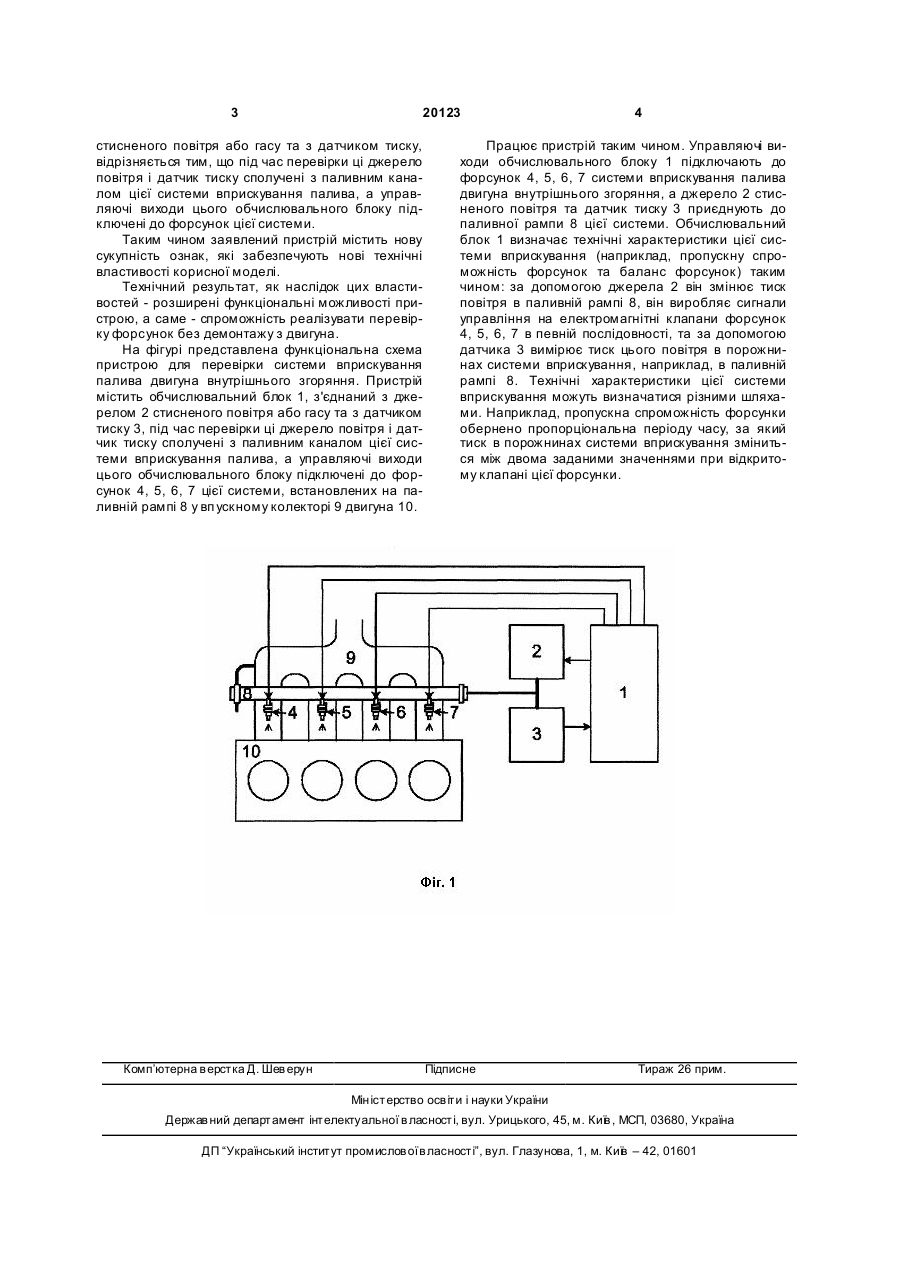

Пристрій для перевірки системи вприскування палива двигуна внутрішнього згоряння, що містить обчислювальний блок, з'єднаний з джерелом стисненого повітря або гасу та з датчиком тиску, який відрізняє ться тим, що під час перевірки джерело повітря і датчик тиску сполучені з паливним каналом системи вприскування палива, а керівні виходи обчислювального блока підключені до форсунок цієї системи. (19) (21) u200607348 (22) 03.07.2006 (24) 15.01.2007 (46) 15.01.2007, Бюл. № 1, 2007 р. (72) Шевченко Володимир Іванович, Кулик Арсеній Станіславович (73) НАЦІОН АЛЬНИЙ АЕРОКОС МІЧНИЙ УНІВЕРСИТЕТ ІМ. М.Є.ЖУКОВСЬКОГО "ХАРКІВСЬКИЙ АВІАЦІЙНИЙ ІНСТИТУТ" 3 20123 стисненого повітря або гасу та з датчиком тиску, відрізняється тим, що під час перевірки ці джерело повітря і датчик тиску сполучені з паливним каналом цієї системи вприскування палива, а управляючі виходи цього обчислювального блоку підключені до форсунок цієї системи. Таким чином заявлений пристрій містить нову сукупність ознак, які забезпечують нові технічні властивості корисної моделі. Технічний результат, як наслідок цих властивостей - розширені функціональні можливості пристрою, а саме - спроможність реалізувати перевірку форсунок без демонтажу з двигуна. На фігурі представлена функціональна схема пристрою для перевірки системи вприскування палива двигуна внутрішнього згоряння. Пристрій містить обчислювальний блок 1, з'єднаний з джерелом 2 стисненого повітря або гасу та з датчиком тиску 3, під час перевірки ці джерело повітря і датчик тиску сполучені з паливним каналом цієї системи вприскування палива, а управляючі виходи цього обчислювального блоку підключені до форсунок 4, 5, 6, 7 цієї системи, встановлених на паливній рампі 8 у вп ускному колекторі 9 двигуна 10. Комп’ютерна в ерстка Д. Шев ерун 4 Працює пристрій таким чином. Управляючі виходи обчислювального блоку 1 підключають до форсунок 4, 5, 6, 7 системи вприскування палива двигуна внутрішнього згоряння, а джерело 2 стисненого повітря та датчик тиску 3 приєднують до паливної рампи 8 цієї системи. Обчислювальний блок 1 визначає технічні характеристики цієї системи вприскування (наприклад, пропускну спроможність форсунок та баланс форсунок) таким чином: за допомогою джерела 2 він змінює тиск повітря в паливній рампі 8, він виробляє сигнали управління на електромагнітні клапани форсунок 4, 5, 6, 7 в певній послідовності, та за допомогою датчика 3 вимірює тиск цього повітря в порожнинах системи вприскування, наприклад, в паливній рампі 8. Технічні характеристики цієї системи вприскування можуть визначатися різними шляхами. Наприклад, пропускна спроможність форсунки обернено пропорціональна періоду часу, за який тиск в порожнинах системи вприскування зміниться між двома заданими значеннями при відкритому клапані цієї форсунки. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
