Зубчастопасова передача
Формула / Реферат
Зубчато-ременная передача, содержащая ремень, ведущий и ведомый шкивы с рядами смещенных в окружном направлении друг от друга зубьев, отличающаяся тем, что, с целью упрощения конструкции и повышения долговечности, зубья имеют одинаковые размеры, а ряды соединены друг с другом торцами.
Текст

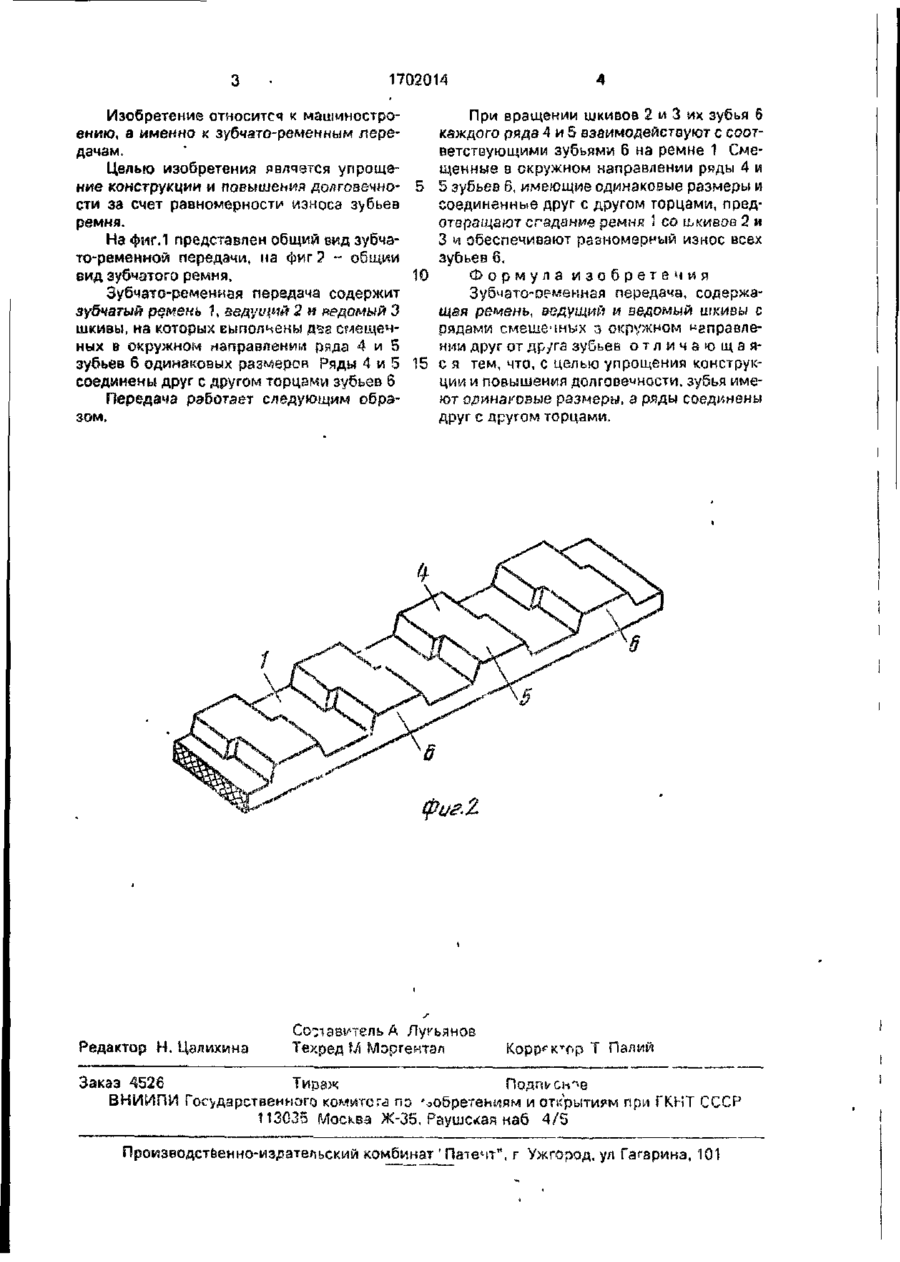

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) (5i>5 ГОСУДАРСТВЕННЫЙ (11) F 16 Н 7/02 КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ М ОТКРЫТИЯМ ПРИ ГКНТ СССР І! іГ І - W І 8 Л f Ж Г™ І У І «U» К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ t (21) 4643517/28 (22)30.01.89 (46)30.12.91. Бюл №48 (75) А И.Турменко (53)621 852(088.8) (56) Зэявка Японии N» 51-43533, ил. F 16 И 7/00, очублик 1976 (5*) ЗУБЧАТО-РЕМНННАЯ ПЕРЕДАЧ^ (571 ИзоЗретсні-іе относится к мзшинострое нию, а име-шо л зубчато-ремениым переда чам. Целью изобретения является упрощение конструкции и повышение долговечности за счет равномерности износа зубьев ремня. Смещенные на шкивах и ремне в окружном направлении ряды 4 и 5 зубьев 6, имеющие одинаковые размеры и соединенные друг с другом торцами, предотвращают спадание ремня 1 со шкивов 2 и 3 и обеспечивают равномерный износ все* зубьев б. 2 и д. о 1702014 Изобретение относится к машиностроПри вращении шкивов 2 и 3 их зубья 6 ению, а именно к зубчато-ременным лерекаждого ряда 4 и 5 взаимодействуют с соотдачам. ветствующими зубьями 6 на ремне 1 СмеЦелью изобретения pвлqeтcя упрощещенные в окружном направлении ряды 4 и ние конструкции и повышения долговечно5 зубьев 6, имеющие одинаковые размеры и сти за счет равномерности износа зубьев соединенные друг с другом торцами, предремня. отвращают сгаданые ремня » со шкивов 2 и 3 и обеспечивают разномерный износ всех На фиг.1 представлен общий вид зубчазубьев 6. то-ременной передачи, на фиг ? - общий вид зубчатого ремня. Формула изобретения 10 Зубчато-семенная передача, содержаЗубчато-ременная передача содержит щая ремень, ведущий и ведомый шкивы с зубчатый ремень 7, ведущий 2 и педомый 3 рядами смешемных з окружном вправлешкивы, на которых выполнены тз смещенним друг от др/га зубьев о т л и ч а ю щ а я * ных в окружном направлении ряда 4 и 5 с я тем, что, с целью упрощения конструкзубьев б одинаковых размеров Ряды 4 и 5 ции и повышения долговечности, зубья имесоединены друг с другом торцами зубьев 6 ют одинаковые размеры, а ряды соединены Передача работает следующим обрадруг с другом торцами. зом. Редактор Н. Цзлихина Составитель А Лугьяное Техред М Моргентал Корр*кч>р Т Палий Заказ 4526 Тираж Подпюн'чз ВНИИПИ Государственного комитета лз '^обретениям и открытиям при ГКНТ СССР 113035 Москва Ж-35, Раушская наб 4/5 Производстбенно-из,оательский комбинат ' Патент", г Ужгород, ул Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюToothed-belt transmission
Автори англійськоюTurmenko Anatolii Ivanovych
Назва патенту російськоюЗубчато-ременная передача
Автори російськоюТурменко Анатолий Иванович
МПК / Мітки
МПК: F16H 7/02
Мітки: зубчастопасова, передача
