Металева зв’язка для абразивного інструменту

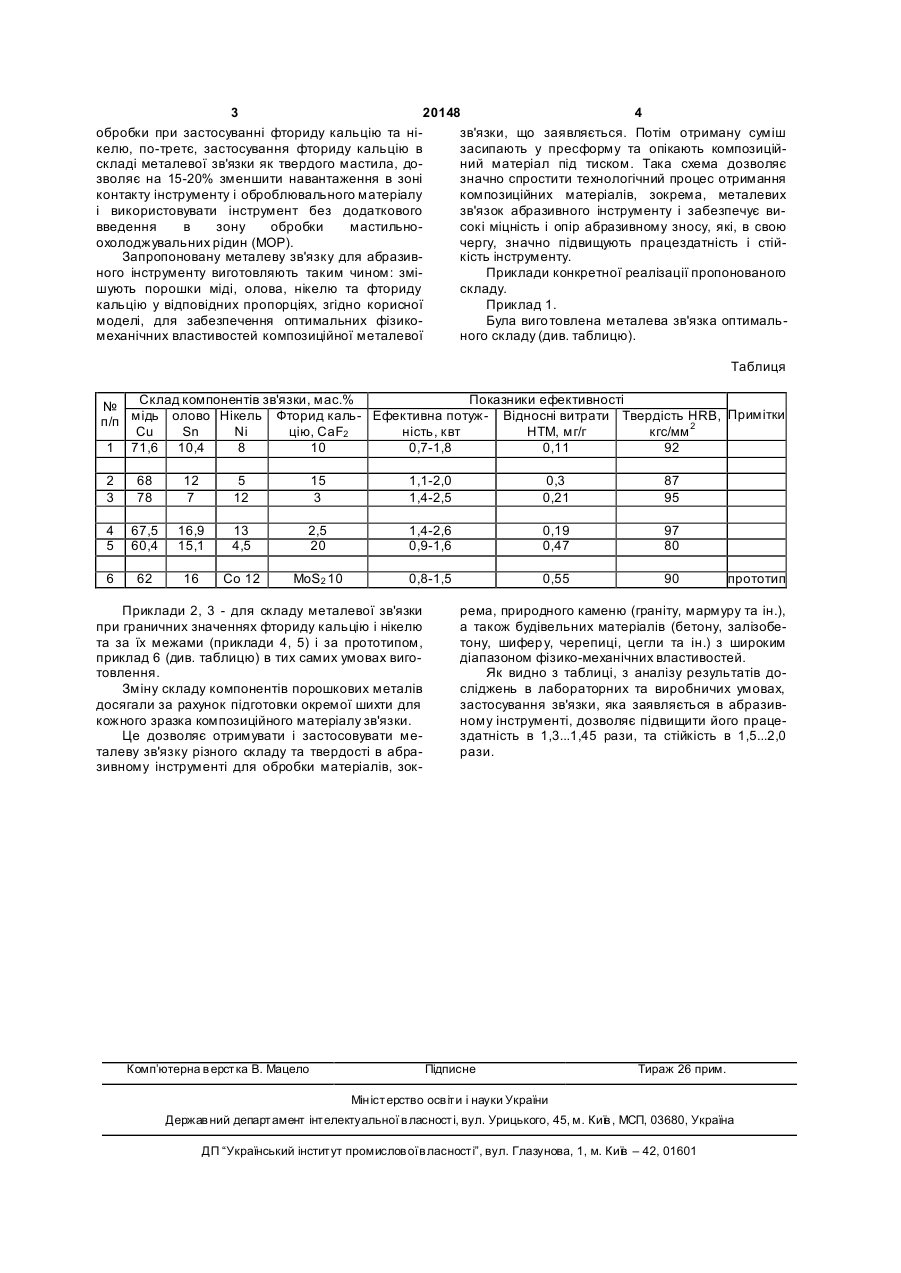

Металева зв'язка для абразивного інструменту, що містить мідь, олово, яка відрізняється тим, що додатково вводиться фторид кальцію (СаF2) і нікель при наступному співвідношенні компонентів, мас.%: Ni 5...12 СаF2 3...15 Sn 7...12 Сu решта. (19) (21) u200607520 (22) 06.07.2006 (24) 15.01.2007 (46) 15.01.2007, Бюл. № 1, 2007 р. (72) Лавріненко Валерій Іванович, Ситник Борис Васильович, Лещук Ірина Венедиктовна (73) Інститут надтвердих матеріалів НАН України, Лавріненко Валерій Іванович, Ситник Борис Васильович, Лещук Ірина Венедиктовна 3 20148 4 обробки при застосуванні фториду кальцію та нізв'язки, що заявляється. Потім отриману суміш келю, по-третє, застосування фториду кальцію в засипають у пресформу та опікають композиційскладі металевої зв'язки як твердого мастила, доний матеріал під тиском. Така схема дозволяє зволяє на 15-20% зменшити навантаження в зоні значно спростити технологічний процес отримання контакту інструменту і оброблювального матеріалу композиційних матеріалів, зокрема, металевих і використовувати інструмент без додаткового зв'язок абразивного інструменту і забезпечує вивведення в зону обробки мастильносокі міцність і опір абразивному зносу, які, в свою охолоджувальних рідин (МОР). чергу, значно підвищують працездатність і стійЗапропоновану металеву зв'язку для абразивкість інструменту. ного інструменту виготовляють таким чином: зміПриклади конкретної реалізації пропонованого шують порошки міді, олова, нікелю та фториду складу. кальцію у відповідних пропорціях, згідно корисної Приклад 1. моделі, для забезпечення оптимальних фізикоБула виго товлена металева зв'язка оптимальмеханічних властивостей композиційної металевої ного складу (див. таблицю). Таблиця Склад компонентів зв'язки, мас.% Показники ефективності № мідь олово Нікель Фторид каль- Ефективна потуж- Відносні витрати Твердість HRB, Примітки п/п Сu Sn Ni цію, CaF2 ність, квт НТМ, мг/г кгс/мм 2 1 71,6 10,4 8 10 0,7-1,8 0,11 92 2 3 68 78 12 7 5 12 15 3 1,1-2,0 1,4-2,5 0,3 0,21 87 95 4 5 67,5 60,4 16,9 15,1 13 4,5 2,5 20 1,4-2,6 0,9-1,6 0,19 0,47 97 80 6 62 16 Co 12 MoS2 10 0,8-1,5 0,55 90 Приклади 2, 3 - для складу металевої зв'язки при граничних значеннях фториду кальцію і нікелю та за їх межами (приклади 4, 5) і за прототипом, приклад 6 (див. таблицю) в тих самих умовах виготовлення. Зміну складу компонентів порошкових металів досягали за рахунок підготовки окремої шихти для кожного зразка композиційного матеріалу зв'язки. Це дозволяє отримувати і застосовувати металеву зв'язку різного складу та твердості в абразивному інструменті для обробки матеріалів, зок Комп’ютерна в ерстка В. Мацело прототип рема, природного каменю (граніту, мармуру та ін.), а також будівельних матеріалів (бетону, залізобетону, шифер у, черепиці, цегли та ін.) з широким діапазоном фізико-механічних властивостей. Як видно з таблиці, з аналізу результатів досліджень в лабораторних та виробничих умовах, застосування зв'язки, яка заявляється в абразивному інструменті, дозволяє підвищити його працездатність в 1,3...1,45 рази, та стійкість в 1,5...2,0 рази. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
