Різець

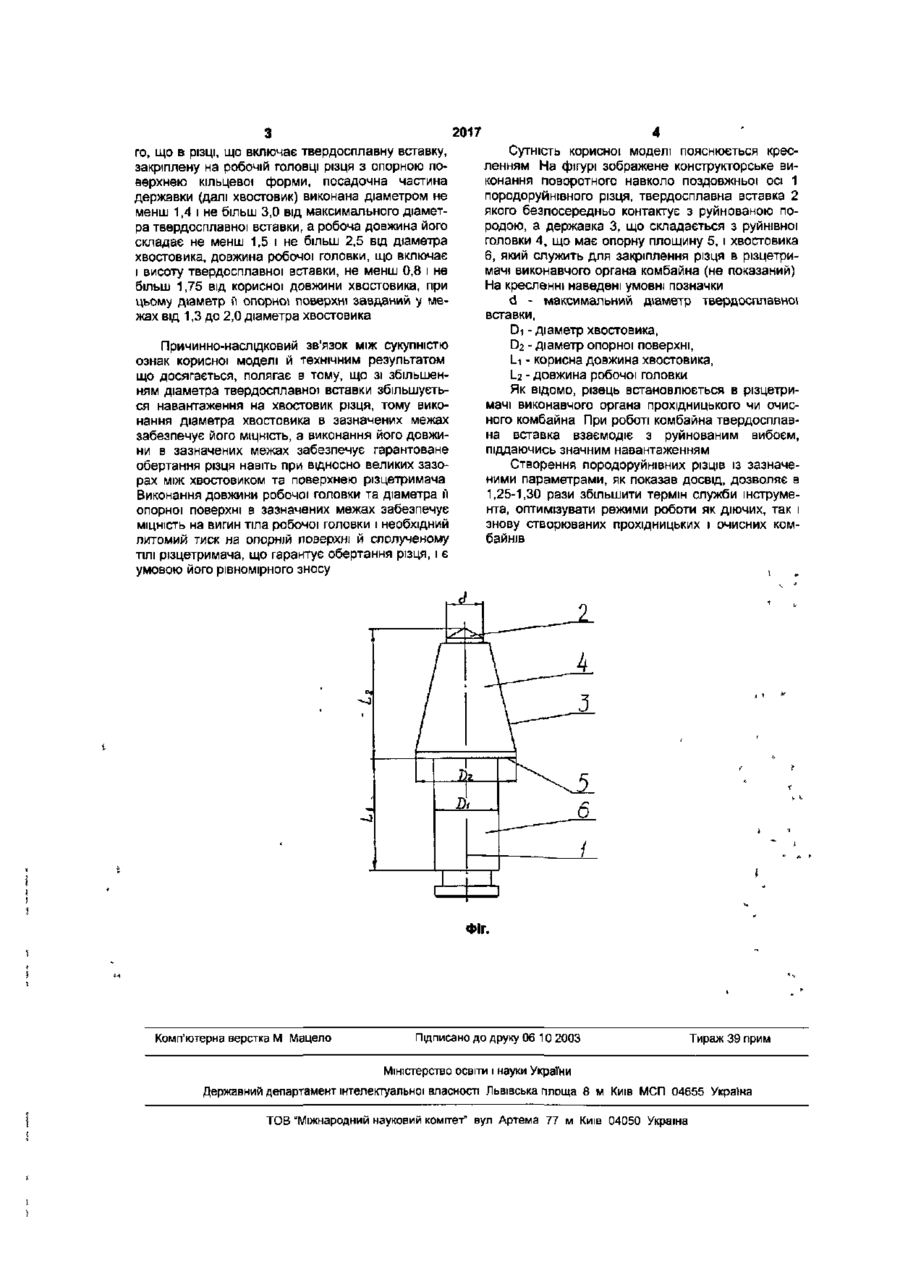

Різець, що містить твердосплавну вставку, закріплену на робочій головці з основою у вигляді опорної поверхні кільцевої форми, і хвостовик циліндричної форми, який відрізняється тим, що діаметр хвостовика складає не менше 1,4 і не більше 3,0 максимального діаметра твердосплавної вставки, його робоча довжина - не менше 1,5 і не більше 2,5 діаметра хвостовика, довжина робочої головки складає не менше 0,8 і не більше 1,75 корисної довжини хвостовика, при цьому діаметр І'І опорної поверхні заданий у межах від 1,3 до 2,0 діаметра хвостовика Корисна модель належить до гірничої промисловості, зокрема, до породоруйнівного інструмента, призначеного для оснащення виконавчих органів прохідницьких та очисних комбайнів Відомий різець, що включає симетричну щодо поздовжньої осі державку з робочою головкою і твердосплавною вставкою При цьому діаметр меншої основи робочої головки, що виконана у вигляді усіченого конуса, дорівнює діаметру основи твердосплавної вставки, а висота твердосплавної вставки над державкою складає 0,19-1,0 величини діаметра її основи, (див а.с СРСР №1704518 від ЗО 12 87 кл Е21С25/38, ДСП) До недоліків відомого різця можна віднести те, що збільшення МІЦНОСТІ твердосплавної вставки при її виконанні за розмірами, зазначеними у винаході, саме по собі не гарантує підвищення МІЦ досплавною вставкою і державку, виконану з як, якнайменше ще двома циліндричними ступінями, сполученими між собою перехідною ділянкою, діаметри яких послідовно збільшуються в напрямку робочої головки різця, й установлену у втулці різцетримача Робоча головка різця має в основі упорну поверхню кільцевої і, переважно, плоскої форми При цьому діаметр упорної поверхні робочої головки, діаметр найменшої ступіні державки залежать від діаметра найбільшої ступіні державки, а довжини найбільшої та найменшої ступіней державки і загальна довжина різця залежать від довжини втулки різцетримача Однак, конструкція прототипу не вирішує задачу оптимізацм геометричних параметрів різця в залежності від діаметра твердосплавної вставки, що є однією з основних умов надійності та ДОВГО НОСТІ та ДОВГОВІЧНОСТІ різця в цілому, тому що від ВІЧНОСТІ його роботи сутня взаємоув'язка максимального діаметра твердосплавної вставки та посадочного діаметра державки, що не дозволяє гарантувати обертання різця в різцетримачі, а це є неодмінною умовою підвищення ДОВГОВІЧНОСТІ різця при руйнуванні гірських порід З відомих рішень найбільш близьким за технічною сутністю та результатом, що досягається, є різець у складі різцевого блока (див патент Роси №2132949, кл Е21С35/18, опубл 10 07 99р., бюл №19), прийнятий за прототип Відомий різець містить робочу головку з твер В основу корисної моделі поставлена задача в різці шляхом оптимізаци параметрів його конструктивних елементів забезпечити поліпшення умов обертання різця при роботі й підвищити за рахунок цього термін служби різця Технічний результат, що повинен бути отриманий при реалізації корисної моделі, полягає в збільшенні терміну служби твердосплавної вставки, зниженні нерівномірності зносу державки різця, особливо її робочої головки, за рахунок поліпшення умов обертання різця Поставлена задача вирішується за рахунок то 2017 го, що в різці, що включає твердосплавну вставку, закріплену на робочій головці різця з опорною поверхнею кільцевої форми, посадочна частина державки (далі хвостовик) виконана діаметром не менш 1,4 і не більш 3,0 від максимального діаметра твердосплавної вставки, а робоча довжина його складає не менш 1,5 і не більш 2,5 від діаметра хвостовика, довжина робочої головки, що включає і висоту твердосплавної вставки, не менш 0,8 і не більш 1,75 від корисної довжини хвостовика, при цьому діаметр fi опорної поверхні завданий у межах від 1,3 до 2,0 діаметра хвостовика Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі й технічним результатом що досягається, полягає в тому, що зі збільшенням діаметра твердосплавної вставки збільшується навантаження на хвостовик різця, тому виконання діаметра хвостовика в зазначених межах забезпечує його міцність, а виконання його довжини в зазначених межах забезпечує гарантоване обертання різця навіть при відносно великих зазорах між хвостовиком та поверхнею різцетримача Виконання довжини робочої головки та діаметра fi опорної поверхні в зазначених межах забезпечує МІЦНІСТЬ на вигин тіла робочої головки і необхідний питомий тиск на опорній поверхні й сполученому ТІЛІ різцетримача, що гарантує обертання різця, і є умовою його рівномірного зносуСутність корисної моделі пояснюється кресленням На фігурі зображене конструкторське виконання поворотного навколо поздовжньої осі 1 породоруйнівного різця, твердосплавна вставка 2 якого безпосередньо контактує з руйнованою породою, а державка 3, що складається з руйнівної головки 4, що має опорну площину 5, і хвостовика 6, який служить для закріплення різця в різцетримачі виконавчого органа комбайна (не показаний) На кресленні наведені умовні позначки d - максимальний діаметр твердосплавної вставки, Di - діаметр хвостовика, D2 - діаметр опорної поверхні, І_і - корисна довжина хвостовика, І_2 - довжина робочої головки Як відомо, різець встановлюється в різцетримачі виконавчого органа прохідницького чи очисного комбайна При роботі комбайна твердосплавна вставка взаємодіє з руйнованим вибоєм, піддаючись значним навантаженням Створення породоруйнівних різців із зазначеними параметрами, як показав досвід, дозволяє в 1,25-1,30 рази збільшити термін служби інструмента, оптимізувати режими роботи як діючих, так і знову створюваних прохідницьких і очисних комбайнів Фіг. Комп'ютерна верстка М Мацело Підписано до друку 06 10 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ТОВ "Міжнародний науковий комітет' вул Артема 77 м Київ 04050 Україна
