Пристрій для очищення стічних вод від нафтопродуктів та аміаку
Номер патенту: 2016
Опубліковано: 15.09.2003
Формула / Реферат
1. Пристрій для очищення стічних вод від нафтопродуктів та аміаку, що містить корпус, розділений перетинками на два відсіки, один з яких заповнений дрібним коксом, а другий - нейтралізатором і обладнаний підвідними патрубком та трубою і відвідним патрубком, який відрізняється тим, що діаметр підвідного патрубка складає 1,2-1,9 діаметра підвідної труби, який визначають залежністю:
ДТ = 100 + V• 0,006 мм,
де
ДТ - діаметр підвідної труби для коксової касети, мм;
V - об'єм дрібного коксу та нейтралізатора, л.
2. Пристрій по п. 1, який відрізняється тим, що дрібний кокс та нейтралізатор розміщені в касеті, встановленій у відсіку з можливістю її заміни.
Текст

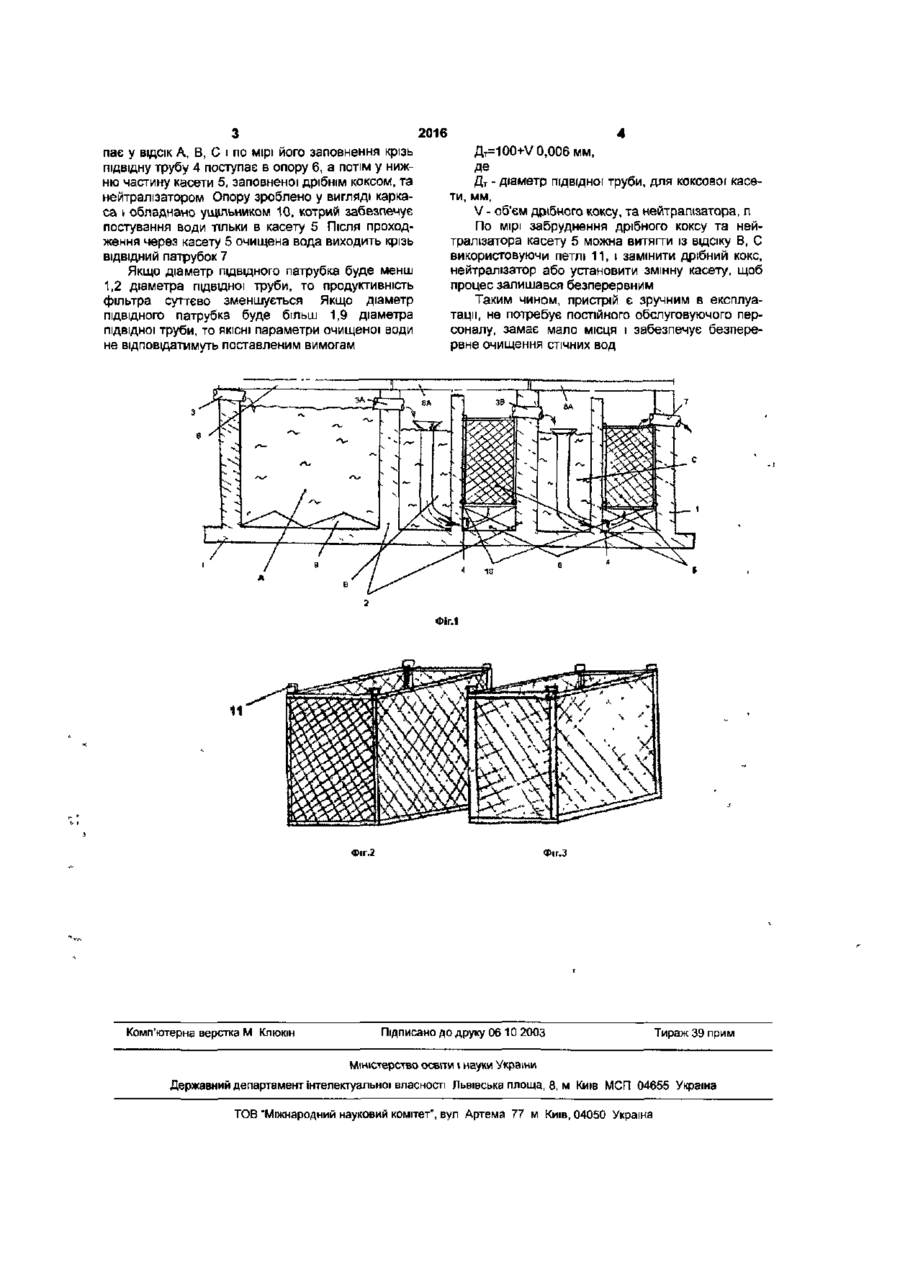

1 Пристрій для очищення стічних вод від нафтопродуктів та аміаку, що містить корпус, розділений перетинками на два ВІДСІКИ, ОДИН З яких заповнений дрібним коксом, а другий - нейтралізатором і обладнаний ПІДВІДНИМИ патрубком Корисна модель стосується очищення стокових або ливневих вод і може застосовуватися для очищення від нафтовмісних речовин, та аміаку де є в цьому потреба Відомим Є пристрій для очищення стокових вод „Фероксер' пат РФ №2029735, 6 С 02 F 6, б №6, 1995 р , прийнятий за прототип, що має корпус, розділений перепоною на два ВІДСІКИ, ОДИН З яких заповнено коксом а другий обладнано підводними патрубком та трубою для відведення і відведення води Однак цей пристрій є складним за конструкцією і потребує додаткових витрат при експлуатації, а також в ньому не передбачена зручна зміна фільтруючої сировини В основу корисної моделі поставлена задача створити пристрий для очищення стокових вод від нафтопродуктів та аміаку шляхом зміни конструкції пристрою та взаємного розташування конструктивних елементів, з метою забезпечення стабільності роботи пристрою та безперервного очищення Поставлена задача вирішується тим, що в пристрої для очищення стічних вод від нафтопродуктів та аміаку, що містить корпус, розділеній перетинками на три ВІДСІКИ, один з яких заповнений дрібним коксом, а другий нейтралізатором, що обладнаний ПІДВІСНИМИ патрубками та трубою і та трубою і ВІДВІДНИМ патрубком, який відрізняється тим, що діаметр ПІДВІДНОГО патрубка складає 1,2-1,9 діаметра підвідної труби, який визначають залежністю Дт = 100 + V- 0,006 мм, де Дт - Діаметр підвідної труби для коксової касети, мм, V - об'єм дрібного коксу та нейтралізатора л 2 Пристрій по п 1, який відрізняється тим, що дрібний кокс та нейтралізатор розміщені в касеті, встановленій у відсіку з можливістю и заміни ВІДВІДНИМ патрубком, у ВІДПОВІДНОСТІ ДО корисної моделі, діаметр ПІДВІДНОГО патрубка складає 1,2 1,9 діаметра підвідної труби, який визначають за залежністю Дт=100+У 0,006 мм, де Дт - діаметр підвідної труби, для коксової касети, мм V - об'єм дрібного коксу, та нейтралізатора, л Крім того, дрібний кокс та нейтралізатор поміщено в касету, установлену у ВІДСІК З МОЖЛИВІСТЮ заміни На фіг 1 зображена схема очисних споруд для очищення стічних вод від нафтопродуктів та аміаку На фіг 2 - касета для дрібного коксу На фіг 3 - касета для нейтралізатора Пристрій для очищення має корпус 1 {фіг 1), розділеній на ВІДСІКИ А і В та С з перетинками 2 Відсік А обладнано ПІДВІДНИМ патрубком З ЗА, ЗВ та ПІДВІДНОЮ трубою 4 У відсіку В на опору 6 і ущільник 10 установлено касету 5, заповнену дрібним коксом і нейтралізатором, та ВІДВІДНИЙ патрубок 7 ВІДСІК А зачинено накривкою 8, а ВІДСІК В, з накривкою 8А, касети 5 можна замінити за допомогою петель 11 (фіг 2) Пристрій для очищення працює так Забруднена вода крізь ПІДВІДНИХ патрубків З ЗА, ЗВ посту (О о CM 2016 пае у ВІДСІК А, В, С і по мірі його заповнення крізь підвідну трубу 4 поступає в опору 6, а потім у нижню частину касети 5, заповненої дрібнім коксом, та нейтралізатором Опору зроблено у вигляді каркаса і обладнано ущільником 10, котрий забезпечує постування води тільки в касету 5 Після проходження через касету 5 очищена вода виходить крізь ВІДВІДНИЙ патрубок 7 Якщо діаметр ПІДВІДНОГО патрубка буде менш 1,2 діаметра підвідної труби, то продуктивність фільтра суттєво зменшується Якщо діаметр ПІДВІДНОГО патрубка буде більш 1,9 діаметра підвідної труби, то ЯКІСНІ параметри очищеної води не відповідатимуть поставленим вимогам flT=100+V 0,006 мм, Де Д т - діаметр підвідної труби, для коксової касети, мм, V - об'єм дрібного коксу, та нейтралізатора, п По мірі забруднення дрібного коксу та нейтралізатора касету 5 можна витягти із відсіку В, С використовуючи петлі 11,1 замінити дрібний кокс, нейтралізатор або установити змінну касету, щоб процес залишався безперервним Таким чином, пристрій є зручним в експлуатації, не потребує постійного обслуговуючого персоналу, замає мало місця і забезпечує безперервне очищення стічних вод ФІг.1 Фіг.2 Комп'ютерна верстка М Клюкін Фіг.З Підписано до друку 06 10 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа, 8, м Київ МСП 04655 Україна ТОВ "Міжнародний науковий комітет", вуп Артема 77 м Київ, 04050 Україна
ДивитисяДодаткова інформація
Автори англійськоюLohvinov Yurii Viktorovych
Автори російськоюЛогвинов Юрий Викторович
МПК / Мітки
МПК: C02F 1/46
Мітки: аміаку, нафтопродуктів, стічних, очищення, пристрій, вод
