Хвильова зубчата передача

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 20259

Опубліковано: 15.01.2007

Автори: Генералов Олег Олександрович, Шуріна Марія Леонідівна, Маргуліс Михайло Володимирович

Завантажити PDF файл.

Формула / Реферат

1. Хвильова зубчата передача, що містить генератор хвиль, гнучке колесо, яке з'єднане через зубчату передачу з вихідним валом, на внутрішньому кінці якого установлено підшипниковий вузол, яка відрізняється тим, що зубчата передача включає подвійну зубчату муфту, а вихідний вал виконано порожнистим, при цьому подвійна зубчата муфта установлена таким чином, що ділянка зачеплення її з вихідним валом розташована на одному рівні з підшипниковим вузлом.

2. Хвилева зубчата передача за п. 1, яка відрізняється тим, що зубчата передача, яка з'єднує гнучке колесо, подвійну зубчату муфту і внутрішній кінець вихідного вала має шліцьовий профіль.

Текст

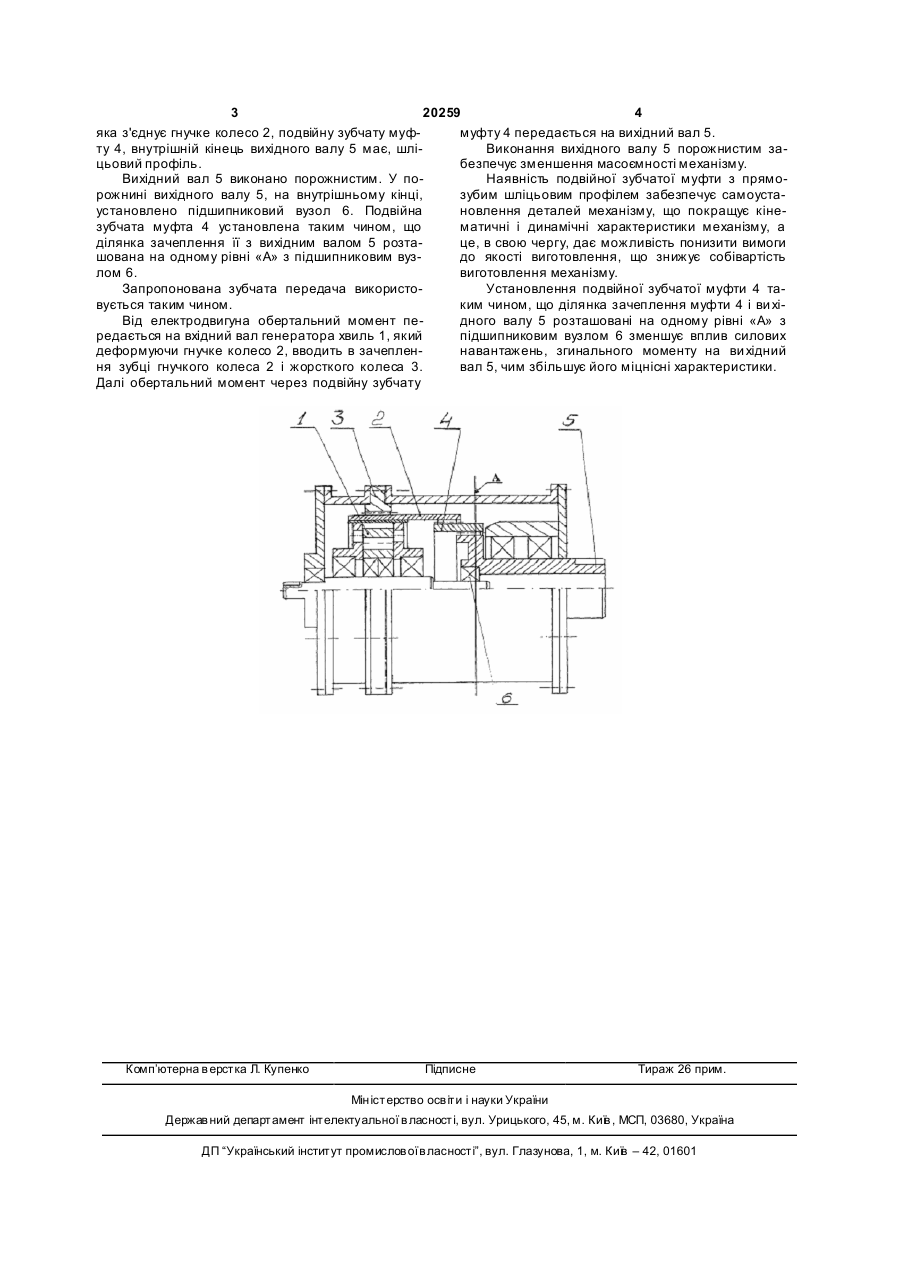

1. Хвильова зубчата передача, що містить генератор хвиль, гнучке колесо, яке з'єднане через 3 20259 4 яка з'єднує гнучке колесо 2, подвійну зубчату муфмуфту 4 передається на вихідний вал 5. ту 4, внутрішній кінець вихідного валу 5 має, шліВиконання вихідного валу 5 порожнистим зацьовий профіль. безпечує зменшення масоємності механізму. Вихідний вал 5 виконано порожнистим. У поНаявність подвійної зубчатої муфти з пряморожнині вихідного валу 5, на внутрішньому кінці, зубим шліцьовим профілем забезпечує самоустаустановлено підшипниковий вузол 6. Подвійна новлення деталей механізму, що покращує кінезубчата муфта 4 установлена таким чином, що матичні і динамічні характеристики механізму, а ділянка зачеплення її з вихідним валом 5 розтаце, в свою чергу, дає можливість понизити вимоги шована на одному рівні «А» з підшипниковим вуздо якості виготовлення, що знижує собівартість лом 6. виготовлення механізму. Запропонована зубчата передача використоУстановлення подвійної зубчатої муфти 4 тавується таким чином. ким чином, що ділянка зачеплення муфти 4 і ви хіВід електродвигуна обертальний момент педного валу 5 розташовані на одному рівні «А» з редається на вхідний вал генератора хвиль 1, який підшипниковим вузлом 6 зменшує вплив силових деформуючи гнучке колесо 2, вводить в зачепленнавантажень, згинального моменту на ви хідний ня зубці гнучкого колеса 2 і жорсткого колеса 3. вал 5, чим збільшує його міцнісні характеристики. Далі обертальний момент через подвійну зубчату Комп’ютерна в ерстка Л. Купенко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Wave gear

Автори англійською

Marhulis Mykhailo Volldymyrovyh, Heneralov Oleh Oleksandrovych

Назва патенту російською

Волновая зубчатая передача

Автори російською

Маргулис Михаил Владимирович, Генералов Олег Александрович

МПК / Мітки

МПК: F16H 1/00

Мітки: хвильова, передача, зубчата
