Установка для підмивання вимені корів

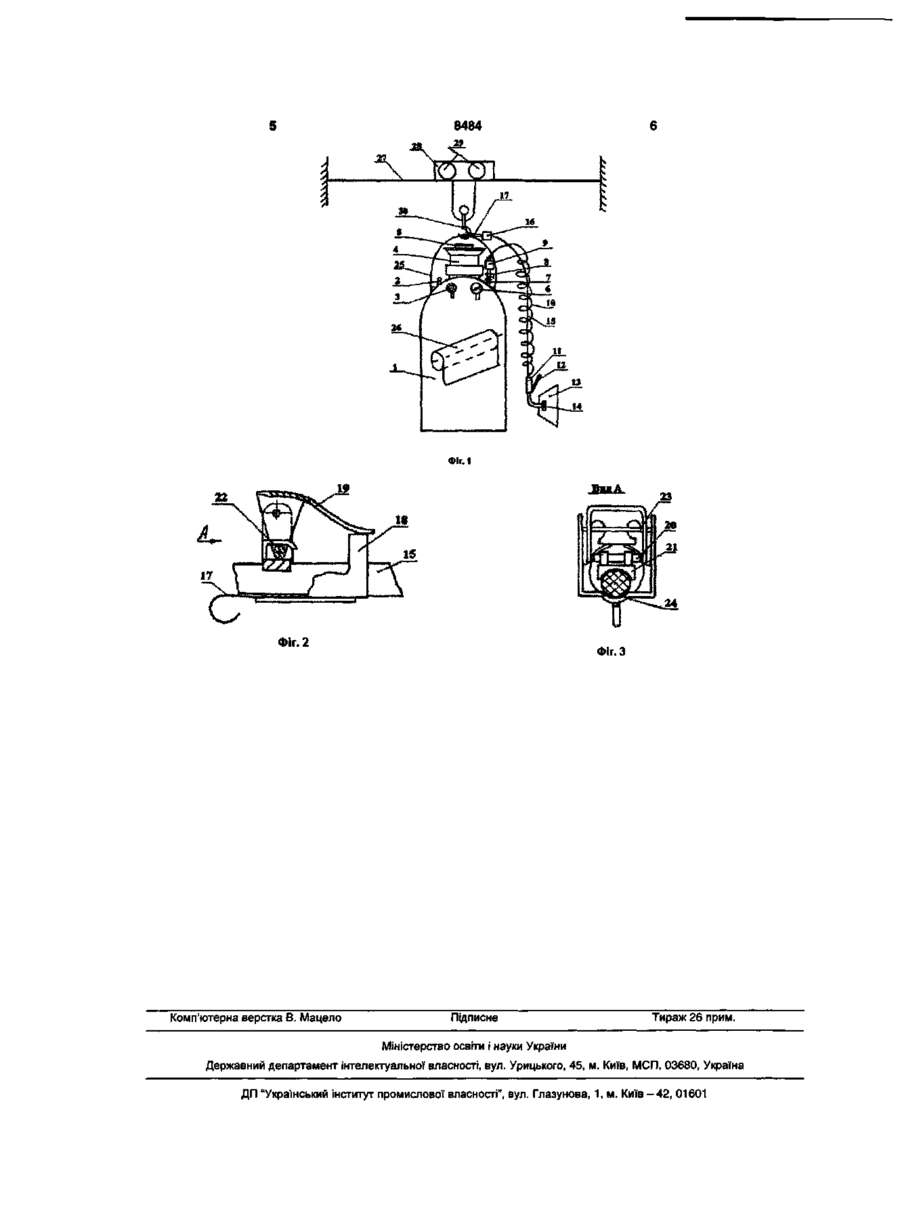

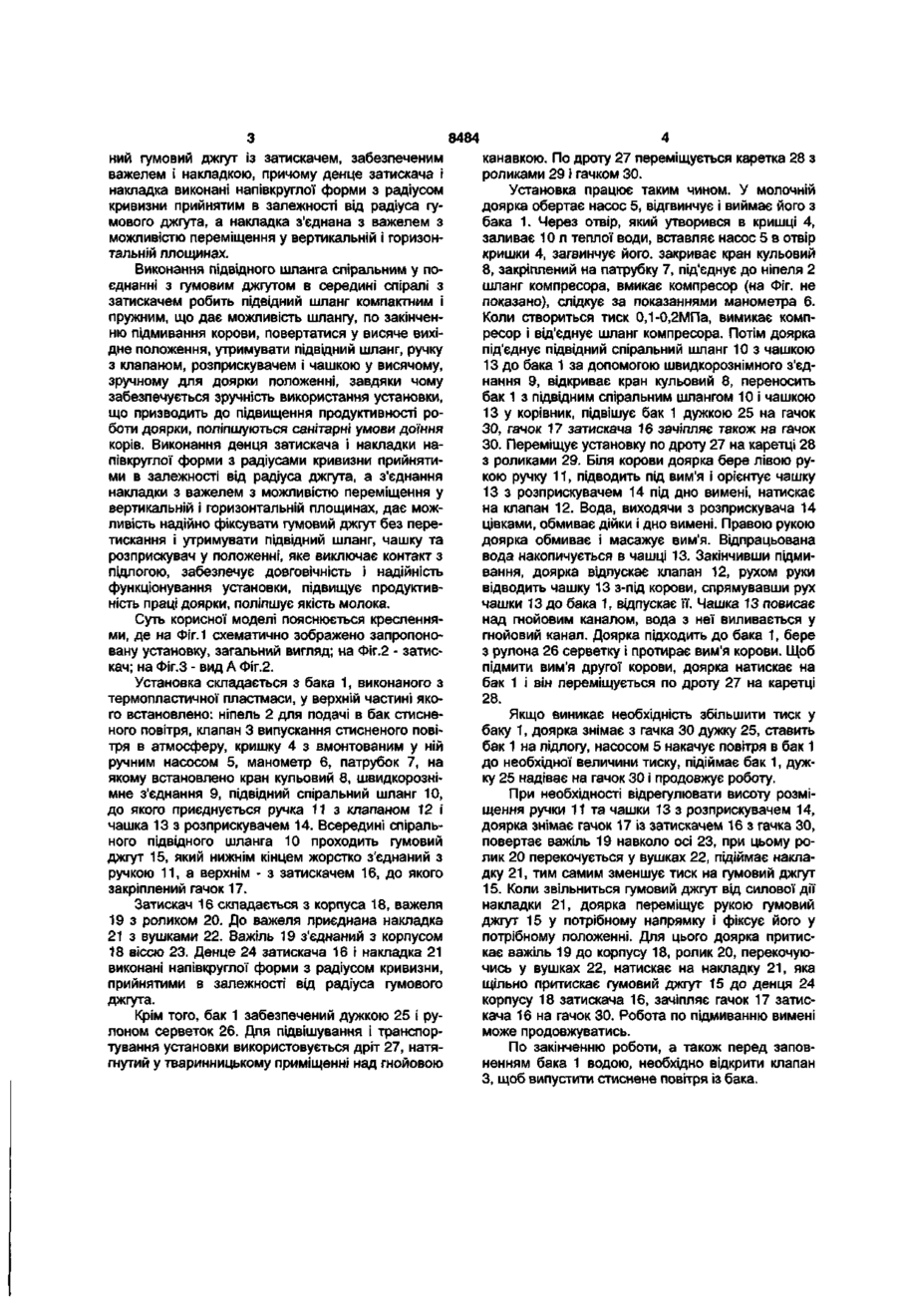

Установка для підмивання вимені корів, що містить бак з кришкою, підвідний шланг та чашку з со 00 00 о 8484 ний гумовий джгут із затискачем, забезпеченим важелем і накладкою, причому денце затискача і накладка виконані напівкруглої форми з радіусом кривизни прийнятим в залежності від радіуса гумового джгута, а накладка з'єднана з важелем з можливістю переміщення у вертикальній і горизонтальній площинах. Виконання підвідного шланга спіральним у поєднанні з гумовим джгутом в середині спіралі з затискачем робить підвідний шланг компактним і пружним, що дає можливість шлангу, по закінченню підмивання корови, повертатися у висяче вихідне положення, утримувати підвідний шланг, ручку з клапаном, розприскувачем і чашкою у висячому, зручному для доярки положенні, завдяки чому забезпечується зручність використання установки, що призводить до підвищення продуктивності роботи доярки, поліпшуються санітарні умови доїння корів. Виконання денця затискача і накладки напівкруглої форми з радіусами кривизни прийнятими в залежності від радіуса джгута, а з'єднання накладки з важелем з можливістю переміщення у вертикальній і горизонтальній площинах, дає можливість надійно фіксувати гумовий джгут без перетискання і утримувати підвідний шланг, чашку та розприскувач у положенні, яке виключає контакт з підлогою, забезпечує довговічність і надійність функціонування установки, підвищує продуктивність праці доярки, поліпшує якість молока. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 схематично зображено запропоновану установку, загальний вигляд; на Фіг.2 - затискач; на Фіг.З - вид А Фіг.2. Установка складається з бака 1, виконаного з термопластичної пластмаси, у верхній частині якого встановлено: ніпель 2 для подачі в бак стисненого повітря, клапан 3 випускання стисненого повітря в атмосферу, кришку 4 з вмонтованим у ній ручним насосом 5, манометр 6, патрубок 7, на якому встановлено кран кульовий 8, швидкорознімне з'єднання 9, підвідний спіральний шланг 10, до якого приєднується ручка 11 з клапаном 12 і чашка 13 з розприскувачем 14. Всередині спірального підвідного шланга 10 проходить гумовий джгут 15, який нижнім кінцем жорстко з'єднаний з ручкою 11, а верхнім - з затискачем 16, до якого закріплений гачок 17. Затискач 16 складається з корпуса 18, важеля 19 з роликом 20. До важеля приєднана накладка 21 з вушками 22. Важіль 19 з'єднаний з корпусом 18 віссю 23. Денце 24 затискача 16 і накладка 21 виконані напівкруглої форми з радіусом кривизни, прийнятими в залежності від радіуса гумового джгута. Крім того, бак 1 забезпечений дужкою 25 і рулоном серветок 26. Для підвішування і транспортування установки використовується дріт 27, натягнутий у тваринницькому приміщенні над гнойовою канавкою. По дроту 27 переміщується каретка 28 з роликами 29 і гачком ЗО. Установка працює таким чином. У молочній доярка обертає насос 5, відгвинчує і виймає його з бака 1. Через отвір, який утворився в кришці 4, заливає 10 л теплої води, вставляє насос 5 в отвір кришки 4, загвинчує його, закриває кран кульовий 8, закріплений на патрубку 7, під'єднує до ніпеля 2 шланг компресора, вмикає компресор (на Фіг. не показано), слідкує за показаннями манометра 6. Коли створиться тиск 0,1-0,2МПа, вимикає компресор і від'єднує шланг компресора. Потім доярка під'єднує підвідний спіральний шланг 10 з чашкою 13 до бака 1 за допомогою швидкорознімного з'єднання 9, відкриває кран кульовий 8, переносить бак 1 з підвідним спіральним шлангом 10 і чашкою 13 у корівник, підвішує бак 1 дужкою 25 на гачок ЗО, гачок 17 затискача 16 зачіпляє також на гачок ЗО. Переміщує установку по дроту 27 на каретці 28 з роликами 29. Біля корови доярка бере лівою рукою ручку 11, підводить під вим'я і орієнтує чашку 13 з розприскувачем 14 під дно вимені, натискає на клапан 12. Вода, виходячи з розприскувача 14 цівками, обмиває дійки і дно вимені. Правою рукою доярка обмиває і масажує вим'я. Відпрацьована вода накопичується в чашці 13. Закінчивши підмивання, доярка відпускає клапан 12, рухом руки відводить чашку 13 з-під корови, спрямувавши рух чашки 13 до бака 1, відпускає її. Чашка 13 повисає над гнойовим каналом, вода з неї виливається у гнойовий канал. Доярка підходить до бака 1, бере з рулона 26 серветку і протирає вим'я корови. Щоб підмити вим'я другої корови, доярка натискає на бак 1 і він переміщується по дроту 27 на каретці 28. Якщо виникає необхідність збільшити тиск у баку 1, доярка знімає з гачка ЗО дужку 25, ставить бак 1 на підлогу, насосом 5 накачує повітря в бак 1 до необхідної величини тиску, підіймає бак 1, дужку 25 надіває на гачок ЗО і продовжує роботу. При необхідності відрегулювати висоту розміщення ручки 11 та чашки 13 з розприскувачем 14, доярка знімає гачок 17 із затискачем 16 з гачка ЗО, повертає важіль 19 навколо осі 23, при цьому ролик 20 перекочується у вушках 22, підіймає накладку 21, тим самим зменшує тиск на гумовий джгут 15. Коли звільниться гумовий джгут від силової дії накладки 21, доярка переміщує рукою гумовий джгут 15 у потрібному напрямку і фіксує його у потрібному положенні. Для цього доярка притискає важіль 19 до корпусу 18, ролик 20, перекочуючись у вушках 22, натискає на накладку 21, яка щільно притискає гумовий джгут 15 до денця 24 корпусу 18 затискача 16, зачіпляє гачок 17 затискача 16 на гачок ЗО. Робота по підмиванню вимені може продовжуватись. По закінченню роботи, а також перед заповненням бака 1 водою, необхідно відкрити клапан З, щоб випустити стиснене повітря із бака. 8484 Фіг. 1 Фіг. 2 Комп'ютерна верстка В. Мацело Фіг. З Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
