Формула / Реферат

Іонізатор, що має високовольтне джерело електричної напруги та іоностворюючий електрод, який відрізняється тим, що додатково містить підвищувальний трансформатор, газопровідний шланг з клапаном подачі газу, який з'єднує джерело стисненого газу з іонізаційною камерою, яка виконана у вигляді циліндра з діелектричного матеріалу і має сопло, причому на поверхні іонізаційної камери розташована кнопка-вмикач, у її порожнині знаходяться високовольтний та заземлений електроди для створення дугового розряду, а високовольтне джерело електричної напруги є джерелом як постійної, так і змінної напруги.

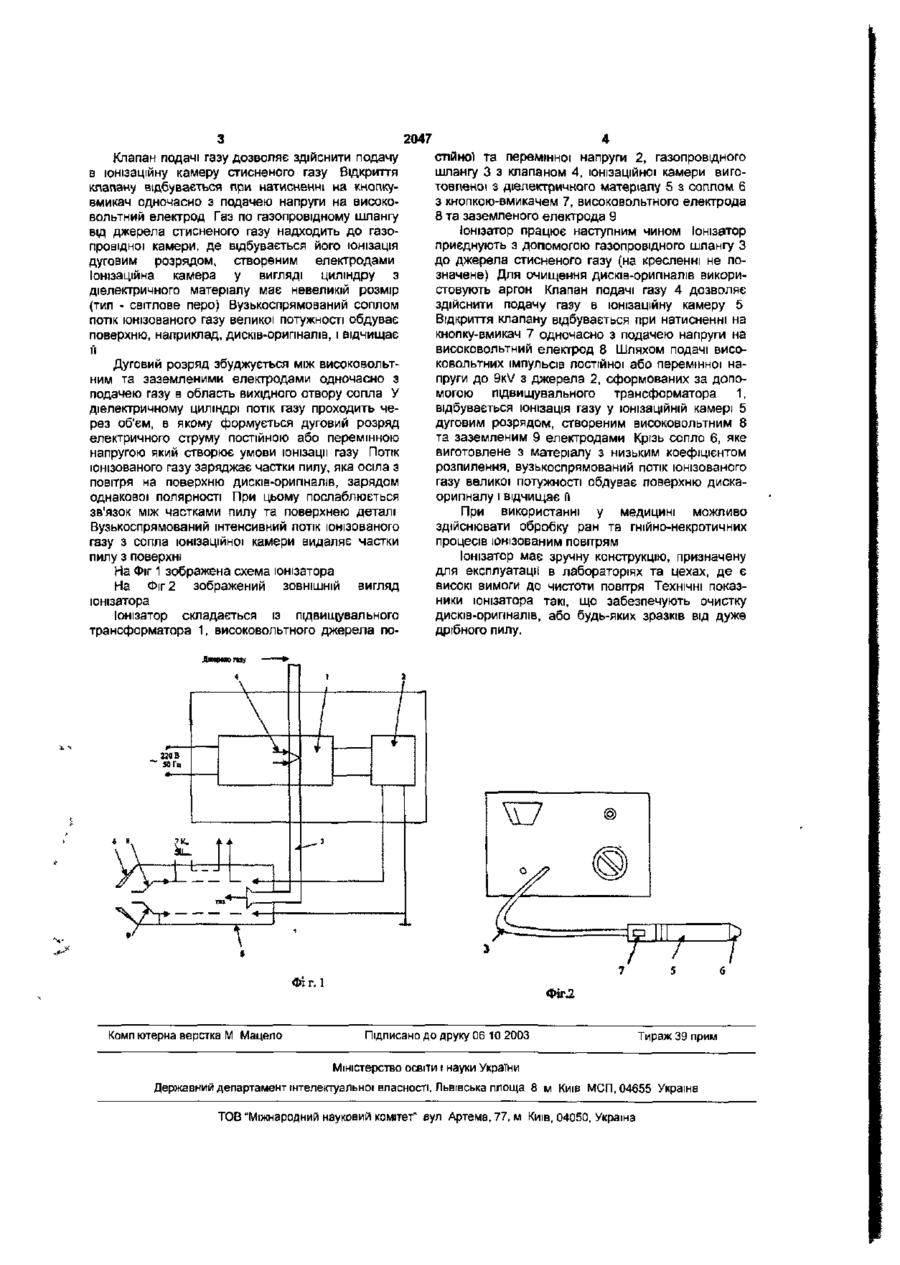

Текст

Іонізатор, що має високовольтне джерело електричної напруги та юностворюючий електрод, Корисна модель відноситься до газорозрядних пристроїв для одержання інтенсивного іонізованого газового потоку, та може бути використана для очистки оптичних дисків-орипналів, призначених для виготовлення компакт-дисків, а також для підготовки дослідних зразків для наукових досліджень, в тому числі, в медицині Для оптичних носіїв інформації за звичай використовують механічні способи очистки Відомий пристрій для очистки компакт-диска (патент США №5228022, МПК G11B3/58, 23/50, 33/14, 93 07 13) з допомогою якого механічним способом здійснюють видалення пилу з верхньої поверхні компакт-диска Цей пристрій неможливо використати в технологи виробництва компакт-дисків на етапі очистки оптичних дисків-орипналів, щоб не пошкодити їхню зовнішню поверхню, та забезпечити потрібну чистоту поверхні Відома очистка компакт-дисків рідиною (патент Франції №2756656, MnKG11B3/58) При відчищені оптичного диску-орипналу неприпустимо попадання на його поверхню рідини або її пари, тому цей винахід неможливо застосувати на етапі очистки дисків-орипналів Найбільш близьким аналогом до запропонованої корисної моделі є аероіонізатор (патент України №10992, МПК5 A61N1/44, Бюл №4, 25 12 96) що має високовольтне джерело постійного струму, до від'ємного полюсу якого приєдна який відрізняється тим, що додатково містить підвищувальний трансформатор, газопровідний шланг з клапаном подачі газу, який з'єднує джерело стисненого газу з іонізаційною камерою, яка виконана у вигляді циліндра з діелектричного матеріалу і має сопло, причому на поверхні іонізаційної камери розташована кнопка-вмикач, у її порожнині знаходяться високовольтний та заземлений електроди для створення дугового розряду, а високовольтне джерело електричної напруги є джерелом як постійної, так і змінної напруги. ний юноутворюючий електрод, здійснений у вигляді провідної решітки особливої конструкції Недоліками цього пристрою є відсутність іонізаційної камери, що не дає можливості створювати вузькоспрямований потік іонізованих часток великої потужності, не створює захист від попадання вологи з повітря Відома конструкція не може забезпечити супроводження високих технологічних процесів на етапі очистки поверхні дисківорипналів В основу корисної моделі "Іонізатор" поставлено задачу створення іонізатора зручної конструкції для використання у технології виготовлення дисків-орипналів, а саме підвищення ефективності очистки дисків-орипналів інтенсивним іонізованим газовим потоком Поставлена задача вирішується тим, що іонізатор, який має високовольтне джерело постійної електричної напруги, юностворюючий електрод, додатково містить підвищувальний трансформатор, газопровідний шланг з клапаном подачі газу, який з'єднує джерело стисненого газу з іонізаційною камерою Іонізаційна камера виконана у вигляді невеликого циліндру з діелектричного матеріалу Вона має сопло, на поверхні камери розташована кнопка-вмикач, а у порожнині - високовольтний та заземлений електроди для створення дугового розряду Високовольтне джерело електричної напруги є джерелом як постійної так і перемінної напруги о CM 2047 Клапан подачі газу дозволяє здійснити подачу в іонізаційну камеру стисненого газу Відкриття клапану відбувається при натисненні на кнопкувмикач одночасно з подачею напруги на високовольтний електрод Газ по газопровідному шлангу від джерела стисненого газу надходить до газопровідної камери, де відбувається його іонізація дуговим розрядом, створеним електродами Іонізаційна камера у вигляді циліндру з діелектричного матеріалу має невеликій розмір (тип - світлове перо) Вузькоспрямовании соплом потік іонізованого газу великої потужності обдуває поверхню, наприклад, дисків-орипналів, і відчищає її Дуговий розряд збуджується між високовольтним та заземленими електродами одночасно з подачею газу в область вихідного отвору сопла У діелектричному циліндрі потік газу проходить через об'єм, в якому формується дуговий розряд електричного струму постійною або перемінною напругою який створює умови іонізації газу Потік іонізованого газу заряджає частки пилу, яка осіла з повітря на поверхню дисків-орипналів, зарядом однакової полярності При цьому послаблюється зв'язок між частками пилу та поверхнею деталі Вузькоспрямовании інтенсивний потік іонізованого газу з сопла іонізаційної камери видаляє частки пилу з поверхні На Фіг 1 зображена схема іонізатора На Фіг 2 зображений ЗОВНІШНІЙ ВИГЛЯД іонізатора Іонізатор складається із підвищувального трансформатора 1, високовольтного джерела по стійної та перемінної напруги 2, газопровідного шлангу 3 з клапаном 4, іонізаційної камери виготовленої з діелектричного матеріалу 5 з соплом 6 з кнопкою-вмикачем 7, високовольтного електрода 8 та заземленого електрода 9 Іонізатор працює наступним чином Іонізатор приєднують з допомогою газопровідного шлангу З до джерела стисненого газу (на кресленні не позначене) Для очищення дисків-орипналів використовують аргон Клапан подачі газу 4 дозволяє здійснити подачу газу в іонізаційну камеру 5 Відкриття клапану відбувається при натисненні на кнопку-вмикач 7 одночасно з подачею напруги на високовольтний електрод 8 Шляхом подачі високовольтних імпульсів постійної або перемінної напруги до 9KV З джерела 2, сформованих за допомогою підвищувального трансформатора 1, відбувається іонізація газу у іонізаційній камері 5 дуговим розрядом, створеним високовольтним 8 та заземленим 9 електродами Крізь сопло 6, яке виготовлене з матеріалу з низьким коефіцієнтом розпилення, вузькоспрямовании потік іонізованого газу великої потужності обдуває поверхню дискаорипналу і відчищає її При використанні у медицині можливо здійснювати обробку ран та гнійно-некротичних процесів іонізованим повітрям Іонізатор має зручну конструкцію, призначену для експлуатації в лабораторіях та цехах, де є високі вимоги до чистоти повітря Технічні показники іонізатора такі, що забезпечують очистку дисків-орипналів, або будь-яких зразків від дуже дрібного пилу. Фіг. 1 Комп ютерна верстка М Мацело Фіг.2 Підписано до друку 06 10 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа 8 м Київ МСП, 04655 Україна ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна

Дивитися

Додаткова інформація

Автори англійською

Petrov Viacheslav Vasyliovych, Kossko Ihor Oleksandrovych, Kossko Tetiana Havrylivna, Maistrenko Pavlo Volodymyrovych

Автори російською

Петров Вячеслав Васильевич, Косско Игорь Александрович, Косско Татьяна Гавриловна, Майстренко Павел Владимирович

МПК / Мітки

МПК: G11B 23/50, G11B 3/00, H01J 27/02

Мітки: іонізатор
