Термопринтер

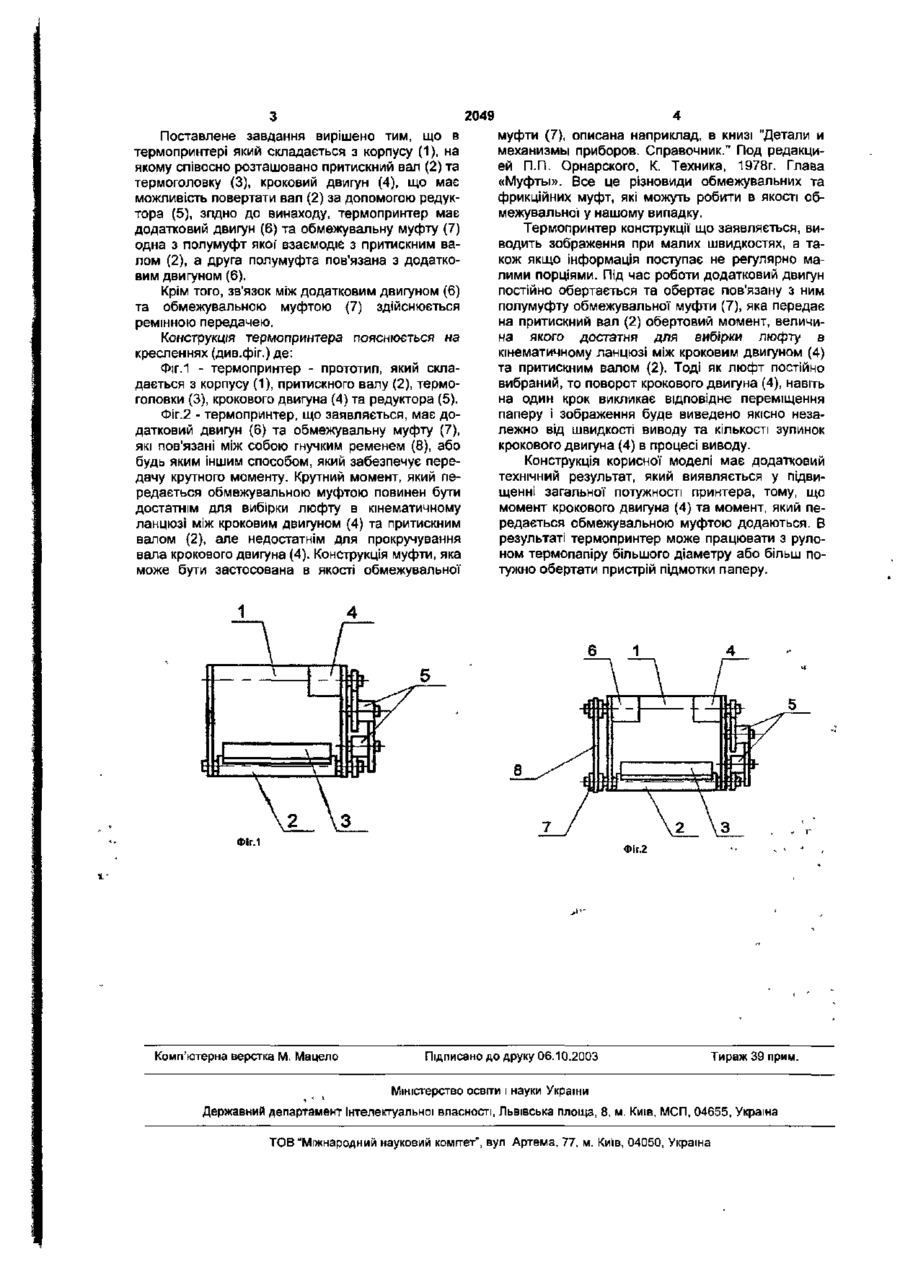

1. Термопринтер, який складається з корпусу (1), на якому співвісно розташовано притискний вал (2) та термоголовку (3), кроковий двигун (4), то має можливість повертати притискний вал (2) за допомогою редуктора (5), який відрізняється тим, що термопринтер має додатковий двигун (6) та обмежувальну муфту (7), одна з півмуфт якої взаємодіє з притискним валом (2), а друга півмуфта зв'язана з додатковим двигуном (6). 2. Термопринтер по п. 1, який відрізняється тим, що зв'язок між додатковим двигуном (6) та обмежувальною муфтою (7) здійснюється ремінною передачею. Корисна модель, яка відноситься до галузі виробництва термодрукувальних принтерів, а саме, до механізмів, які застосовують для стабілізації" протягу паперової стрічки під час друку. З рівня техніки відомий термопринтер СР 305 фірми A.P.S. вибраний нами за прототип (див. проспект фірми A.P.S.), який складається (фіг. 1) з корпусу (1), притискного валу (2), термоголовки (3), крокового двигуна (4) та редуктора (5). Кроковий двигун (4) за допомогою редуктора (5) обертає притискний вал (2), до якого й притиснута термоголовка (3). Термопапір, який має термочутливу поверхню, подається між притискним валом (2) та термоголовкою (3) , термочутливою поверхнею до термоголовки (3). Притискний вал (2), під час обертання пересуває термопапір відносно термоголовки (3), яка наносить зображення на термопапір синхронізовано з кутом оберту крокового двигуна (4). Люфти, які має кінетична ланка, що пов'язує кроковий двигун та притискний вал (2), вибираються під час оберту та не впливають точність на несення зображення на термопапір. Якісний вивід всього зображення на принтері відомої конструкції зумовлено вимогою безперервного обертання крокового двигуна (4) під час роботи всього циклу нанесення зображення на папір. Якщо після виводу частини зображення, кроковий двигун буде зупинено а потім його роботу буде поновлено, то зображення буде неякісним, в зв'язку з тим що, після зупинки крокового двигуна (4) притискний вал (2) може повернутися в межах люфту і при цьому не контрольовано перемістити папір. На частині термопапіру, яка була переміщена, зображення буде відсутнє, так як кроковий двигун (4) під час переміщення не обертався і термоголовка (3) зображення не наносила. При включенні крокового двигуна (4), навпаки, виведення зображення почнеться відразу після початку обертання, а переміщення паперу почнеться тільки після вибірки люфту, який утворився після зупинки крокового двигуна (4), що також призводить до неякісною виводу частини зображення. Термопринтер може використовуватися як репстратор довгих у часі процесів. Інформація про такі процеси надходить автоматично з малою частотою, наприклад раз на хвилину, і друкується у вигляді графіка. Наприклад в медицині температура хворого записується на протязі дня. Вивід такої інформації виконується з малою швидкістю, близькою до 0,1мм/сек. При виводі такого роду інформації кроковий двигун (4) відомого принтери буде включатися на долі секунди потім виключатися раз на хвилину, при надходженні інформації для виводу. В зв'язку з тим, що порушення якості виводу проходить у відомого принтера саме при включенні та після виключення, то вся виведена інформація буде не якісною. Задача, яка вирішувалась під час створення корисної моделі, полягає у тому, щоб завдяки введенню додаткових конструктивних елементів до термопринтера, усунути люфт кінетичного ланцюга, який зв'язує кроковий двигун з притискним валом, що дозволяє застосовувати термопринтер з періодичною формою роботи без зниження якості зображення. ^ о CM 2049 Поставлене завдання вирішено тим, що в термопринтері який складається з корпусу (1), на якому співосно розташовано притискний вал (2) та термоголовку (3), кроковий двигун (4), що має можливість повертати вал (2) за допомогою редуктора (5), згідно до винаходу, термопринтер має додатковий двигун (6) та обмежувальну муфту (7) одна з полумуфт якої взаємодіє з притискним валом (2), а друга полумуфта пов'язана з додатковим двигуном (6). Крім того, зв'язок між додатковим двигуном (6) та обмежувальною муфтою (7) здійснюється ремінною передачею. Конструкція термопринтера пояснюється на кресленнях (див.фіг.) де: Фіг.1 - термопринтер - прототип, який складається з корпусу (1), притискного валу (2), термоголовки (3), крокового двигуна (4) та редуктора (5). Фіг.2 - термопринтер, що заявляється, має додатковий двигун (6) та обмежувальну муфту (7), які пов'язані між собою гнучким ременем (8), або будь яким іншим способом, який забезпечує передачу крутного моменту. Крутний момент, який передається обмежувальною муфтою повинен бути достатнім для вибірки люфту в кінематичному ланцюзі між кроковим двигуном (4) та притискним валом (2), але недостатнім для прокручування вала крокового двигуна (4). Конструкція муфти, яка може бути застосована в якості обмежувальної муфти (7), описана наприклад, в книзі "Детали и механизмы приборов. Справочник." Под редакцией П.П. Орнарского, К. Техника, 1978г. Глава «Муфты». Все це різновиди обмежувальних та фрикційних муфт, які можуть робити в якості обмежувальної у нашому випадку. Термопринтер конструкції що заявляється, виводить зображення при малих швидкостях, а також якщо інформація поступає не регулярно малими порціями. Під час роботи додатковий двигун постійно обертається та обертає пов'язану з ним полумуфту обмежувальної муфти (7), яка передає на притискний вал (2) обертовий момент, величина якого достатня для вибірки люфту в кінематичному ланцюзі між кроковим двигуном (4) та притискним валом (2). Тоді як люфт постійно вибраний, то поворот крокового двигуна (4), навіть на один крок викликає відповідне переміщення паперу І зображення буде виведено якісно незалежно від швидкості виводу та кількості зупинок крокового двигуна (4) в процесі виводу. Конструкція корисної моделі має додатковий технічний результат, який виявляється у підвищенні загальної потужності принтера, тому, що момент крокового двигуна (4) та момент, який передається обмежувальною муфтою додаються. В результаті термопринтер може працювати з рулоном термопапіру більшого діаметру або більш потужно обертати пристрій підмотки паперу. ФІГ.1 Фіг.2 Комп'ютерна верстка М. Мацело Підписано до друку 06.10.2003 Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комгтет", вул Артема, 77, м. Київ, 04050, Україна
