Пристрій для закривання дверей

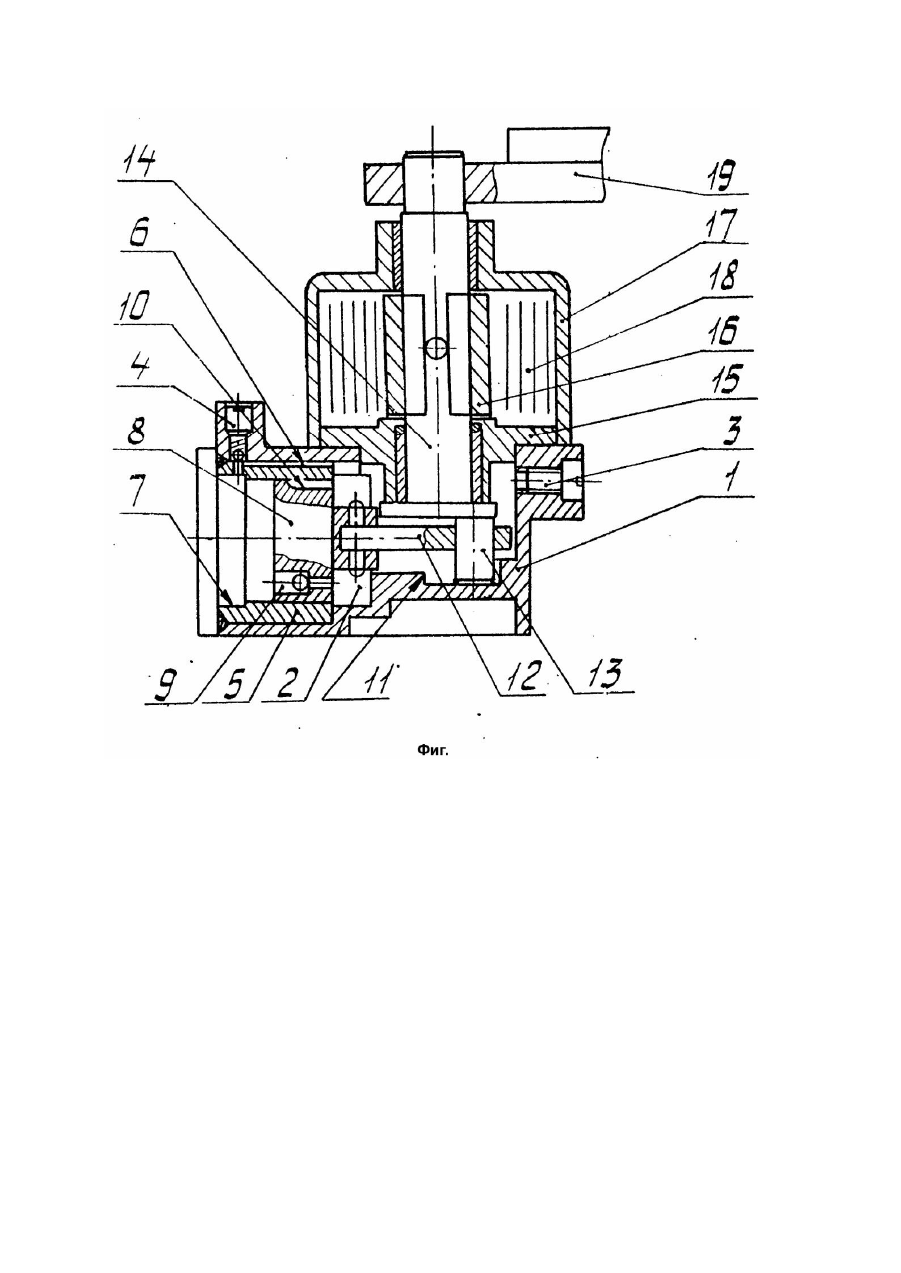

Изобретение относится к области строительства, в частности, к устройствам для перемещения правых и левых дверей и может быть использовано в жилых, производственных и общественных зданиях на наружных и вн утренних дверях, как с защелкой, так и без нее, для обеспечения их надежного плотного закрывания с регулируемой скоростью и усилием. Известно устройство для открывания и закрывания дверей, содержащее гидроцилиндр с поршнем, соединенным с кривошипом, установленным на оси, размещенной во втулке, в верхней части которой выполнены шлицевые пазы. Корпус выполнен с емкостью для наполнения жидкостью, разделенную на отсеки, расположенные один над другим. Один перепускной клапан выполнен в корпусе, другой в поршне. Фиксатор выполнен в виде пластины шарнирно установленной на рычажной системе (А.с. CCCR №950890, кл. E05F3/10, опубл. 1982). Недостатком известной конструкции является невозможность придания ускорения двери в конечной стадии ее движения при закрывании, а также сложность и неудобство монтажа, заключающиеся в том, что настройка необходимого усилия пружины возможна только после установки устройства на дверь, ввиду отсутствия фиксации крайнего положения поршня и центральной оси и ее произвольного раскручивания. Целью изобретения является повышение надежности и эффективности работы устройства, а также упрощение и удобство его монтажа. Указанная цель достигается тем, что за счет увеличения внутреннего диаметра гильзы (расточка, высадка, паз и т.п.) на определенную глубин у и одновременно наличия глухого, с одной стороны, паза по наружному диаметру поршня, открывающегося при его перемещении в зону расточки гильзы, увеличивается внутреннее сечение канала для вытекания жидкости, усилие ее сопротивления падает и, как следствие, дверь ускоряет свое движение, усиливается усилие ее прижима к другой створке или раме, достаточное для преодоления сопротивления дверной защелки, при ее наличии. Удобство и упрощение монтажа выражается в возможности регулирования необходимого усилия сжатия пружины и установки рычажной системы в определенное, соответствующее открытому или закрытому состоянию двери, положение, до монтажа устройства на дверь. Это достигается за счет фиксатора, который не дает оси проворачиваться и удерживает поршень в крайнем левом или правом положении, при снятии нагрузки с рычажной системы. Произвольное раскручивание пружины предотвращается крепление ее наружного конца к верхнему корпусу, который, после накручивания пружины на ось до необходимого предварительного усилия сжатия, неподвижно крепится к корпусу гидроцилиндра. Таким образом устройство после сборки поступает для крепления на двери с отрегулированным и зафиксированным усилием предварительного сжатия пружины и зафиксированным положением поршня, оси и, связанной с ней, рычажной системы. Сущность изобретение поясняется чертежом, где показан продольный разрез устройства. Устройство выполнено в виде трех последовательно соединенных корпусов. В корпусе 1 расположен гидроцилиндр 2 с залитой через отверстие 3 рабочей жидкостью, содержащий регулировочный клапан 4, гильзу 5 с каналом 6 и расточкой 7, поршень 8 с перепускным клапаном 9 и пазом 10, фиксатор 11. Поршень через шатун 12 связан с эксцентриковым пальцем 13 оси 14. На оси последовательно расположены переходной промежуточный корпус 15, втулка 16 и верхний корпус 17 с размещенной внутри него плоской спиральной пружиной 18, внутренний конец которой закреплен на втулке 16, а наружный - на корпусе 17. Над корпусом на выходном конце оси 14 размещена рычажная система 19, связанная с рамой двери. Устройство работает следующим образом. При открывании двери посредством рычажной системы 19 поворачивается ось 14 и втулка 16. При этом пружина 18 дополнительно накручивается на втулку, а шатун 12 перемещает поршень 8 из крайнего левого положения вправо. Жидкость через перепускной клапан 9 перетекает на противоположную сторону за поршнем. Закрывается дверь автоматически за счет усилия пружины 18, которая, раскручиваясь, вращает ось 14. Вращательное движение оси через эксцентриковый палец 13 и шатун 12 преобразовывается в поступательное движение поршня, который перемещается из правого положения влево. По мере его продвижения жидкость, находящаяся перед ним, через отверстия регулировочного клапана 4 и канал 6 в гильзе 5 перетекает в зону за поршень с определенной скоростью. Дальнейшее продвижение поршня в крайнее левое положение ограничивается, в свободном состоянии, фиксатором 11, в который упирается палец 13 оси 14, а в рабочем положении на дверях - смыканием створок дверей. Таким образом, выполнение в устройстве гильзы с увеличенным на одном конце внутренним диаметром и поршня с глухим пазом по наружному диаметру позволяет обеспечить надежное и плотное смыкание створок дверей как с защелкой, так и без нее, а предложенная конструкция фиксации пространственного положения поршня, оси и поджатой пружины позволяет значительно облегчить и упростить монтаж устройства на двери.
