Перетворювач інтервалу часу в двійковий код

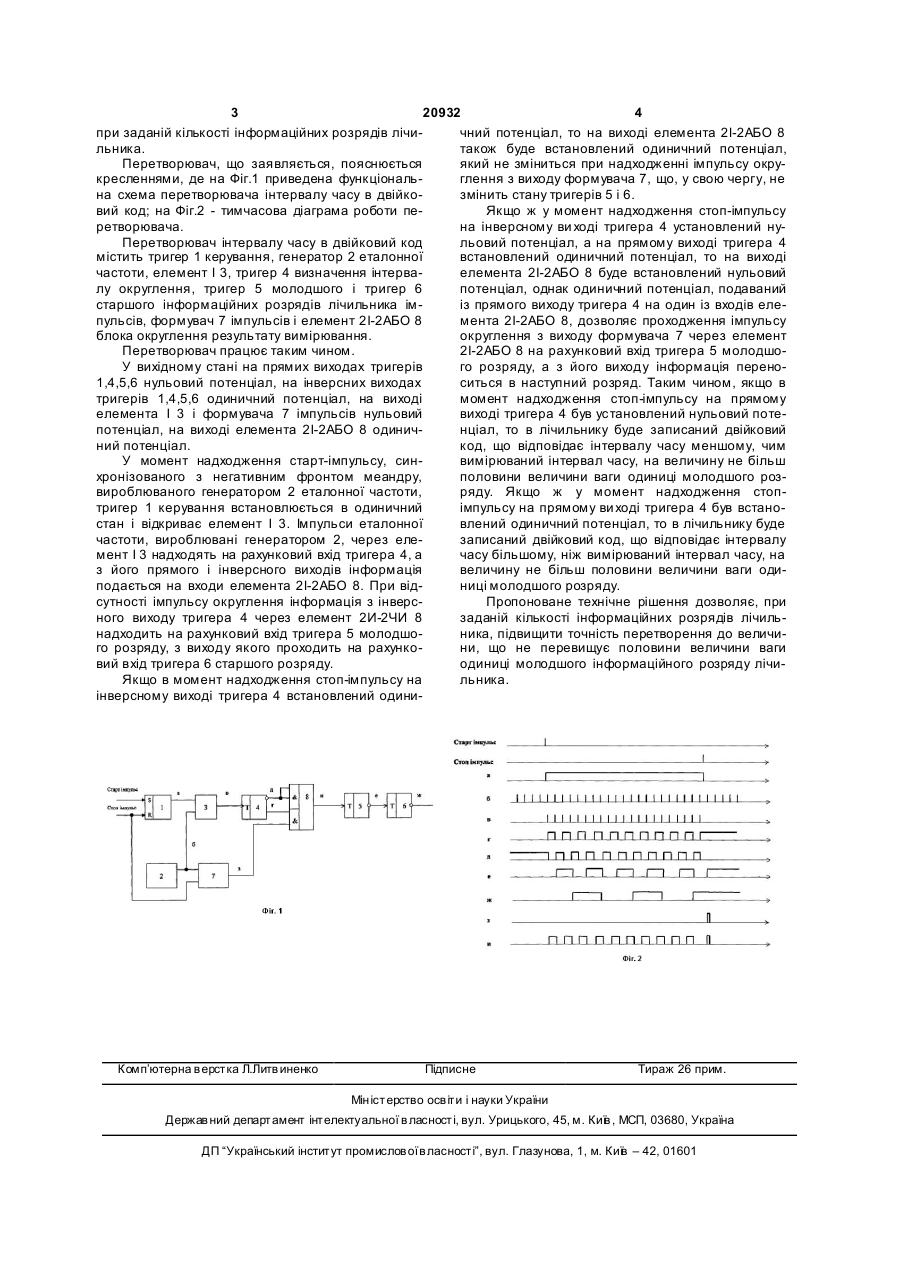

Перетворювач інтервалу часу в двійковий код, що містить генератор еталонної частоти, лічильник імпульсів і послідовно з'єднані тригер керуван 3 20932 4 при заданій кількості інформаційних розрядів лічичний потенціал, то на виході елемента 2І-2АБО 8 льника. також буде встановлений одиничний потенціал, Перетворювач, що заявляється, пояснюється який не зміниться при надходженні імпульсу окрукресленнями, де на Фіг.1 приведена функціональглення з виходу формувача 7, що, у свою чергу, не на схема перетворювача інтервалу часу в двійкозмінить стану тригерів 5 і 6. вий код; на Фіг.2 - тимчасова діаграма роботи пеЯкщо ж у момент надходження стоп-імпульсу ретворювача. на інверсному ви ході тригера 4 установлений нуПеретворювач інтервалу часу в двійковий код льовий потенціал, а на прямому виході тригера 4 містить тригер 1 керування, генератор 2 еталонної встановлений одиничний потенціал, то на виході частоти, елемент І 3, тригер 4 визначення інтерваелемента 2І-2АБО 8 буде встановлений нульовий лу округлення, тригер 5 молодшого і тригер 6 потенціал, однак одиничний потенціал, подаваний старшого інформаційних розрядів лічильника іміз прямого виходу тригера 4 на один із входів елепульсів, формувач 7 імпульсів і елемент 2І-2АБО 8 мента 2І-2АБО 8, дозволяє проходження імпульсу блока округлення результату вимірювання. округлення з виходу формувача 7 через елемент Перетворювач працює таким чином. 2І-2АБО 8 на рахунковий вхід тригера 5 молодшоУ вихідному стані на прямих виходах тригерів го розряду, а з його виходу інформація перено1,4,5,6 нульовий потенціал, на інверсних виходах ситься в наступний розряд. Таким чином, якщо в тригерів 1,4,5,6 одиничний потенціал, на виході момент надходження стоп-імпульсу на прямому елемента І 3 і формувача 7 імпульсів нульовий виході тригера 4 був установлений нульовий потепотенціал, на виході елемента 2І-2АБО 8 одиничнціал, то в лічильнику буде записаний двійковий ний потенціал. код, що відповідає інтервалу часу меншому, чим У момент надходження старт-імпульсу, синвимірюваний інтервал часу, на величину не більш хронізованого з негативним фронтом меандру, половини величини ваги одиниці молодшого розвироблюваного генератором 2 еталонної частоти, ряду. Якщо ж у момент надходження стоптригер 1 керування встановлюється в одиничний імпульсу на прямому ви ході тригера 4 був встаностан і відкриває елемент І 3. Імпульси еталонної влений одиничний потенціал, то в лічильнику буде частоти, вироблювані генератором 2, через елезаписаний двійковий код, що відповідає інтервалу мент І 3 надходять на рахунковий вхід тригера 4, а часу більшому, ніж вимірюваний інтервал часу, на з його прямого і інверсного виходів інформація величину не більш половини величини ваги одиподається на входи елемента 2І-2АБО 8. При відниці молодшого розряду. сутності імпульсу округлення інформація з інверсПропоноване технічне рішення дозволяє, при ного виходу тригера 4 через елемент 2И-2ЧИ 8 заданій кількості інформаційних розрядів лічильнадходить на рахунковий вхід тригера 5 молодшоника, підвищити точність перетворення до величиго розряду, з виходу якого проходить на рахункони, що не перевищує половини величини ваги вий вхід тригера 6 старшого розряду. одиниці молодшого інформаційного розряду лічиЯкщо в момент надходження стоп-імпульсу на льника. інверсному виході тригера 4 встановлений одини Комп’ютерна в ерстка Л.Литв иненко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
