Двосекційний пластмасовий ящик для пляшок

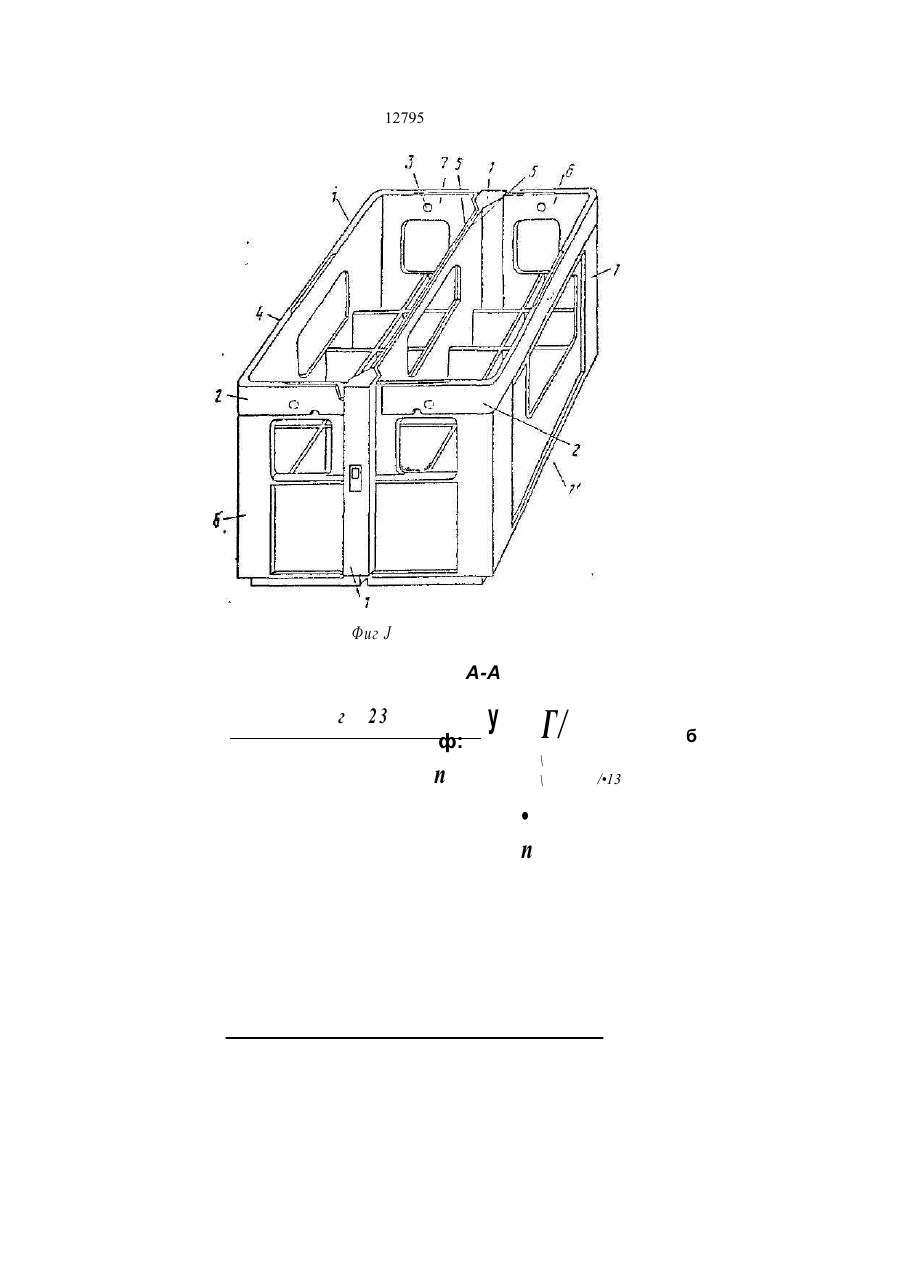

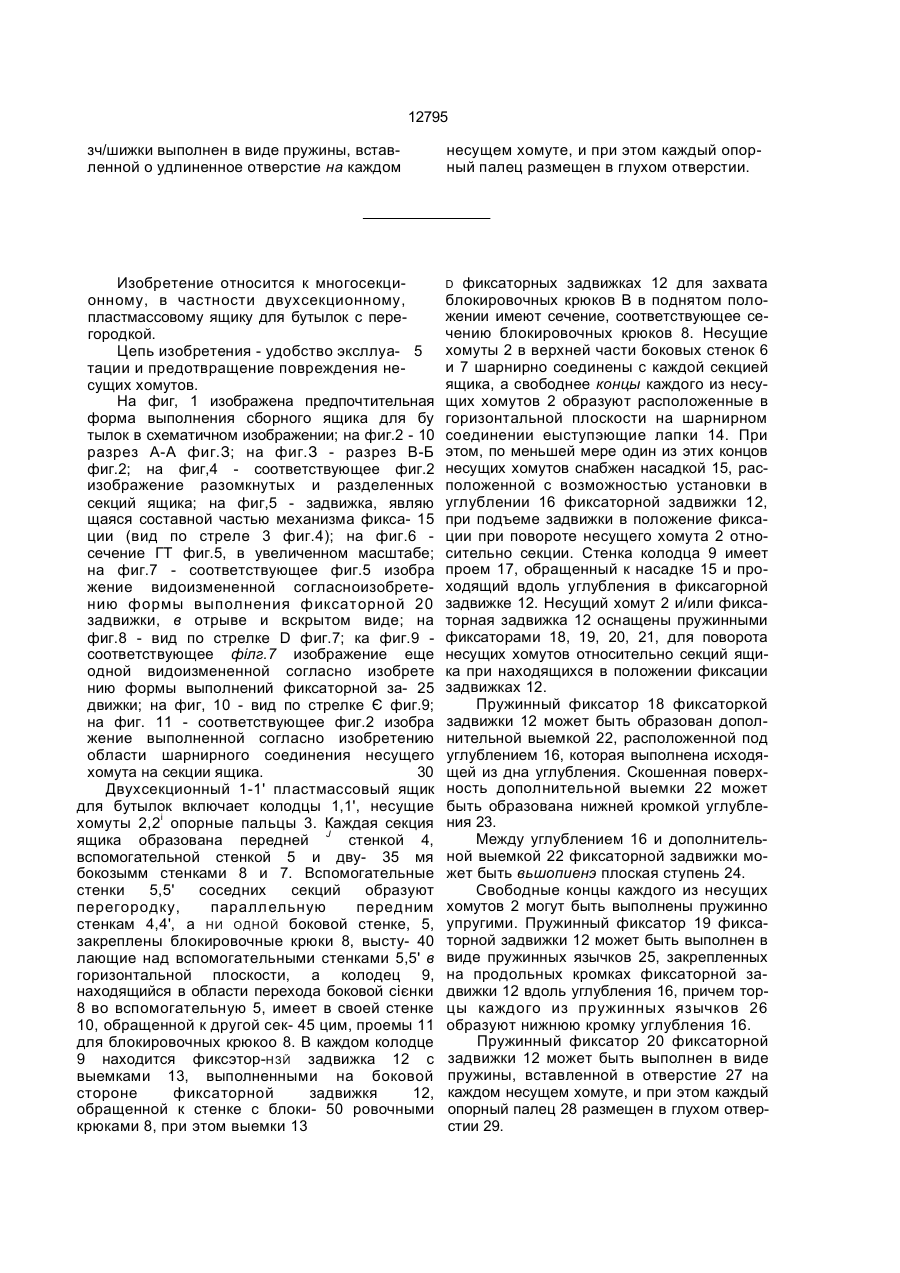

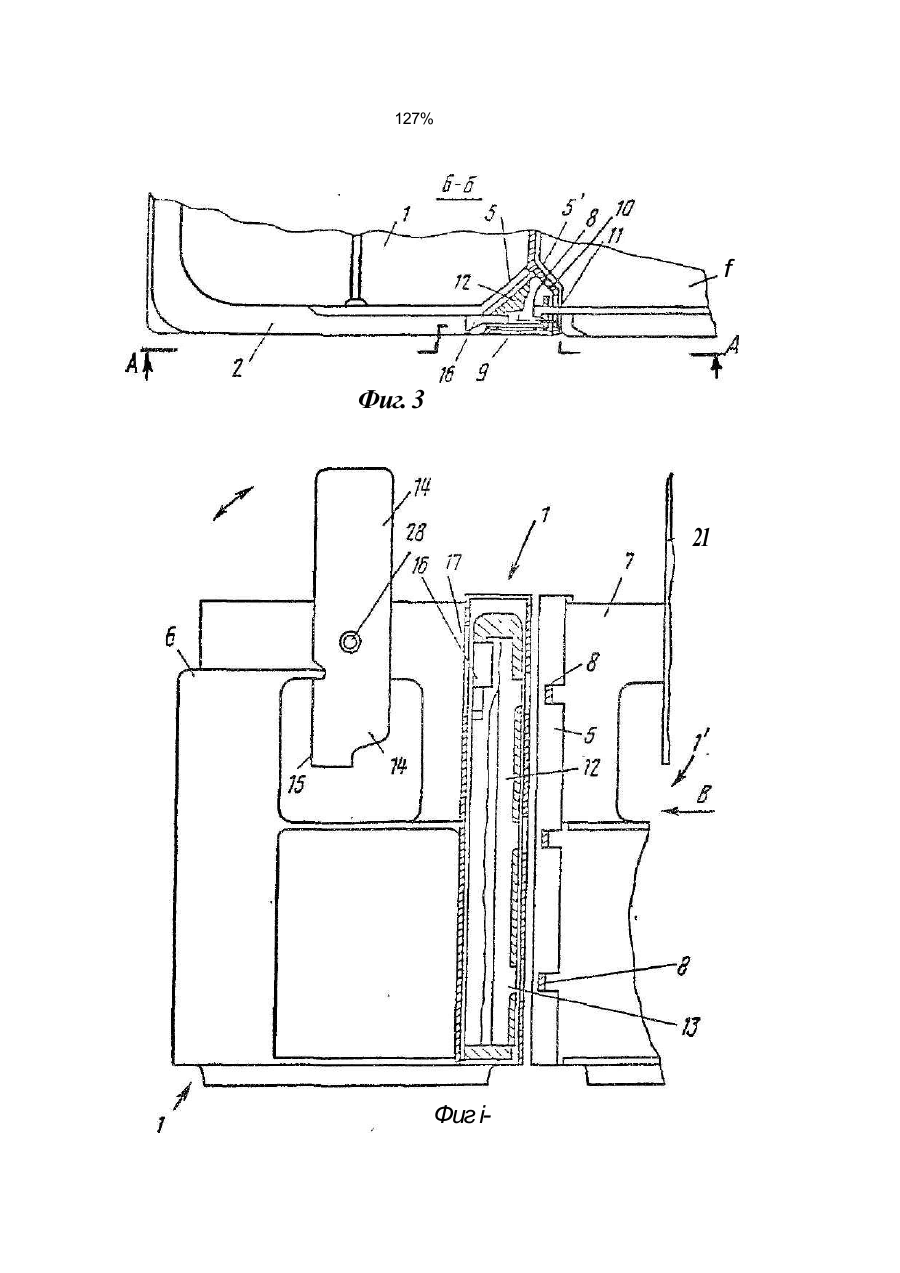

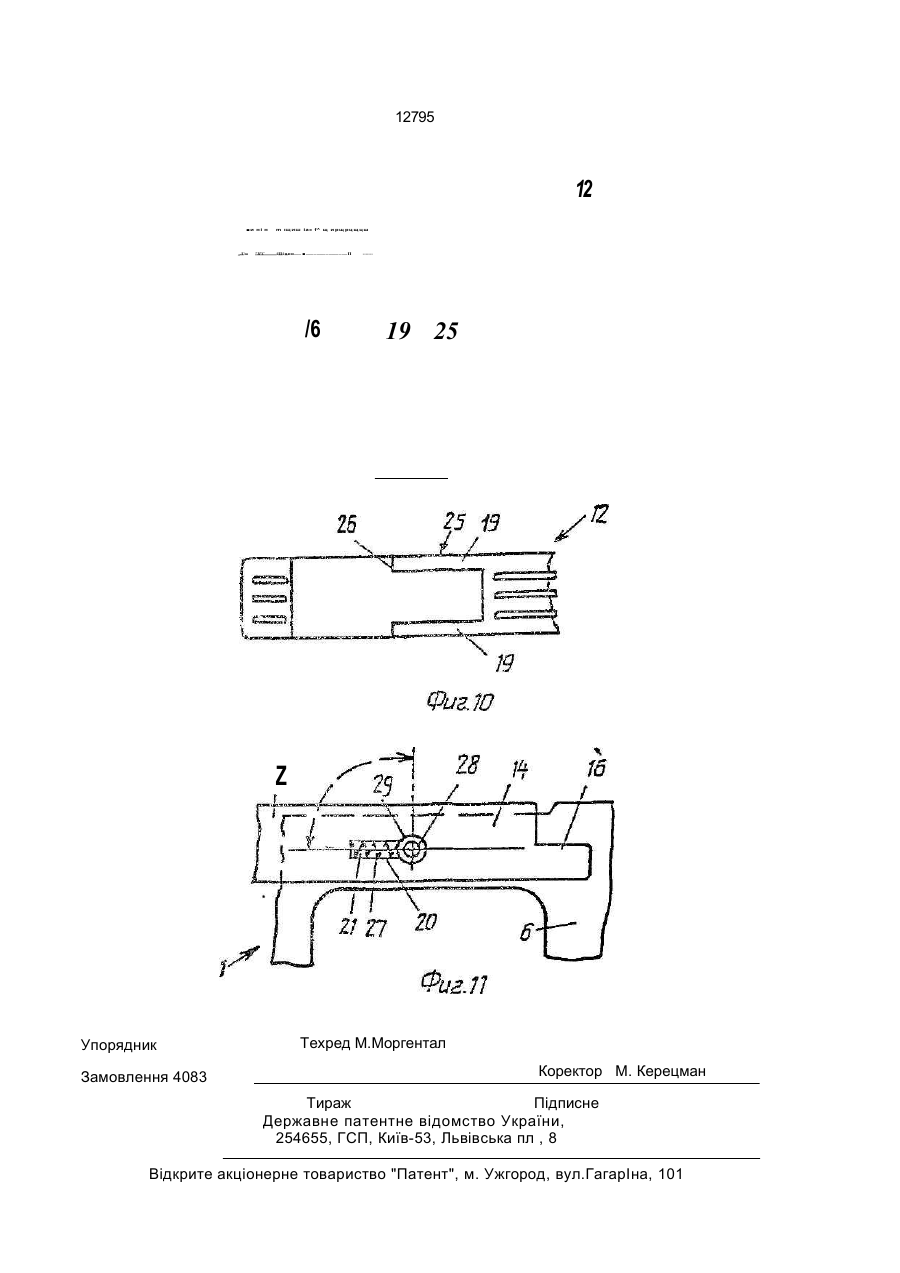

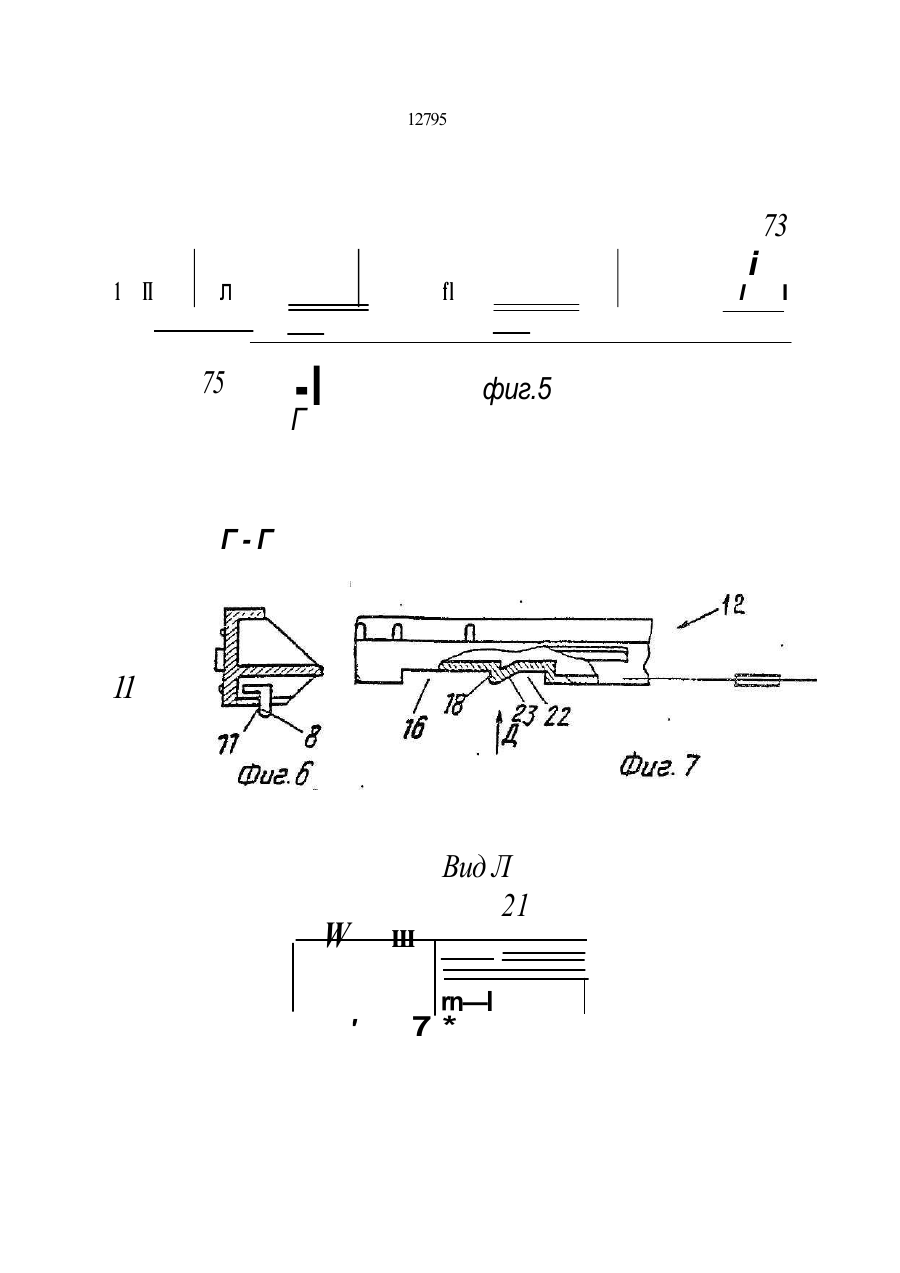

1. Двухсекционный пластмассовый ящик для бутылок, включающий колодцы, несущие хомуты, опорные пальцы, причем каждая секция ящика образована передней, вспомогательной и двумя боковыми стенка ми, а вспомогательные стенки соседних сек ций образуют перегородку, параллельную передним стенкам, на одной боковой сіенке закреплены блокировочные крюки, высту пающие над вспомогательной стенкой в го ризонтальной плоскости, а колодец, находящийся в области перехода другой бо ковой стенки во вспомогательную, имеет в своей стенке, обращенной к другой секции, проемы для блокировочных крюков, причем в каждом колодце находится фиксаторная за движка с выемками, выполненными на боко вой стороне задвижки, обращенной к стенке с блокировочными крюками, при этом выемки в фиксаторных задвижках для захвата блоки ровочных крюков в поднятом положении име ют сечение, соответствующее сечению блокировочных крюков, причем несущие хо муты в верхней части боковых стенок шарнирно соединены с каждой секцией, а свободные концы каждого из несущих хомутов образуют расположенные в горизонтальной плоскости над шарнирным соединением выступающие лапки, при этом, по меньшей мере, один из этих концов несущих хомутов снабжен насадкой, расположенной с возможностью установки в углублении фиксаторной задвижки при подъеме задвижки в положение фиксации при повороте несущего хомуга относительно секции, а стенка колодца имеет проем, обращенный к наездке и проходящий вдоль углубления в фикелторной задвижке, о т л и ч а ю щ и й с я тем, что несущий хомут и/или фикезторная задвижка оснащены пружинными фиксаторами для поворота несущих хомутов относительно Секций ящика при находящихся в положеним фиксации задвижках. 2. Ящик по п.1, о т л и ч а ю щ и й с я тем, что пружинный фиксатор фиксп^орной задвижки образован дополнительной выем кой, расположенной под углублением, которая выполнена исходящей от дна углубления. 3. Ящик по п.2, о т л и ч а ю щ и й с я тем, что скошенная поверхность дополни тельной выемки образует нижнюю кромку углубления. 4. Ящик по л.2, о т л и ч а ю щ и й с я тем, что между углублением и дополнитель ной выемкой фиксаторной задвижки выпол нена плоская ступень. 5. Ящик по пп. 2-4, о т л и ч а ю щ и й с я тем, что свободные концы каждого из несущих хомутов выполнены пружмнно~уп~ руги ми. 6. Ящик по п.1. о т л и ч а ю щ и й с я тем, что пружинный фиксиіор фиксаторной задвижки выполнен в виде пружинных язычков, закрепленных на продольных кромках фиксаторной задвижки вдоль уг лубления, причем торцы каждого из пружин ных яз ыч ков образуют нижнюю кромку углубления. 7. Ящик по п.1, о т л и ч а ю щ и й с я тем, что пружинный фиксатор фиксаторной 12795 зч/шижки выполнен в виде пружины, вставленной о удлиненное отверстие на каждом Изобретение относится к многосекционному, в частности двухсекционному, пластмассовому ящику для бутылок с перегородкой. Цепь изобретения - удобство эксллуа- 5 тации и предотвращение повреждения несущих хомутов. На фиг, 1 изображена предпочтительная форма выполнения сборного ящика для бу тылок в схематичном изображении; на фиг.2 - 10 разрез А-А фиг.З; на фиг.З - разрез В-Б фиг.2; на фиг,4 - соответствующее фиг.2 изображение разомкнутых и разделенных секций ящика; на фиг,5 - задвижка, являю щаяся составной частью механизма фикса- 15 ции (вид по стреле 3 фиг.4); на фиг.6 сечение ГТ фиг.5, в увеличенном масштабе; на фиг.7 - соответствующее фиг.5 изобра жение видоизмененной согласноизобретению формы выполнения фиксаторной 20 задвижки, в отрыве и вскрытом виде; на фиг.8 - вид по стрелке D фиг.7; ка фиг.9 соответствующее філг.7 изображение еще одной видоизмененной согласно изобрете нию формы выполнений фиксаторной за- 25 движки; на фиг, 10 - вид по стрелке Є фиг.9; на фиг. 11 - соответствующее фиг.2 изобра жение выполненной согласно изобретению области шарнирного соединения несущего хомута на секции ящика. 30 Двухсекционный 1-1' пластмассовый ящик для бутылок включает колодцы 1,1', несущие і хомуты 2,2 опорные пальцы 3. Каждая секция J ящика образована передней стенкой 4, вспомогательной стенкой 5 и дву- 35 мя бокозымм стенками 8 и 7. Вспомогательные стенки 5,5' соседних секций образуют перегородку, параллельную передним стенкам 4,4', а НИ ОДНОЙ боковой стенке, 5, закреплены блокировочные крюки 8, высту- 40 лающие над вспомогательными стенками 5,5' в горизонтальной плоскости, а колодец 9, находящийся в области перехода боковой сієнки 8 во вспомогательную 5, имеет в своей стенке 10, обращенной к другой сек- 45 цим, проемы 11 для блокировочных крюкоо 8. В каждом колодце 9 находится фиксэтор-НЗЙ задвижка 12 с выемками 13, выполненными на боковой стороне фиксаторной задвижкя 12, обращенной к стенке с блоки- 50 ровочными крюками 8, при этом выемки 13 несущем хомуте, и при этом каждый опорный палец размещен в глухом отверстии. фиксаторных задвижках 12 для захвата блокировочных крюков В в поднятом положении имеют сечение, соответствующее сечению блокировочных крюков 8. Несущие хомуты 2 в верхней части боковых стенок 6 и 7 шарнирно соединены с каждой секцией ящика, а свободнее концы каждого из несущих хомутов 2 образуют расположенные в горизонтальной плоскости на шарнирном соединении еыступэющие лапки 14. При этом, по меньшей мере один из этих концов несущих хомутов снабжен насадкой 15, расположенной с возможностью установки в углублении 16 фиксаторной задвижки 12, при подъеме задвижки в положение фиксации при повороте несущего хомута 2 относительно секции. Стенка колодца 9 имеет проем 17, обращенный к насадке 15 и проходящий вдоль углубления в фиксагорной задвижке 12. Несущий хомут 2 и/или фиксаторная задвижка 12 оснащены пружинными фиксаторами 18, 19, 20, 21, для поворота несущих хомутов относительно секций ящика при находящихся в положении фиксации задвижках 12. Пружинный фиксатор 18 фиксаторкой задвижки 12 может быть образован дополнительной выемкой 22, расположенной под углублением 16, которая выполнена исходящей из дна углубления. Скошенная поверхность дополнительной выемки 22 может быть образована нижней кромкой углубления 23. Между углублением 16 и дополнительной выемкой 22 фиксаторной задвижки может быть вьшопиенэ плоская ступень 24. Свободные концы каждого из несущих хомутов 2 могут быть выполнены пружинно упругими. Пружинный фиксатор 19 фиксаторной задвижки 12 может быть выполнен в виде пружинных язычков 25, закрепленных на продольных кромках фиксаторной задвижки 12 вдоль углубления 16, причем торцы каждого из пружинных язычков 26 образуют нижнюю кромку углубления 16. Пружинный фиксатор 20 фиксаторной задвижки 12 может быть выполнен в виде пружины, вставленной в отверстие 27 на каждом несущем хомуте, и при этом каждый опорный палец 28 размещен в глухом отверстии 29. D 12795 Фиг J А-А г 23 ф: у Г/ \ \ п • п б /•13 127% f Фиг. 3 21 Фиг і 12795 1 П л 75 fl -I Г I фиг.5 Г-Г 11 W ' ш Вид Л 21 rn—I 7* і 73 I 12795 12 и ні н _Л\ш "ІГС m ІЩИШ іа» f^ щ ирщрцщцш іПіпии....... ......................................П /6 ------ 19 25 Z Упорядник Замовлення 4083 Техред М.Моргентал Коректор М. Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл , 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
