Однополюсний вимикач на два ланцюги

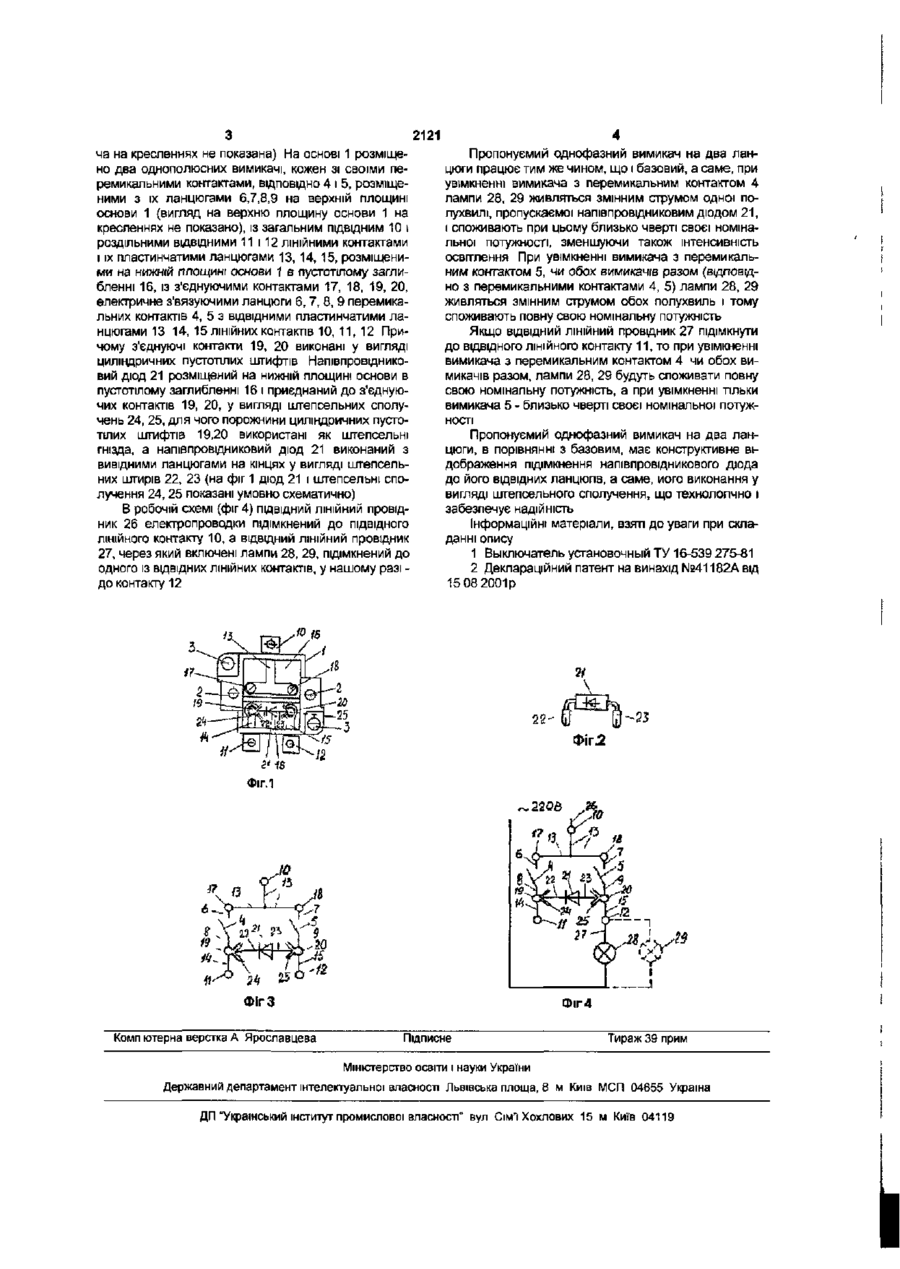

Однополюсний вимикач на два ланцюги, до складу якого входить основа, на якій розміщені два однополюсних вимикачі, кожен зі своїми перемикальними контактами, розміщеними з їх ланцюгами на верхній площині основи, із загальним ПІДВІДНИМ І роздільними ВІДВІДНИМИ ЛІНІЙНИМИ контактами і їх пластинчатими ланцюгами, розміщеними на нижній площині основи в пустотілому заглибленні, із з'єдну Корисна модель відноситься до галузі розподілу електроенергії зокрема однополюсним вимикачем на два ланцюги, і може бути використана в широкому застосуванні як енергозберігаюча Відомий ОДНОПОЛЮСНИЙ вимикач на два ланцюги [1], до складу якого входить основа, на якій розміщені два однополюсних вимикачі, кожен зі своїми перемикальними контактами, розміщеними з їх ланцюгами на верхній площині основи , із загальним ПІДВІДНИМ І роздільними ВІДВІДНИМИ ЛІНІЙНИМИ контактами і їх пластинчатими ланцюгами, розміщеними на нижній площині основи в пустотілому заглибленні, із з'єднуючими контактами, електричне зв'язуючими ланцюги перемикальних контактів з пластинчатими ланцюгами ЛІНІЙНИХ контактів, які з боку пластинчатих ланцюгів відвідних ЛІНІЙНИХ контактів виконані у вигляді циліндричних пустотілих штифтів Відомий більш близький однополюсний вимикач на два ланцюги [2], призначений для дискретного регулювання рівня споживання електроенергії, з напівпровідниковим діодом, розміщеним на нижній площині основи в пустотілому заглибленні і підімкненим до ВІДВІДНИХ ланцюгів шляхом приєднання до їх з'єднуючих контактів Недоліком цього вимикача є те, що в нього не обумовлені конструктивно-технологічні особливості приєднання вивідних ланцюгів напівпровідникового діода до з'єднуючих контактів ВІДВІДНИХ ланцюгів, від чого залежить технологічність підімкнення діода і ючими контактами, електрично зв'язуючими ланцюги перемикальних контактів з пластинчатими ланцюгами ЛІНІЙНИХ контактів, з напівпровідниковим діодом, розміщеним на нижній площині основи в пустотілому заглибленні і пщімкненим до вивідних ланцюгів шляхом приєднання до їх з'єднуючих контактів у вигляді циліндричних пустотілих штифтів, який відрізняється тим, що приєднання вивідних ланцюгів напівпровідникового діода до з'єднуючих контактів виконано як штепсельне сполучення, для чого порожнини циліндричних пустотілих штифтів використані як штепсельні гнізда, а напівпровідниковий діод виконаний з вивідними ланцюгами на кінцях у вигляді штепсельних штирів під штепсельні гнізда циліндричних пустотілих штифтів. надійність роботи вимикача В основу корисної моделі поставлено завдання винайдення оптимального конструктивнотехнологічного рішення підімкнення напівпровідникового діода до ВІДВІДНИХ ланцюпв вимикача, а саме, шляхом приєднання вивідних ланцюгів напівпровідникового діода до з'єднуючих контактів виконаних у вигляді циліндричних пустотілих штифтів, що знаходяться з боку пластинчатих ланцюгів ВІДВІДНИХ контактів Рішення поставленого завдання досягається тим, що приєднання вивідних ланцюпв напівпровідникового діода до з'єднуючих контактів у вигляді циліндричних пустотілих штифтів виконано як штепсельне сполучення, для чого порожнини циліндричних пустотілих штифтів використані як штепсельні гнізда, а напівпровідниковий діод виконаний з вивідними ланцюгами на кінцях у вигляді штепсельних штирів під штепсельні гнізда циліндричних пустотілих штифтів Суть корисної моделі пояснюється кресленнями На фіг 1 показано основу вимикача (вигляд знизу), на фіг 2 - напівпровідниковий діод з вивідними ланцюгами на кінцях у вигляді штепсельних штирів, на фіг 3 - схему пропонує мого вимикача, на фіг 4 схему його роботи До складу вимикача входить основа 1 з отворами 2 для закріплення м при монтажі і отворами 3 для закріплення на ній кришки вимикача (кришка вимика CM СМ 2121 ча на кресленнях не показана) На основі 1 розміщено два однополюсних вимикачі, кожен зі своїми перемикальними контактами, ВІДПОВІДНО 4 і 5, розміщеними з їх ланцюгами 6,7,8,9 на верхній площині основи 1 (вигляд на верхню площину основи 1 на кресленнях не показано), із загальним ПІДВІДНИМ 10 і роздільними ВІДВІДНИМИ 11 112 ЛІНІЙНИМИ контактами і їх пластинчатими ланцюгами 13, 14,15, розміщеними на нижній площині основи 1 в пустотілому заглибленні 16, із з'єднуючими контактами 17, 18, 19, 20, електричне з'вязуючими ланцюги 6, 7, 8, 9 перемикальних контактів 4, 5 з ВІДВІДНИМИ пластинчатими ланцюгами 13 14, 15 ЛІНІЙНИХ контактів 10, 11, 12 Причому з'єднуючі контакти 19, 20 виконані у вигляді циліндричних пустотілих штифтів Напівпровідниковий діод 21 розміщений на нижній площині основи в пустотілому заглибленні 16 і приєднаний до з'єднуючих контактів 19, 20, у вигляді штепсельних сполучень 24, 25, для чого порожнини циліндричних пустотілих штифтів 19,20 використані як штепсельні гнізда, а напівпровідниковий діод 21 виконаний з вивідними ланцюгами на кінцях у вигляді штепсельних штирів 22, 23 (на фіг 1 діод 21 і штепсельні сполучення 24, 25 показані умовно схематично) В робочій схемі (фіг 4) ПІДВІДНИЙ ЛІНІЙНИЙ провідник 26 електропроводки підімкнений до ПІДВІДНОГО ЛІНІЙНОГО контакту 10, а відвідний ЛІНІЙНИЙ провідник 27, через який включені лампи 28, 29, підімкнений до одного із ВІДВІДНИХ ЛІНІЙНИХ контактів, у нашому разі до контакту 12 Пропонуємии однофазний вимикач на два ланцюги працює тим же чином, що і базовий, а саме, при увімкненні вимикача з перемикальним контактом 4 лампи 28, 29 живляться змінним струмом одної полухвилі, пропускаємо! напівпровідниковим діодом 2 1 , і споживають при цьому близько чверті своєї номінальної потужності, зменшуючи також інтенсивність освгтлення При увімкненні вимикача з перемикальним контактом 5, чи обох вимикачів разом (ВІДПОВІДНО з перемикальними контактами 4, 5) лампи 28, 29 живляться змінним струмом обох полухвиль і тому споживають повну свою номінальну потужність Якщо ВІДВІДНИЙ ЛІНІЙНИЙ провідник 27 підімкнути до ВІДВІДНОГО ЛІНІЙНОГО контакту 11, то при увімкненні вимикача з перемикальним контактом 4 чи обох вимикачів разом, лампи 28, 29 будуть споживати повну свою номінальну потужність, а при увімкненні тільки вимикача 5 - близько чверті своєї номінальної потужності Пропонуємии однофазний вимикач на два ланцюги, в порівнянні з базовим, має конструктивне відображення підімкнення напівпровідникового діода до його ВІДВІДНИХ ланцюгів, а саме, його виконання у вигляді штепсельного сполучення, що технологічно і забезпечує надійність Інформаційні матеріали, взяті до уваги при складанні опису 1 Выключатель установочный ТУ 16-539 275-81 2 Деклараційний патент на винахід №41182А від 15 08 2001 р 22 Фіг.2 Фіг 4 Комп ютерна верстка А Яроспавцева Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа, 8 м Київ МСП 04655 Україна ДП "Український інститут промислової власності" вул СіміХохлових 15 м Київ 04119
