Однополюсний вимикач на два ланцюги

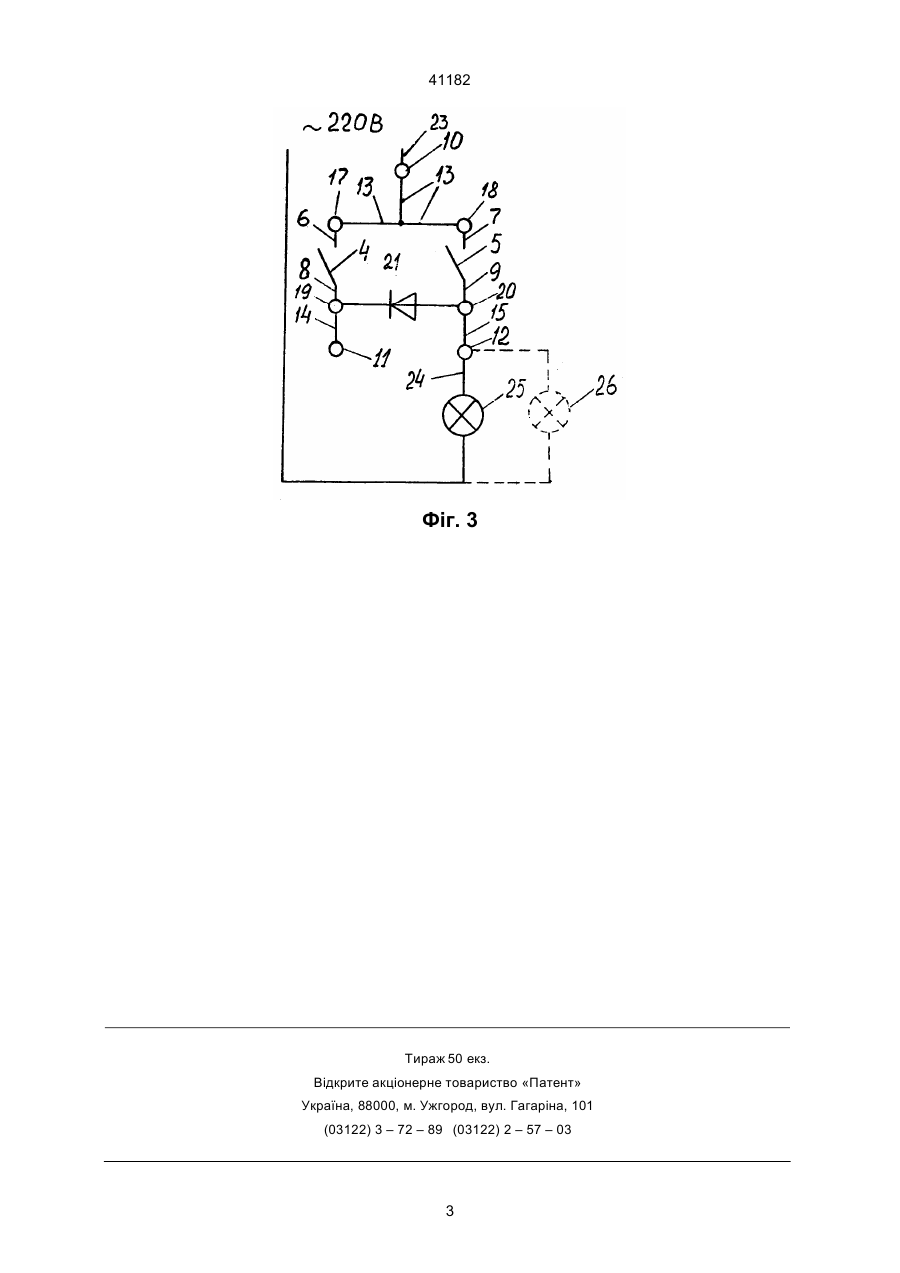

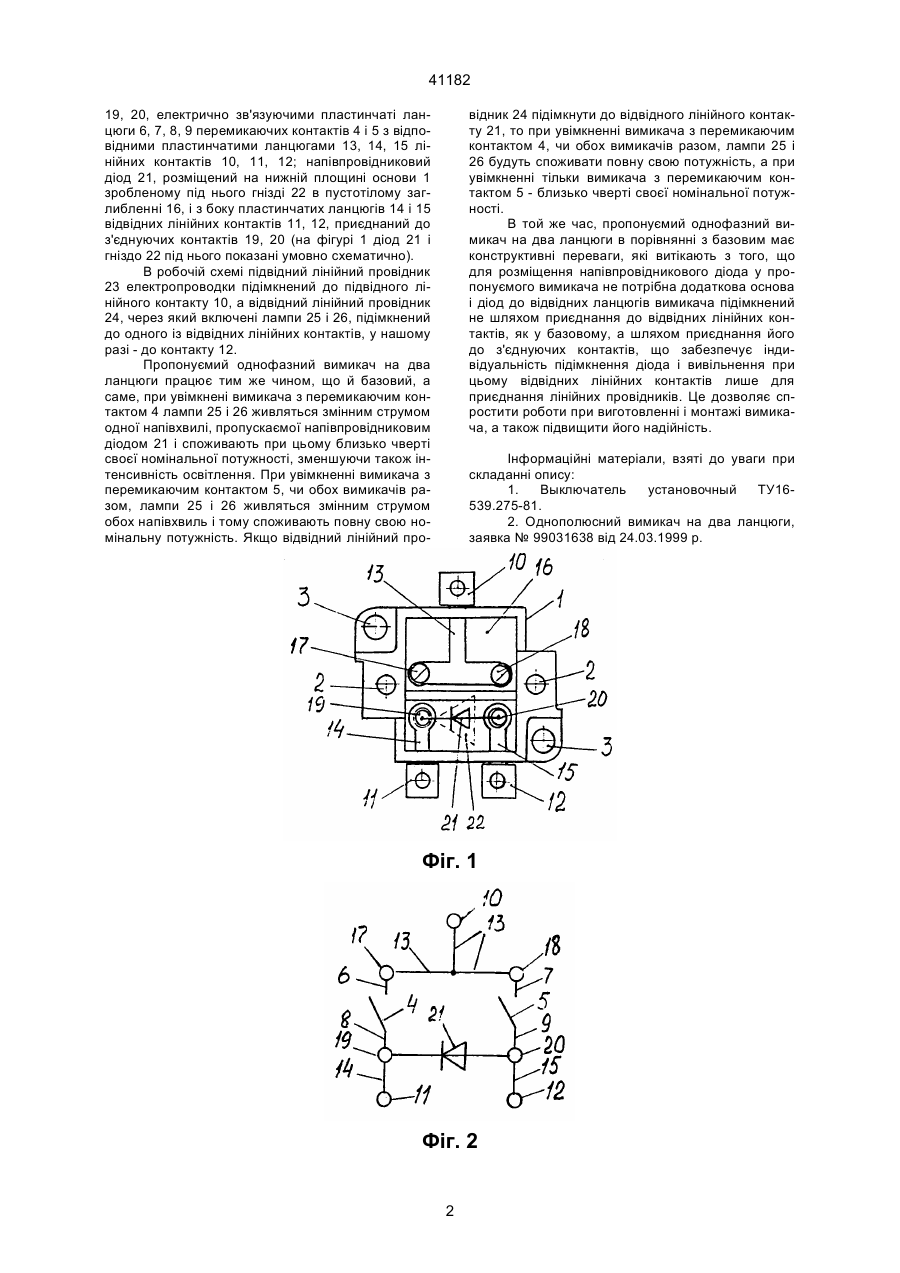

Однополюсний вимикач на два ланцюги, до складу якого входить основа, на якій розміщені два однополюсних вимикачі, кожен зі своїми перемикальними контактами, розміщеними з їх пла стинчатими ланцюгами на верхній площині основи, із загальним підвідним і роздільними відвідними лінійними контактами і їх пластинчатими ланцюгами, розміщеними на нижній площині основи в пустотілому заглибленні, із з'єднуючими контактами, електрично зв'язуючими пластинчаті ланцюги перемикальних контактів з пластинчатими ланцюгами лінійних контактів, з підімкненим до відвідних ланцюгів напівпровідниковим діодом, який відрізняється тим, що напівпровідниковий діод, розміщений на нижній площині основи в зробленому під нього гнізді в пустотілому заглибленні і, з боку пластинчатих ланцюгів відвідних лінійних контактів, приєднаний до з'єднуючих контактів. Недоліками цього вимикача є те, що для розміщення напівпровідникового діода потрібна додаткова основа, а сам діод приєднаний безпосередньо до відвідних лінійних контактів вимикача, до одного із яких при монтажі приєднується лінійний провід, під час чого не виключене порушення надійності підімкнення діода. В.Ш. (13) 41182 (11) UA В основу винаходу поставлено завдання ліквідувати додаткову основу для розміщення напівпровідникового діода і виконати індивідуальне незалежне підімкнення діода до відвідних ланцюгів вимикача. Рішення поставленого завдання досягається тим, що напівпровідниковий діод розміщений на нижній площині основи в зробленому під нього гнізді в пустотілому заглибленні і з боку пластинчатих ланцюгів відвідних лінійних контактів приєднаний до з'єднуючих контактів. Суть винаходу пояснюється кресленнями. На фіг. 1 показано основу вимикача (вигляд знизу); на фіг. 2 - схему пропонуємого вимикача; фіг. 3 - схему його роботи. До складу вимикача входить основа 1 з отворами 2 для закріплення основи 1 при монтажі вимикача і отворами 3 для закріплення на основі кришки вимикача (кришка вимикача на кресленнях не показана). На основі 1 розміщено два однополюсних вимикачі, кожен зі своїми перемикаючими контактами 4 і 5, розміщеними з їх пластинчатими ланцюгами 6, 7, 8, 9 на верхній площині основи 1 (вигляд на верхню площину основи на кресленнях не показано), із загальним підвідним 10 і роздільними відвідними 11 і 12 лінійними контактами і їх пластинчатими ланцюгами 13, 14, 15, розміщеними на нижній площині основи 1 в пустотілому заглибленні 16, із з'єднуючими контактами 17, 18, (19) Винахід відноситься до галузі розподілу електроенергії, зокрема, однополюсним вимикачем на два ланцюги, і може бути використаний в широкому застосуванні. Відомий однополюсний вимикач на два ланцюги [1], до складу якого входить основа, на якій розміщено два однополюсних вимикачі, кожен зі своїми перемикаючими контактами, розміщеними з їх пластинчатими ланцюгами на верхній площині основи, із загальним підвідним і роздільними відвідними лінійними контактами і їх пластинчатими ланцюгами, розміщеними на нижній площині основи в пустотілому заглибленні, із з'єднучими контактами, електрично зв'язуючими пластинчаті ланцюги перемикаючих контактів з пластинчатими ланцюгами лінійних контактів. Відомий більш близький однополюсний вимикач на два ланцюги [2] з підімкненим до відвідних ланцюгів напівпровідниковим діодом для дискретного регулювання рівня споживання електроенергії і інтенсивності освітлення. А ____________________ 41182 19, 20, електрично зв'язуючими пластинчаті ланцюги 6, 7, 8, 9 перемикаючих контактів 4 і 5 з відповідними пластинчатими ланцюгами 13, 14, 15 лінійних контактів 10, 11, 12; напівпровідниковий діод 21, розміщений на нижній площині основи 1 зробленому під нього гнізді 22 в пустотілому заглибленні 16, і з боку пластинчатих ланцюгів 14 і 15 відвідних лінійних контактів 11, 12, приєднаний до з'єднуючих контактів 19, 20 (на фігурі 1 діод 21 і гніздо 22 під нього показані умовно схематично). В робочій схемі підвідний лінійний провідник 23 електропроводки підімкнений до підвідного лінійного контакту 10, а відвідний лінійний провідник 24, через який включені лампи 25 і 26, підімкнений до одного із відвідних лінійних контактів, у нашому разі - до контакту 12. Пропонуємий однофазний вимикач на два ланцюги працює тим же чином, що й базовий, а саме, при увімкнені вимикача з перемикаючим контактом 4 лампи 25 і 26 живляться змінним струмом одної напівхвилі, пропускаємої напівпровідниковим діодом 21 і споживають при цьому близько чверті своєї номінальної потужності, зменшуючи також інтенсивність освітлення. При увімкненні вимикача з перемикаючим контактом 5, чи обох вимикачів разом, лампи 25 і 26 живляться змінним струмом обох напівхвиль і тому споживають повну свою номінальну потужність. Якщо відвідний лінійний про відник 24 підімкнути до відвідного лінійного контакту 21, то при увімкненні вимикача з перемикаючим контактом 4, чи обох вимикачів разом, лампи 25 і 26 будуть споживати повну свою потужність, а при увімкненні тільки вимикача з перемикаючим контактом 5 - близько чверті своєї номінальної потужності. В той же час, пропонуємий однофазний вимикач на два ланцюги в порівнянні з базовим має конструктивні переваги, які витікають з того, що для розміщення напівпровідникового діода у пропонуємого вимикача не потрібна додаткова основа і діод до відвідних ланцюгів вимикача підімкнений не шляхом приєднання до відвідних лінійних контактів, як у базовому, а шляхом приєднання його до з'єднуючих контактів, що забезпечує індивідуальність підімкнення діода і вивільнення при цьому відвідних лінійних контактів лише для приєднання лінійних провідників. Це дозволяє спростити роботи при виготовленні і монтажі вимикача, а також підвищити його надійність. Інформаційні матеріали, взяті до уваги при складанні опису: 1. Выключатель установочный ТУ16539.275-81. 2. Однополюсний вимикач на два ланцюги, заявка № 99031638 від 24.03.1999 р. Фіг. 1 Фіг. 2 2 41182 Фіг. 3 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3 41182 4
