Кульовий кран
Номер патенту: 21308
Опубліковано: 15.03.2007
Автори: Столєтній Вадим Васильович, Кімлик Валерій Вікторович, Акулов Сергій Миколайович, Величко Наталія Петрівна
Формула / Реферат
Кульовий кран, що містить корпус, кулю на опорах, підтиснене пружинами заднє сідло, який відрізняється тим, що за заднім сідлом встановлений підтиснутий пружинами трубчастий поршень, що утворює з корпусом порожнину, яка каналом з'єднується з внутрішньою порожниною корпусу перед кулею, а вставка, встановлена в корпусі концентрично з заднім сідлом, утворює з корпусом, сідлом і поршнем порожнину, з'єднану з проточною частиною крана за кулею.
Текст

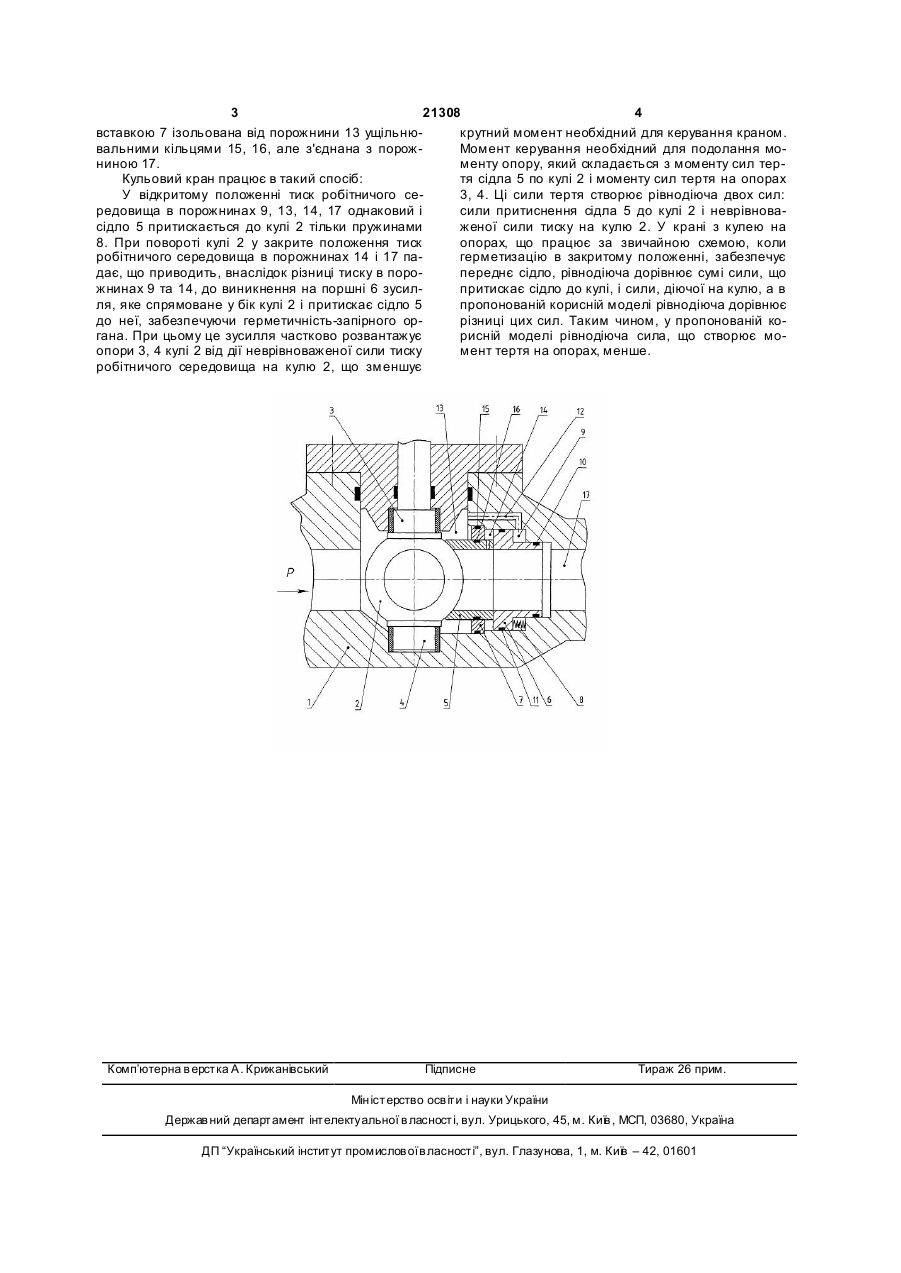

Кульовий кран, що містить корпус, кулю на опорах, підтиснене пружинами заднє сідло, який відрізняє ться тим, що за заднім сідлом встановлений підтиснутий пружинами трубчастий поршень, що утворює з корпусом порожнину, яка каналом з'єднується з внутрішньою порожниною корпусу перед кулею, а вставка, встановлена в корпусі концентрично з заднім сідлом, утворює з корпусом, сідлом і поршнем порожнину, з'єднану з проточною частиною крана за кулею. (19) (21) u200609118 (22) 17.08.2006 (24) 15.03.2007 (46) 15.03.2007, Бюл. № 3, 2007 р. (72) Акулов Сергій Миколайович, Величко Наталія Петрівна, Кімлик Валерій Вікторович, Столєтній Вадим Васильович (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "СТОМ" 3 21308 4 вставкою 7 ізольована від порожнини 13 ущільнюкрутний момент необхідний для керування краном. вальними кільцями 15, 16, але з'єднана з порожМомент керування необхідний для подолання мониною 17. менту опору, який складається з моменту сил терКульовий кран працює в такий спосіб: тя сідла 5 по кулі 2 і моменту сил тертя на опорах У відкритому положенні тиск робітничого се3, 4. Ці сили тертя створює рівнодіюча двох сил: редовища в порожнинах 9, 13, 14, 17 однаковий і сили притиснення сідла 5 до кулі 2 і неврівновасідло 5 притискається до кулі 2 тільки пружинами женої сили тиску на кулю 2. У крані з кулею на 8. При повороті кулі 2 у закрите положення тиск опорах, що працює за звичайною схемою, коли робітничого середовища в порожнинах 14 і 17 пагерметизацію в закритому положенні, забезпечує дає, що приводить, внаслідок різниці тиску в поропереднє сідло, рівнодіюча дорівнює сумі сили, що жнинах 9 та 14, до виникнення на поршні 6 зусилпритискає сідло до кулі, і сили, діючої на кулю, а в ля, яке спрямоване у бік кулі 2 і притискає сідло 5 пропонованій корисній моделі рівнодіюча дорівнює до неї, забезпечуючи герметичність-запірного оррізниці цих сил. Таким чином, у пропонованій когана. При цьому це зусилля частково розвантажує рисній моделі рівнодіюча сила, що створює моопори 3, 4 кулі 2 від дії неврівноваженої сили тиску мент тертя на опорах, менше. робітничого середовища на кулю 2, що зменшує Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
