Електричний посуд

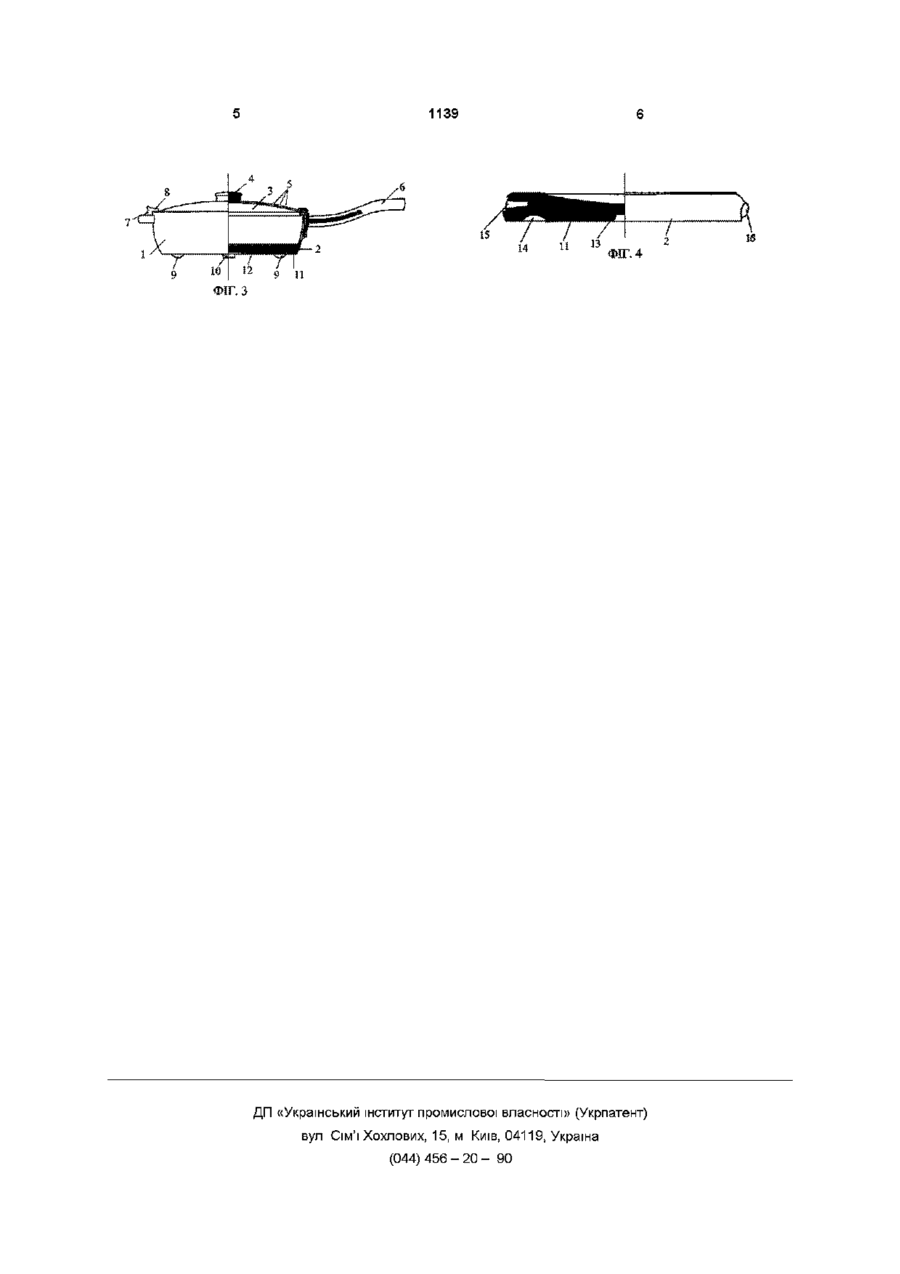

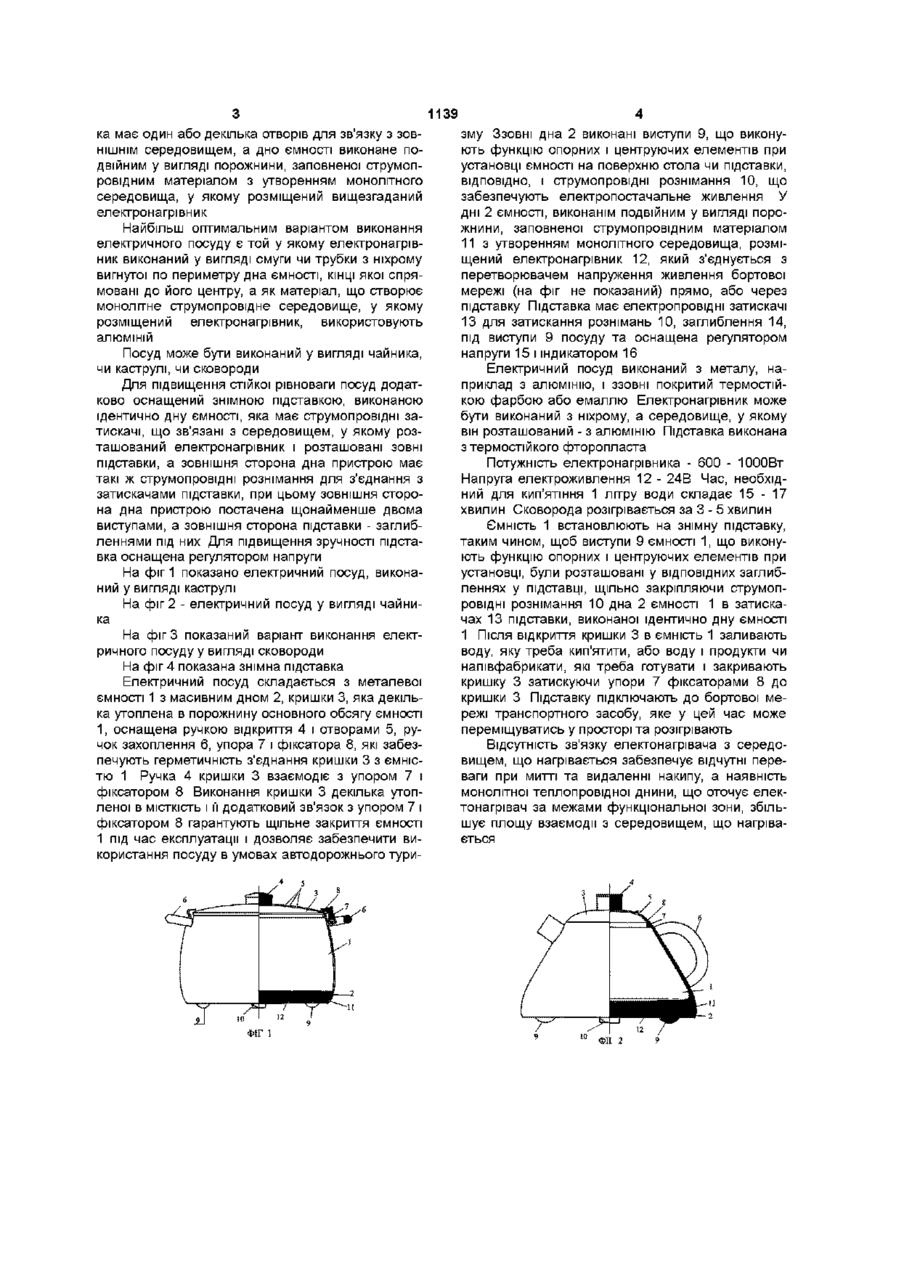

1 Електричний посуд, що містить ємність з кришкою і щонайменше однією ручкою, і електронагрівник, розташований у нижній частині ємності, з утворенням и дна, який відрізняється тим, що ємність і кришка виконані з можливістю герметичного прилягання один до одного й оснащені притискними засобами, причому кришка має один або декілька отворів для зв'язку з ЗОВНІШНІМ середовищем, а дно ємності виконане подвійним у вигляді порожнини, заповненої струмопровідним матеріалом з утворенням монолітного середовища, у якому розміщений вищезгаданий електронагрівник 2 Пристрій за п 1, який відрізняється тим, що електронагрівник виконаний у вигляді смуги чи трубки з ніхрому вигнутої по периметру дна ємності, КІНЦІ якої спрямовані до його центру 3 Пристрій за п 1 чи 2, який відрізняється тим, що як матеріал, що створює монолітне струмопровідне середовище, у якому розміщений електронагрівник, використовують алюміній 4 Пристрій за будь-яким з пп 1-3, який відрізняється тим, що він виконаний у вигляді чайника, чи каструлі, чи сковороди 5 Пристрій за будь-яким з пп 1-4, який відрізняється тим, що він додатково оснащений знімною підставкою, виконаною ідентично дну ємності, яка має струмопровідні затискачі, що зв'язані з середовищем, у якому розташований електронагрівник і розташовані зовні підставки, а зовнішня сторона дна пристрою має такі ж струмопровідні рознімання для з'єднання з затискачами підставки 6 Пристрій за п 5, який відрізняється тим, що зовнішня сторона дна пристрою оснащена щонайменше двома виступами, а зовнішня сторона підставки - заглибленнями під них 7 Пристрій за будь-яким з пп 5-6, який відрізняється тим, що підставка додатково оснащена регулятором напруги Корисна модель відноситься до електричного посуду і може знайти застосування в автотуризмі, для приготування гарячої їжі або и розігрівання від використання бортової акумуляторної мережі транспортного засобу За прототип прийнятий електричний посуд, який являє собою пристрій для підігріву води, що містить ємність з кришкою і ручкою, і електронагрівник, розташований у нижній частині ємності, з утворенням и дна Електронагрівник являє собою металічну пластину з діелектричним покриттям на нижній бік якої нанесена електропровідна плівка (див Патент України №26838, МПК A47J27/21, 1999р) Недоліком прототипу є те, що він призначений для використання тільки в стаціонарних умовах і не може використовуватись для приготування і розігріву їжі і кип'ятіння ВОДИ В умовах наземного, повітряного чи водного транспортного засобу, що рухається, оскільки, по-перше, він виконаний неге рметичним, по-друге, легким, тому при коливаннях транспортного засобу рідина може виливатися назовні, за рахунок виплекання гарячої маси чи кип'ятку, або через перевернення всього посуду В основу розробки корисної моделі покладене завдання створити такий електричний посуд, у якому шляхом забезпечення герметичного з'єднання ємності з кришкою і підвищення тяжкості дна досягається можливість підвищення ступеню МОНОЛІТНОСТІ посуду та стійкої рівноваги за рахунок перенесення центра тяжкості на площину опори, що дає можливість використовувати посуд в умовах транспорту, що рухається Для вирішення завдання запропонований електричний посуд , що містить ємність з кришкою і ручкою, і електронагрівник, розташований у нижній частині ємності, з утворенням и дна, у якому, згідно з винаходом, ємність і кришка виконані з можливістю герметичного прилягання один до одного й оснащені притискними засобами, причому криш со 1139 ка має один або декілька отворів для зв'язку з ЗОВНІШНІМ середовищем, а дно ємності виконане подвійним у вигляді порожнини, заповненої струмопровідним матеріалом з утворенням монолітного середовища, у якому розміщений вищезгаданий електронагрівник Найбільш оптимальним варіантом виконання електричного посуду є той у якому електронагрівник виконаний у вигляді смуги чи трубки з ніхрому вигнутої по периметру дна ємності, КІНЦІ якої спрямовані до його центру, а як матеріал, що створює монолітне струмопровідне середовище, у якому розміщений електронагрівник, використовують алюміній Посуд може бути виконаний у вигляді чайника, чи каструлі, чи сковороди Для підвищення стійкої рівноваги посуд додатково оснащений знімною підставкою, виконаною ідентично дну ємності, яка має струмопровідні затискачі, що зв'язані з середовищем, у якому розташований електронагрівник і розташовані зовні підставки, а зовнішня сторона дна пристрою має такі ж струмопровідні рознімання для з'єднання з затискачами підставки, при цьому зовнішня сторона дна пристрою постачена щонайменше двома виступами, а зовнішня сторона підставки - заглибленнями під них Для підвищення зручності підставка оснащена регулятором напруги На фіг 1 показано електричний посуд, виконаний у вигляді каструлі На фіг 2 - електричний посуд у вигляді чайника На фіг 3 показаний варіант виконання електричного посуду у вигляді сковороди На фіг 4 показана знімна підставка Електричний посуд складається з металевої ємності 1 з масивним дном 2, кришки 3, яка декілька утоплена в порожнину основного обсягу ємності 1, оснащена ручкою відкриття 4 і отворами 5, ручок захоплення 6, упора 7 і фіксатора 8, які забезпечують герметичність з'єднання кришки 3 з ємністю 1 Ручка 4 кришки 3 взаємодіє з упором 7 і фіксатором 8 Виконання кришки 3 декілька утопленої в МІСТКІСТЬ і її додатковий зв'язок з упором 7 і фіксатором 8 гарантують щільне закриття ємності 1 під час експлуатації і дозволяє забезпечити використання посуду в умовах автодорожнього тури ФІГ і зму Ззовні дна 2 виконані виступи 9, що виконують функцію опорних і центруючих елементів при установці ємності на поверхню стола чи підставки, ВІДПОВІДНО, і струмопровідні рознімання 10, що забезпечують електропостачальне живлення У дні 2 ємності, виконанім подвійним у вигляді порожнини, заповненої струмопровідним матеріалом 11 з утворенням монолітного середовища, розміщений електронагрівник 12, який з'єднується з перетворювачем напруження живлення бортової мережі (на фіг не показаний) прямо, або через підставку Підставка має електропровідні затискачі 13 для затискання рознімань 10, заглиблення 14, під виступи 9 посуду та оснащена регулятором напруги 15 і індикатором 16 Електричний посуд виконаний з металу, наприклад з алюмінію, і ззовні покритий термостійкою фарбою або емаллю Електронагрівник може бути виконаний з ніхрому, а середовище, у якому він розташований - з алюмінію Підставка виконана з термостійкого фторопласта Потужність електронагрівника - 600 - ЮООВт Напруга електроживлення 12 - 24В Час, необхідний для кип'ятіння 1 літру води складає 1 5 - 1 7 хвилин Сковорода розігрівається за 3 - 5 хвилин Ємність 1 встановлюють на знімну підставку, таким чином, щоб виступи 9 ємності 1, що виконують функцію опорних і центруючих елементів при установці, були розташовані у ВІДПОВІДНИХ заглибленнях у підставці, щільно закріпляючи струмопровідні рознімання 10 дна 2 ємності 1 в затискачах 13 підставки, виконаної ідентично дну ємності 1 Після відкриття кришки 3 в ємність 1 заливають воду, яку треба кип'ятити, або воду і продукти чи напівфабрикати, які треба готувати і закривають кришку 3 затискуючи упори 7 фіксаторами 8 до кришки 3 Підставку підключають до бортової мережі транспортного засобу, яке у цей час може переміщуватись у просторі та розігрівають Відсутність зв'язку електонагрівача з середовищем, що нагрівається забезпечує відчутні переваги при митті та видаленні накипу, а наявність монолітної теплопровідної днини, що оточує електонагрівач за межами функціональної зони, збільшує площу взаємодії з середовищем, що нагрівається 1139 9 П ФТГ. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
