Формула / Реферат

1. Устройство для снаряжения магазинов, свя­занное с корпусом магазина и содержащее утаплива­ющий элемент, отличающееся тем, что, с целью упрощения устройства при обеспечении снаряжения однорядных магазинов, утапливающий элемент вы­полнен в виде охватывающей корпус рамки для вза­имодействия с выступом подавателя.

2. Устройство по п.1, отличающееся тем, что, с целью повышения удобства эксплуатации, рамка снабжена рукояткой.

Текст

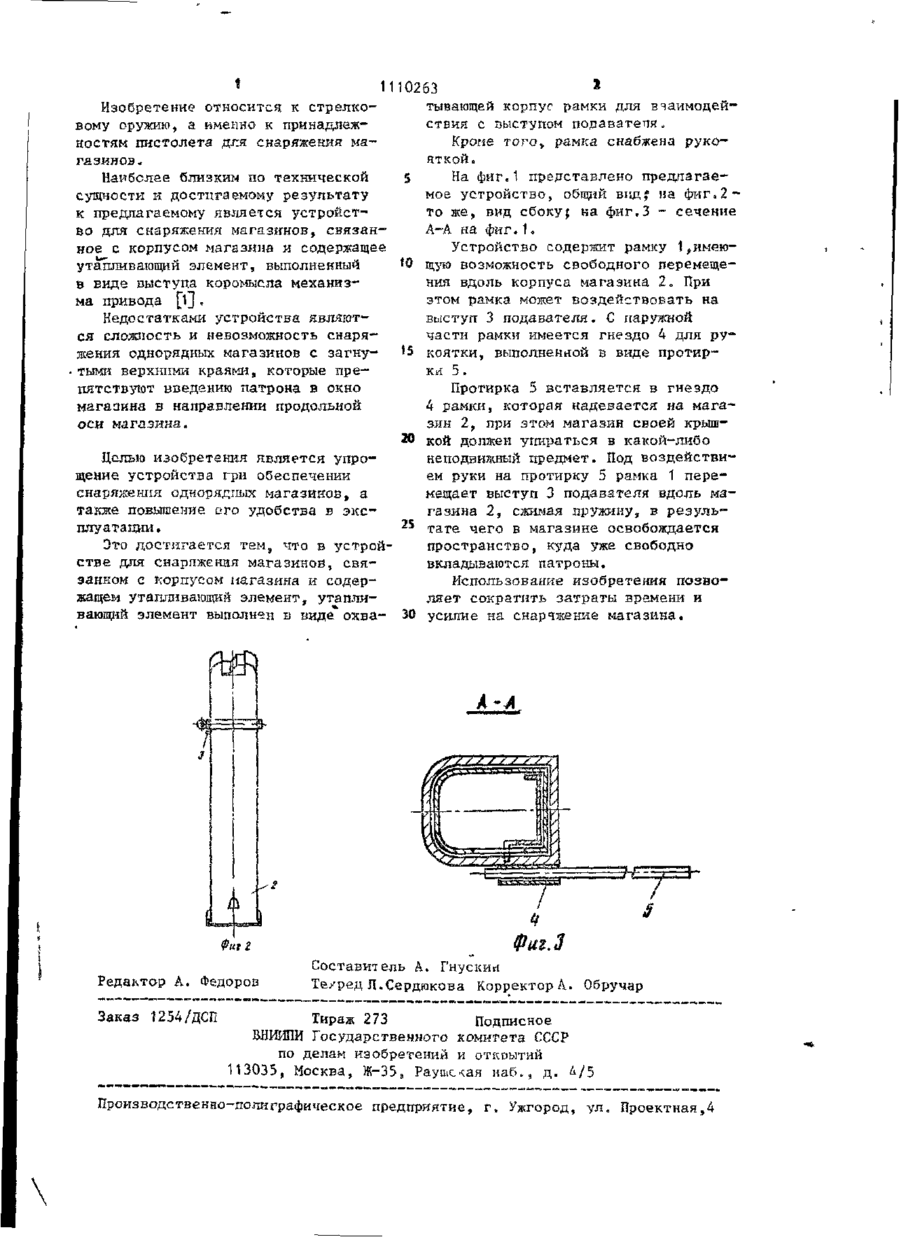

1. УСТРОЙСТВО ДЛЯ СНАРЯЖЕНИЯ МАГАЗИНОВ, связанное с корпусом магазина и содержащее утапливающий элемент, о т л и ч а ю щ е е с я тем, что, с целью упрощения устройства при обеспечении снаряжения однорядных магазинов, утапливающий элемент выполнен в виде охватывающей корпус рамки для взаимодействия с выступом подавателя. 2. Устройство по п.1, о т л ич а ю щ е еся тем, что, с целью повышения удобства эксплуатации,рамка снабжена рукояткой. І (Л Фиг I t 11 10263 * тывающей корпус рамки для взаимодейИзобретение относится к стрелкоствия с выступом подаватепя. вому оружию, а именно к принадлежКроне того^ рамка снабжена руконостям пистолета для снаряжения маяткой. газинов* 5 На фиг.1 представлено предлагаеНаиболее близким по технической мое устройство, общий вид? на фиг, 2 сущности и достигаемому результату то же, вид сбокуj на фиг.З - сечение к предлагаемому является устройстА-А на фиг.1. во для снаряжения магазинов, связанное с корпусом магазина и содержащее Устройство содержит рамку 1,имеюутапливающий элемент, выполненный *0 щую возможность свободного перемещев виде выступа коромысла механизния вдоль корпуса магазина 2. При ма привода [і] . этом рамка может воздействовать на выступ 3 подавателя. С наружной Недостатками устройства являютчасти рамки имеется гнездо 4 для руся сложность и невозможность снаря15 коятки, выполненной в виде протиржения однорядных магазинов с загнуки 5. тыми верхними краями, которые препятствуют введению патрона в окно Протирка 5 вставляется в гнездо магазина в направлении продольной 4 рамки, которая надевается на мага~ оси магазина. зин 2, при этом магазин своей крыш20 кой должен упираться в какой-либо неподвижный предмет. Под воздействиЦелью изобретения является упроем руки на протирку 5 рамка 1 перещение устройства гри обеспечении мещает выступ 3 подавателя вдоль маснаряжения однорядных магазинов, а газина 2, сжимая пружину, в результакже повышение его удобства в экс25 тате чего в магазине освобождается плуатации . пространство, куда уже свободно Это достигается тем, что в устройвкладываются патроны. стве для снаряжения магазинов, связанном с корпусом магазина и содерИспользование изобретения позвожащем утапливающий элемент, утаплиляет сократить затраты времени и вающий элемент выполнен в виде охваусилие на снаряжение магазина. А-А Фиг.З Редактор А. Федоров Заказ 1254/ДСП Составитель А. Гнускин Техред Л\Сердюкова Корректор А. Обручар Тираж 273 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и ОТКРЫТИЙ 113035, Москва, Ж-35, Раушская наб., д. і/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная,4

Дивитися

Додаткова інформація

Назва патенту англійською

Equipment for pistol

Автори англійською

Serhieiev Yurii Fedorovych

Назва патенту російською

Снаряжение для пистолета

Автори російською

Сергеев Юрий Федорович

МПК / Мітки

МПК: F41A 9/00

Мітки: пістолету, приладдя
