Клейова композиція

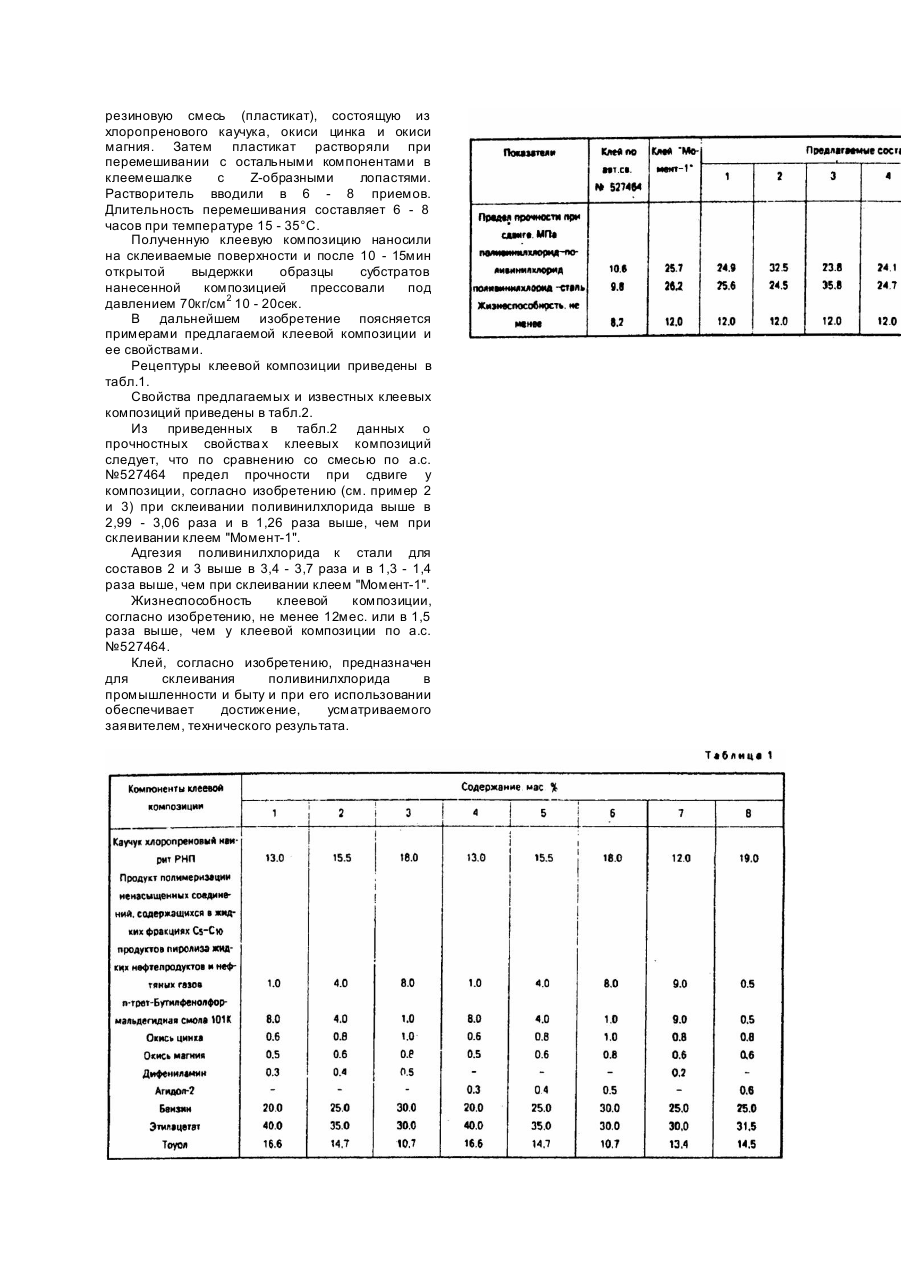

Изобретение относится к клеящим веществам на основе хлоропренового каучука. Известные клеевые композиции имеют сравнительно невысокую жизнеспособность (до 9 месяцев) и контактную прочность, что ограничивает их область применения. Вместе с тем, имеется высокая потребность в клеях для склеивания поливинилхлорида с поливинилхлоридом, а также поливинилхлорида с металлами. Для склеивания поливинилхлорида и полистирола, в том числе поливинилхлоридных галантерейных изделий, в настоящее время применяют клей на основе перхлорвиниловой смолы и бутадиен-нитрильного каучука (ТУ 6 - 15 01 - 206 - 82, ТУ 6 - 15 - 1251 - 80). Однако, известные клеи имеют ограниченную жизнеспособность (до 9 месяцев) и невысокую прочность при склеивании поливинилхлорида. Наиболее близким известным решением аналогичной задачи по технической сущности и достигаемому результату является клеевая композиция, включающая хлоропреновый каучук, адгезионную добавку, наполнитель, растворитель и разбавитель (А.с. СССР №527464, кл. C09J3/12). В качестве адгезионных добавок используют хлорнаирит или хлоркаучук в сочетании с n-третбутилфенолформальдегидной или эпоксидной смолой, в качестве растворителя используют, например, толуол, метилэтилкетон, этилацетат, хлорированные углеводороды или их смеси, а в качестве разбавителя в композиции использован бензин при следующем содержании компонентов, мас.%: Хлоропреновый каучук 7,9 - 15,3 Адгезионная добавка 4,6 - 17,3 Наполнитель 0,6 - 2,8 Разбавитель 18,3 - 32,0 Растворитель Остальное Недостатком указанной клеевой композиции является сравнительно малая жизнеспособность (до 8 месяцев) и невысокая адгезионная прочность. В основу настоящего изобретения положена задача создания клеевой композиции на основе хлоропренового каучука, которая путем изменения состава и содержания компонентов обеспечивает сохранение без значительных изменений клеящей способности и вязкости не менее 12 месяцев, отсутствие расслоения компонентов и сохранение однородности раствора, за счет чего повышается адгезионная прочность и жизнеспособность композиции. Поставленная задача решена тем, что клеевая композиция, включающая хлоропреновый каучук, адгезионную добавку, наполнитель, растворитель и разбавитель, согласно изобретению, в качестве адгезионной добавки содержит продукт полимеризации ненасыщенных соединений, содержащихся в жидких фракциях продуктов пиролиза жидких нефтепродуктов и нефтяных газов следующей структурной формулы: где при следующем содержании компонентов, мас.%: Хлоропреновый каучук 13,0 - 18,0 Продукт полимеризации ненасыщенных соединений 1,0 - 8,0 n-третБутилфенолоформальдегидная смола 1,0 - 8,0 Окись цинка 0,6 - 1,0 Окись магния 0,5 - 0,8 Антиоксидант 0,3 - 0,5 Бензин 20,0 - 30,0 Этилацетат 30,0 - 40,0 Толуол Остальное Согласно изобретению, в качестве адгезионной добавки используют продукт полимеризации ненасыщенных соединений, содержащихся в жидких фракциях продуктов пиролиза жидких нефтепродуктов и нефтяных газов следующей стр уктурной формулы: где что обеспечивает без значительных изменений клеящую способность и вязкость не менее 12 месяцев, отсутствие расслоения компонентов и сохранение однородности раствора, за счет чего повышается адгезионная прочность и жизнеспособность композиции. Клеевую композицию готовят следующим образом. Предварительно на вальцах получали резиновую смесь (пластикат), состоящую из хлоропренового каучука, окиси цинка и окиси магния. Затем пластикат растворяли при перемешивании с остальными компонентами в клеемешалке с Z-образными лопастями. Растворитель вводили в 6 - 8 приемов. Длительность перемешивания составляет 6 - 8 часов при температуре 15 - 35°C. Полученную клеевую композицию наносили на склеиваемые поверхности и после 10 - 15мин открытой выдержки образцы субстратов нанесенной композицией прессовали под давлением 70кг/см 2 10 - 20сек. В дальнейшем изобретение поясняется примерами предлагаемой клеевой композиции и ее свойствами. Рецептуры клеевой композиции приведены в табл.1. Свойства предлагаемых и известных клеевых композиций приведены в табл.2. Из приведенных в табл.2 данных о прочностных свойства х клеевых композиций следует, что по сравнению со смесью по а.с. №527464 предел прочности при сдвиге у композиции, согласно изобретению (см. пример 2 и 3) при склеивании поливинилхлорида выше в 2,99 - 3,06 раза и в 1,26 раза выше, чем при склеивании клеем "Момент-1". Адгезия поливинилхлорида к стали для составов 2 и 3 выше в 3,4 - 3,7 раза и в 1,3 - 1,4 раза выше, чем при склеивании клеем "Момент-1". Жизнеспособность клеевой композиции, согласно изобретению, не менее 12мес. или в 1,5 раза выше, чем у клеевой композиции по а.с. №527464. Клей, согласно изобретению, предназначен для склеивания поливинилхлорида в промышленности и быту и при его использовании обеспечивает достижение, усматриваемого заявителем, технического результата.
