Пристрій для вимірювання концентрації спирту у виноматеріалах
Номер патенту: 21723
Опубліковано: 15.03.2007
Автори: Овчаренко Оксана Олексіївна, Сморчков Володимир Іванович, Шерф Ера Соломонович, Дашковський Юрій Олександрович
Формула / Реферат
1. Пристрій для вимірювання концентрації спирту у виноматеріалах, що містить камеру відбору проби та вимірювальний тракт, який відрізняється тим, що камера відбору проби виконана у вигляді конуса, більш широка частина якого занурена у суміш, що аналізується, а вузька частина сполучена з вимірювальним трактом, причому під більш широкою частиною конуса розташований барботер.
2. Пристрій за п. 1, який відрізняється тим, що сенсор за принципом дії може бути термохімічним або адсорбційно-напівпровідниковим.
Текст

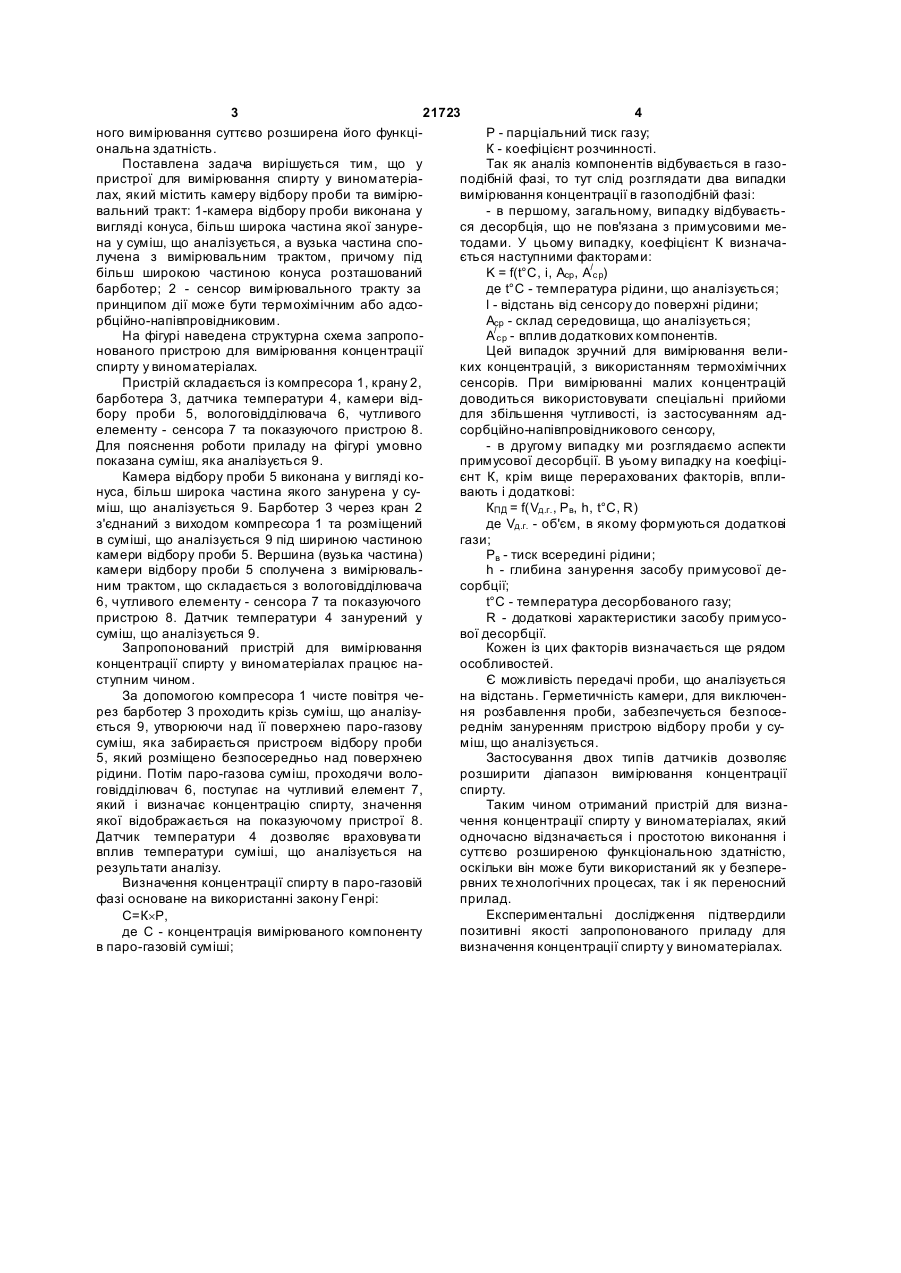

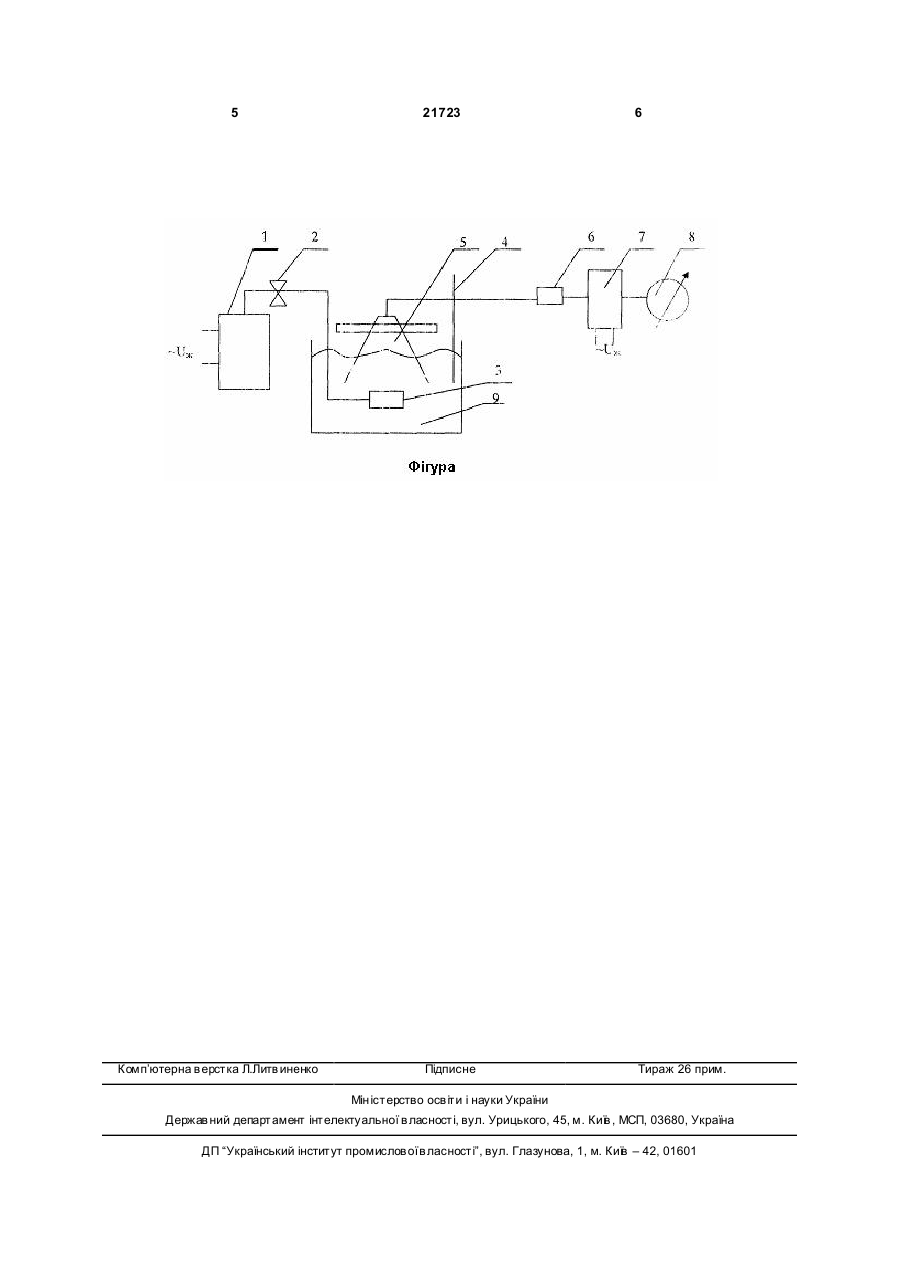

1. Пристрій для вимірювання концентрації спирту у виноматеріалах, що містить камеру від 3 21723 4 ного вимірювання суттєво розширена його функціР - парціальний тиск газу; ональна здатність. К - коефіцієнт розчинності. Поставлена задача вирішується тим, що у Так як аналіз компонентів відбувається в газопристрої для вимірювання спирту у виноматеріаподібній фазі, то тут слід розглядати два випадки лах, який містить камеру відбору проби та вимірювимірювання концентрації в газоподібній фазі: вальний тракт: 1-камера відбору проби виконана у - в першому, загальному, випадку відбуваєтьвигляді конуса, більш широка частина якої зануреся десорбція, що не пов'язана з примусовими мена у суміш, що аналізується, а вузька частина спотодами. У цьому випадку, коефіцієнт К визначалучена з вимірювальним трактом, причому під ється наступними факторами: більш широкою частиною конуса розташований K = f(t°C, і, Аcp , А/c p) барботер; 2 - сенсор вимірювального тракту за де t°C - температура рідини, що аналізується; принципом дії може бути термохімічним або адсоl - відстань від сенсору до поверхні рідини; рбційно-напівпровідниковим. Аcр - склад середовища, що аналізується; На фігурі наведена структурна схема запропоА/c p - вплив додаткових компонентів. нованого пристрою для вимірювання концентрації Цей випадок зручний для вимірювання велиспирту у виноматеріалах. ких концентрацій, з використанням термохімічних Пристрій складається із компресора 1, крану 2, сенсорів. При вимірюванні малих концентрацій барботера 3, датчика температури 4, камери віддоводиться використовувати спеціальні прийоми бору проби 5, вологовідділювача 6, чутливого для збільшення чутливості, із застосуванням аделементу - сенсора 7 та показуючого пристрою 8. сорбційно-напівпровідникового сенсору, Для пояснення роботи приладу на фігурі умовно - в другому випадку ми розглядаємо аспекти показана суміш, яка аналізується 9. примусової десорбції. В уьому випадку на коефіціКамера відбору проби 5 виконана у вигляді коєнт К, крім вище перерахованих факторів, вплинуса, більш широка частина якого занурена у сувають і додаткові: міш, що аналізується 9. Барботер 3 через кран 2 КПД = f(Vд.г. , Рв, h, t°С, R) з'єднаний з виходом компресора 1 та розміщений де Vд.г. - об'єм, в якому формуються додаткові в суміші, що аналізується 9 під шириною частиною гази; камери відбору проби 5. Вершина (вузька частина) Рв - тиск всередині рідини; камери відбору проби 5 сполучена з вимірювальh - глибина занурення засобу примусової деним трактом, що складається з вологовідділювача сорбції; 6, чутливого елементу - сенсора 7 та показуючого t°С - температура десорбованого газу; пристрою 8. Датчик температури 4 занурений у R - додаткові характеристики засобу примусосуміш, що аналізується 9. вої десорбції. Запропонований пристрій для вимірювання Кожен із цих факторів визначається ще рядом концентрації спирту у виноматеріалах працює наособливостей. ступним чином. Є можливість передачі проби, що аналізується За допомогою компресора 1 чисте повітря чена відстань. Герметичність камери, для виключенрез барботер 3 проходить крізь суміш, що аналізуня розбавлення проби, забезпечується безпосеється 9, утворюючи над її поверхнею паро-газову реднім зануренням пристрою відбору проби у сусуміш, яка забирається пристроєм відбору проби міш, що аналізується. 5, який розміщено безпосередньо над поверхнею Застосування двох типів датчиків дозволяє рідини. Потім паро-газова суміш, проходячи волорозширити діапазон вимірювання концентрації говідділювач 6, поступає на чутливий елемент 7, спирту. який і визначає концентрацію спирту, значення Таким чином отриманий пристрій для визнаякої відображається на показуючому пристрої 8. чення концентрації спирту у виноматеріалах, який Датчик температури 4 дозволяє враховува ти одночасно відзначається і простотою виконання і вплив температури суміші, що аналізується на суттєво розширеною функціональною здатністю, результати аналізу. оскільки він може бути використаний як у безпереВизначення концентрації спирту в паро-газовій рвних те хнологічних процесах, так і як переносний фазі основане на використанні закону Генрі: прилад. Експериментальні дослідження підтвердили С=К´Р, позитивні якості запропонованого приладу для де С - концентрація вимірюваного компоненту в паро-газовій суміші; визначення концентрації спирту у виноматеріалах. 5 Комп’ютерна в ерстка Л.Литв иненко 21723 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance for determination of concentration of alcohol in wine materials
Автори англійськоюDashkovskyi Yurii Oleksandrovych, Smorchkov Volodymyr Ivanovych
Назва патенту російськоюУстройство для измерения концентрации спирта в виноматериалах
Автори російськоюДашковский Юрий Александрович, Сморчков Владимир Иванович
МПК / Мітки
МПК: G01N 27/22
Мітки: виноматеріалах, вимірювання, концентрації, пристрій, спирту
