Вхідний патрубок вентилятора

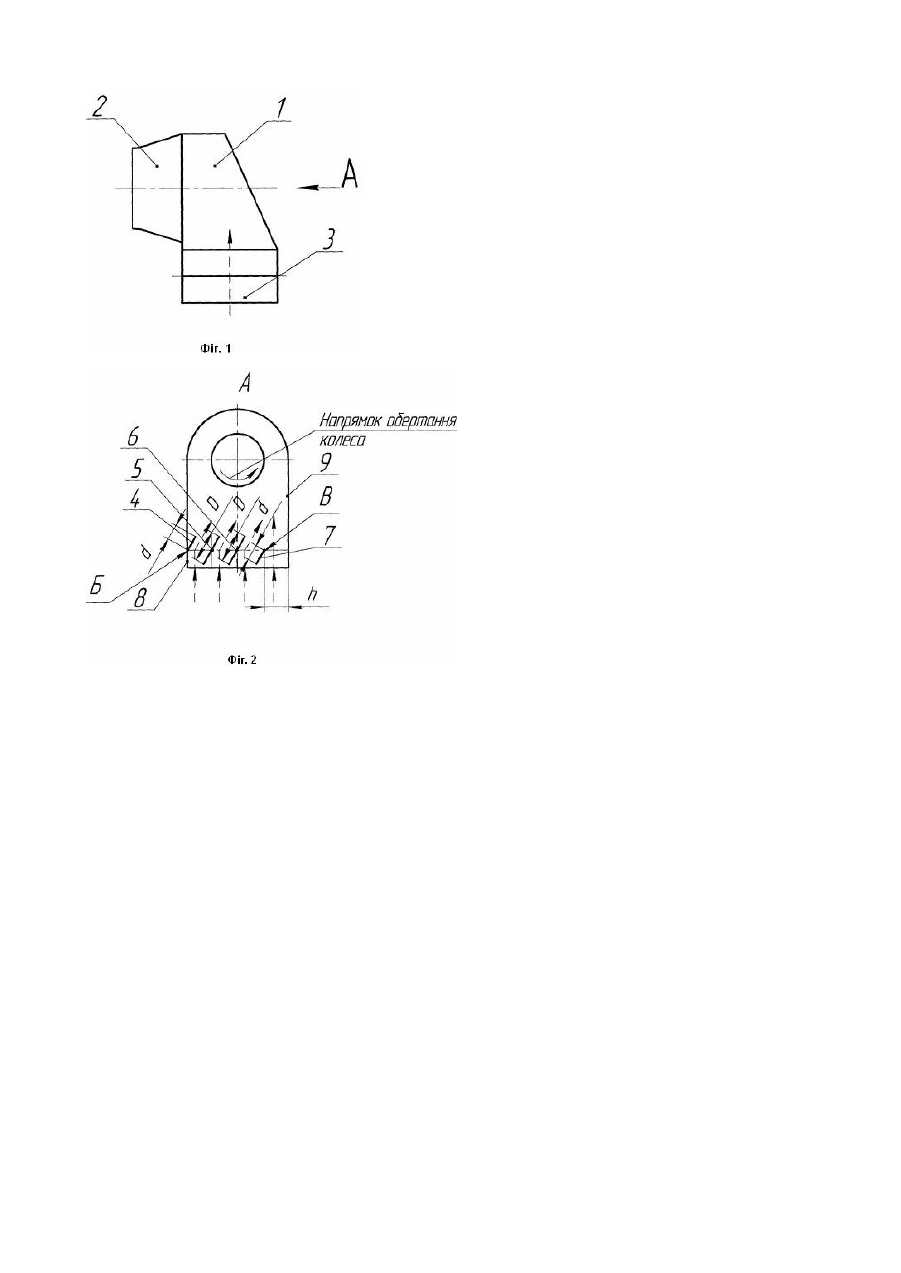

Корисна модель відноситься до вентиляторобудування, зокрема, до вхідних патрубків відцентрових вентиляторів. Відомий вхідний патрубок вентилятора [Центробежные вентиляторы. Аэродинамические схемы и характеристики, - М: Машиностроение, 1980, с.10, рис.8], який складається з вхідної коробки, з'єднаної з вхідним конічним перехідником, у якому розміщений осьовий напрямний апарат. Недоліком даної конструкції є розміщення деталей напрямного апарата в проточній частині вхідного конічного перехідника, що чинить опір потоку робочого тіла, у результаті чого знижуються параметри й глибина регулювання вентилятора. Відомий також вхідний патрубок вентилятора [Ковалевская В.И., Спивак В.А. Машинист вентиляторной установки, - М: Недра, 1979, рис.7], який складається з вхідної коробки, з'єднаної з вхідним конічним перехідником. Напрямний апарат розміщений у вхідній коробці і являє собою прямокутні поворотні лопатки з горизонтальними осями обертання. У разі відсутності регулювання лопатки встановлюються за потоком, чинячи при цьому незначний аеродинамічний опір. Недоліком даної конструкції є те, що при повороті крайньої лівої лопатки в простір між лопаткою й лівою стінкою коробки надходить потік робочого тіла, який направлений проти обертання колеса. Це викликає втрати тиску й призводить до зниження глибини регулювання режиму роботи вентилятора. При повороті крайньої правої лопатки між нею і правою стінкою коробки залишається простір, через який надходить направлений убік обертання колеса потік робочого тіла. Однак при збільшенні кута повороту крайньої правої лопатки площа перерізу цього простору скорочується, зменшуючи потік, який пропускається через неї. Це також призводить до зниження глибини регулювання. В основу корисної моделі поставлене завдання: забезпечити зниження аеродинамічного опору потоку робочого тіла у вхідному патрубку вентилятора, що дозволить збільшити глибину регулювання режиму роботи вентилятора. Задача вирішується тим, що у вхідному патрубку вентилятора, який складається з вхідної коробки, з'єднаної з вхідним конічним перехідником, і розміщеного у вхідній коробці напрямного апарата у вигляді прямокутних поворотних лопаток з горизонтальними осями обертання, відповідно до корисної моделі, ширина кожної з крайніх лопаток становить 0,45-0,55 ширини середньої лопатки, вісь обертання крайньої лівої лопатки прилягає до лівої стінки коробки, а вісь обертання крайньої правої лопатки знаходиться на відстані h від правої стінки коробки, при цьому h>d, де d - ширина крайньої правої лопатки. Виконання у вхідному патрубку вентилятора крайньої лівої лопатки із шириною, що становить 0,45-0,55 від ширини середньої лопатки, а також з віссю обертання, що прилягає до лівої стінки коробки, дозволяє шляхом повороту цієї вкороченої лопатки направити потік, що надходить у патр убок, убік обертання колеса. Це призводить до зниження аеродинамічного опору потоку робочого тіла. Виконання крайньої правої лопатки із шириною, що становить 0,45-0,55 від ширини середньої лопатки, з віссю обертання, що знаходиться на відстані h від правої стінки коробки, призводить до утворення між крайньою правою лопаткою та стінкою коробки простору, що не перекривається, через який надходить направлений убік обертання колеса потік робочого тіла. Це призводить до збільшення глибини регулювання режиму роботи вентилятора. Зазначений діапазон розмірів елементів напрямного апарата був встановлений у результаті експериментальних досліджень із умов забезпечення оптимального регулювання вентилятора. На Фіг.1 представлений вид збоку на вхідний патрубок вентилятора, на Фіг.2 - вид А на Фіг.1. Вхідний патрубок вентилятора складається з вхідної коробки 1, з'єднаної з вхідним конічним перехідником 2. У вхідній коробці 1 розміщений напрямний апарат 3, виконаний у вигляді прямокутних поворотних лопаток 4, 5, 6, 7 з горизонтальними осями обертання. Ширина d крайніх лопаток 4, 7 становить 0,45-0,55 ширини D середніх лопаток 5, 6. Вісь обертання Б крайньої лівої лопатки 4 прилягає до лівої стінки 8 коробки 1. Вісь обертання В крайньої правої лопатки 7 знаходиться на відстані h від правої стінки 9 коробки 1, при цьому h>d, де d - ширина крайньої правої лопатки 7. Досягнення технічного результату здійснюється таким чином. При роботі вентилятора регулювання режиму роботи вентилятора здійснюється шляхом синхронного повороту лопаток 4, 5, 6, 7. При цьому лопатки 4, 5, 6, 7 напрямного апарата 3, регулюючи режим роботи вентилятора, відхиляють потік робочого тіла в напрямку обертання колеса. Завдяки тому, що ширина крайньої лівої лопатки 4 становить 0,45-0,55 ширини середньої лопатки 5, а вісь обертання Б крайньої лівої лопатки 4 прилягає до лівої стінки 8 коробки 1, потік робочого тіла направлений убік обертання колеса. Це дозволило зменшити втрати й збільшити глибину регулювання режиму роботи вентилятора. Завдяки тому, що ширина крайньої правої лопатки 7 становить 0,45-0,55 ширини середньої лопатки 6, а вісь обертання В крайньої правої лопатки 7 знаходиться на відстані h від правої стінки 9 коробки 1, між правою стінкою 9 коробки 1 і крайньою правою лопаткою 7 завжди є простір, що не перекривається, через який надходить направлений убік обертання колеса потік робочого тіла. Це додатково збільшує глибину регулювання режиму роботи вентилятора. Застосування корисної моделі в порівнянні з найближчим аналогом підвищує на 5-7% глибину регулювання режиму роботи вентилятора.
