Пристрій розділення сигналів яскравості та кольоровості у декодері системи секам

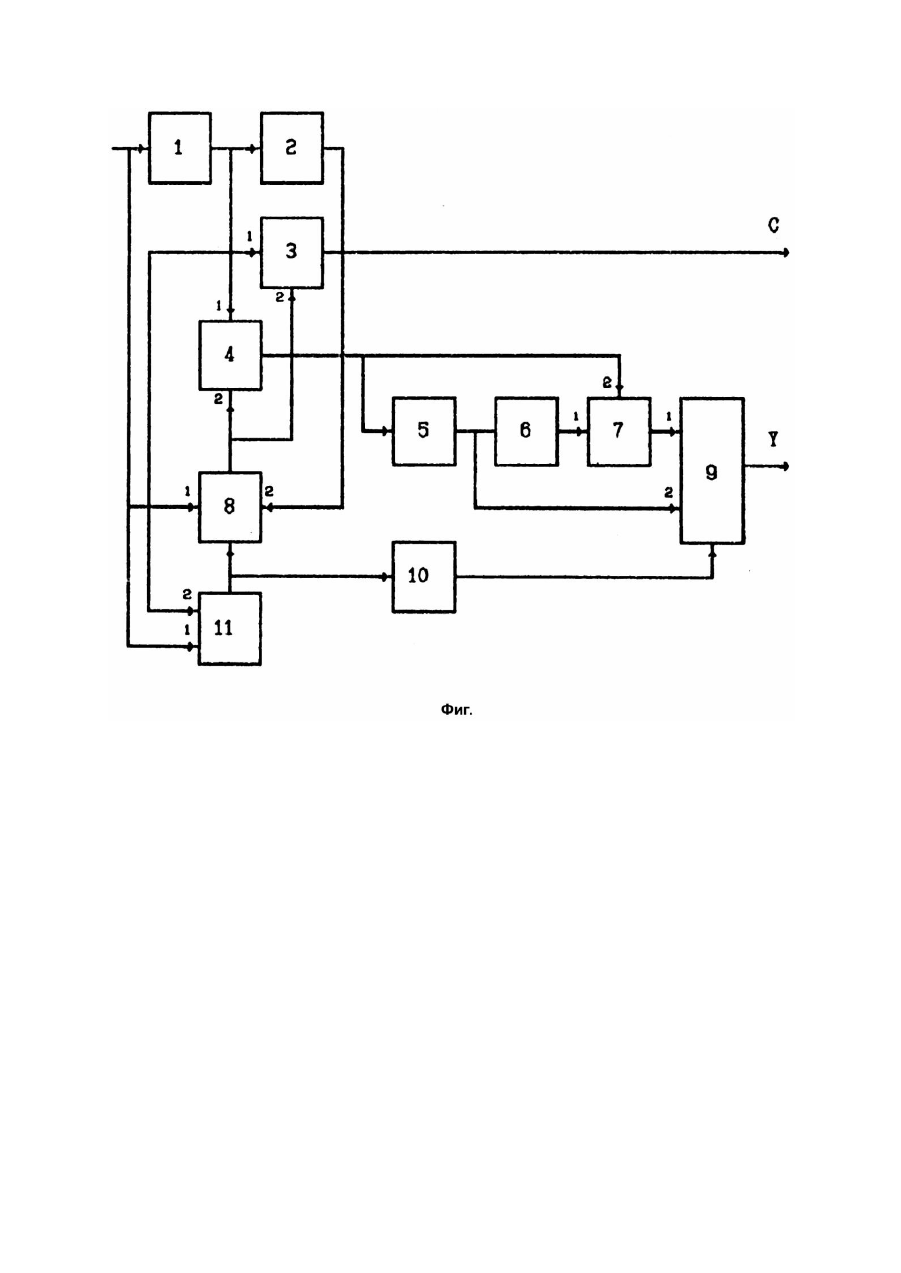

Предлагаемое изобретение относится к области телевидения, в частности, к устройствам разделения сигналов яркости и цветности в декодирующем устройстве системы СЕКАМ, и может использоваться в ВКУ аналого-цифровых аппаратно-студийных комплексов телевизионного вещания и в телевизионных вещательных приемниках. Устройство предназначается для разделения сигналов яркости и цветности в декодирующи х устройствах системы СЕКАМ. Известно устройство для разделения сигналов яркости и цветности в декодере [1]. Известное устройство содержит 1 - й и 2 - й блоки задержки на время, равное 2H, где H период строчной развертки, 1 - й сумматор, вычитатель, 1 - й электронный коммутатор и блок управления, причем цепь из последовательно соединенных 1 - го и 2 - го блоков задержки включена между входом устройства и 2 - м сигнальным входом 1 - го электронного коммутатора, 1 - й вход которого соединен со входом устройства, 1 - й и 2 - й управляющие входы блока управления подключены соответственно ко входу устройства и вы ходу 1 го блока задержки, выход блока управления соединен с управляющим входом 1 - го электронного коммутатора, 1 - й и 2 - й входы 1 го сумматора и 1 - й и 2 - й входы вычитателя подключены соответственно к выходам 1 - го блока задержки и 1 - го электронного коммутатора, а вы ход вычитателя соединен с выходом сигнала цветности устройства. Недостатком известного устройства является наличие искажений сигналов яркости и цветности на наклонных переходах. Целью предполагаемого изобретения является уменьшение упомянутых искажений сигналов яркости и цветности. Эта цель достигается тем, что в устройство дополнительно введены 3 - й, 4 - й и 5 - й блоки задержек на время, равное H, 2 - й сумматор и 2 - й электронный коммутатор. Причем цепь из последовательно включенных 3 - го и 4 - го блоков задержек и 2 - го сумматора включена между выходом 1 - го сумматора и 1 - м входом 2 - го электронного коммутатора, 2 - й вход 2 - го сумматора соединен с выходом 1 - го сумматора. Выход 3 - го блока задержки соединен со 2 - м входом 2 - го электронного коммутатора. Выход блока управления соединен с управляющим входом 2 - го электронного коммутатора через 5 й блок задержки. Выход 2 - го электронного коммутатора образует вы ход сигнала яркости устройства. Таким образом, заявляемое устройство соответствует критерию "новизна". Сравнение заявляемого решения с прототипом и с другими техническими решениями в данной области техники не позволило выявить в них признаки, отличающие заявляемое решение от прототипа, что позволяет сделать вывод о соответствии критерию "существенные отличия". Структурная схема предлагаемого устройства изображена на чертеже (фиг.), на котором обозначено: 1, 2, 5, 6, 10 - 1 - й, 2 - й, 3 й, 4 - й, 5 - й блоки задержки (БЗ) соответственно, 3 - вычитатель, 4, 7 - 1 - й и 2 - й сумматоры соответственно, 8, 9 - 1 - й и 2 - й электронные коммутаторы (ЭК) соответственно, 11 - блок управления (БУ). Предлагаемое устройство разделения сигналов яркости и цветности в декодирующем устройстве системы СЕКАМ содержит 1 - й (1), 2 й (2), 3 - й (5), 4 - й (6) и 5 - й (10) БЗ, вычитатель (3), 1 - й (4) и 2 - й (7) сумматоры, 1 - й (8) и 2 - й (9) ЭК и блок управления (11). Цепь из последовательно соединенных 1 - го и 2 - го блоков задержки (1, 2) включена между входом устройства и 2 - м сигнальным входом 1 го ЭК (8), 1 - й вход которого соединен со входом устройства. 1 - й и 2 - й управляющие входы блока управления (11) подключены соответственно ко входу устройству и вы ходу 1 - го блока задержки (1). Выход блока управления (11) соединен с управляющим входом 1 - го электронного коммутатора (8), 1 - й и 2 - й входы 1 - го сумматора (4) и 1 - й и 2 - й входы вычитателя (3) подключены соответственно к выходам 1 - го блока задержки (1) и 1 - го электронного коммутатора (8), а выход вычитателя (3) соединен с выходом сигнала цветности устройства. Цепь из последовательно включенных 3 - го и 4 - го блоков задержек (5, 6) и 2 - го сумматора (7) включена между выходом 1 - го сумматора (4) и 1 - м входом 2 - го электронного коммутатора (9). 2 - й вход 2 го сумматора (7) соединен с выходом 1 - го сумматора (4). Выход 3 - го блока задержки (5) соединен со 2 - м входом 2 - го электронного коммутатора (9). Выход блока управления (11) соединен с управляющим входом 2 - го электронного коммутатора (9) через 5 - й блок задержки (10), а выход 2 - го электронного коммутатора (9) образует вы ход сигнала яркости устройства. Все блоки устройства разделения являются стандартными. Таким образом, предлагаемое изобретение соответствует критерию "техническое решение задачи". Устройство работает следующим образом. На 1 - й вход 1 - го сумматора (4) поступает сигнал с выхода 1 - го блока задержки (1), а на второй вход сумматора (4) сигнал поступает через 1 - й электронный коммутатор (8) со входа 1 - го БЗ или с выхода 2 - го БЗ. Коммутатор (8) переключается блоком управления (11) так, что в сумматоре складываются сигналы тех строк, цветовая поднесущая в которых находится в противофазе, поэтому на выходе сумматора (4) выделяется сигнал яркости с подавленным сигналом цветности. ВЧ составляющие сигнала яркости при этом сохраняются, однако при передаче диагональных переходов возникают искажения, проявляющиеся в виде зубчатости на этих границах. Для уменьшения искажений в строках, где сигналы цветности находятся в фазе, производится интерполяция двух соседних строк с использованием 3 - го (5) и 4 - го (6) БЗ во 2 - м сумматоре (7) и замена сигнала текущей строки интерполированным сигналом во 2 - м ЭК (9), который управляется БУ (11) через 5 - й БЗ (10). В вычитателе (3) сигналы с выходов 1 - го БЗ (1) и 1 - го ЭК (8) вычитаются, в результате чего подавляются составляющие сигнала яркости и выделяется сигнал цветности. Таким образом достигается цель предлагаемого изобретения.
