Магнітогідродинамічний резонатор

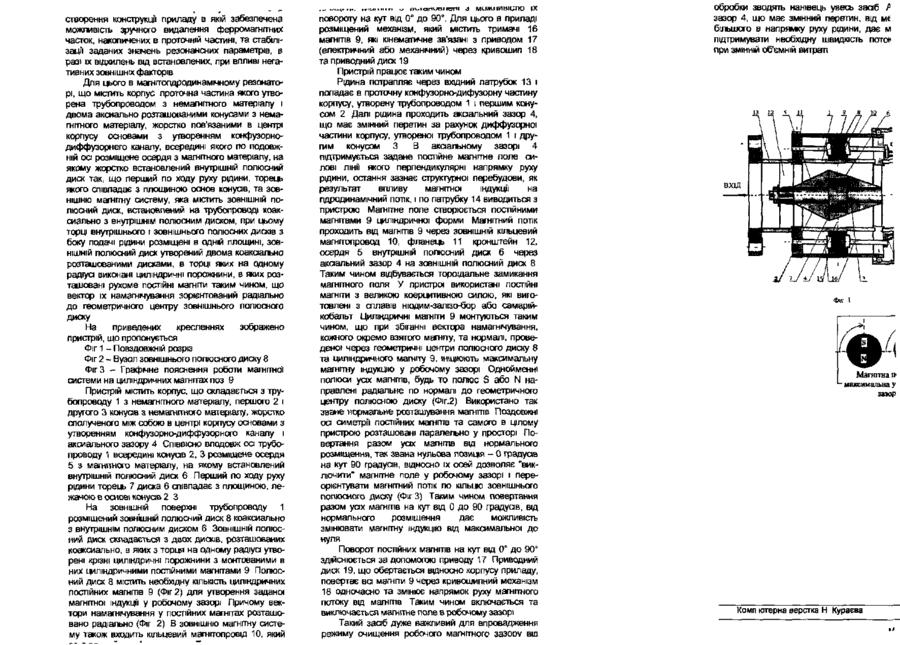

Магнггопдродинамічний резонатор, що містить корпус, проточна частина якого утворена трубопроводом з немагнітного матеріалу і двома аксіально розташованими конусами з немагнггного матеріалу, жорстко зв'язаними в центрі корпуса основами з утворенням конфузорно-дифузорного каналу, все редині якого по подовжній осі розміщене осердя з магнітного матеріалу, на якому жорстко встановлений внутрішній полюсний диск так, що перший по ходу руху рідини торець диска співпадає з площиною основ конусів, та зовнішню мапнггну систему, яка містить ЗОВНІШНІЙ полюсний диск, встановлений на трубопроводі коаксіально з внутрішнім полюсним диском, при цьому торці внутрішнього і зовнішнього полюсних дисків з боку подачі рідини розміщені в одній площині, який відрізняється тим, що зовнішній полюсний диск утворений двома коаксіально розташованими дисками, в торці яких на одному радіусі виконані крізні циліндричні порожнини, в яких розташовані рухомо ПОСТІЙНІ магніти таким чином, що вектори їх намагнічування орієнтовані радіально до геометричного центра зовнішнього полюсного диска Корисна модель відноситься до галузі енергетичної, харчової, вугільної, хімічної та інших галузей промисловості для процесів водопідготовки з метою інтенсифікацГі очищення води від зважених часток і інших шкідливих домішок, а також процесів, де використовується нагрів, охолоджування, випаровування рідин або сумішей Відомий пристрій для мапнггноі обробки рідини (див патент РФ №2015113, кл CO2F 1/48, бюл №12, 1994 р), що містить корпус з аксиально розташованим в середині магнитоприводом, електромагніти і полюсні наконечники, причому поверхня матгголроводу і внутрішня поверхня корпусу забезпечені амортизуючим неметалічним покриттям, сприяючим ламінірізацГі режиму течи рідини як в центральній частині потоку обробляючої рідини, так і в прикордонних шарах, що також впливає на швидкість руху рідини та веде до оптимізації одного з параметрів впливу поля на рідину за допомогою сили Лоренца Відоме рішення має недолік, що полягає в тому, що воно забезпечує ефективну обробку рідини при стаціонарних значеннях швидкості руху рідини і магнітної індукції Відхилення від розрахункових значень вказаних параметрів знижує ефективність Бюл №11. 2001 р), що містить корпус з встановленим всередині магнггопроводом і зовнішню магнітну систему, у якого проточна частина корпусу утворена трубопроводом з немагнггного матеріалу і двома аксиально розташованими конусами з немагнггного матеріалу, жорстко пов'язаними в центрі корпусу основами з утворенням конфузорнс-диффузорного каналу, всередині якого по подовжній осі розміщене осердя з магнітного матеріалу на якому жорстко встановлений внутрішній полюсний диск так, що перший по ходу руху рідини, торець якого співпадає з площиною основ конусів, а зовнішня магнггна система містить зовнішній полюсний диск встановлений на трубопроводі коаксиально з внутрішнім полюсним диском, з обох сторін якого розміщені ПОСТІЙНІ магнгги однойменними полюсами один до одного, кожний з яких закріплений за допомогою шайб і кільцевих магнітолроводов, при цьому торці внутрішнього і зовнішнього полюсних дисків з боку подачі рідини розміщені в одній площині „ . «Rnnfii/H xaif аи ІМПУПЬП ЄНЄОГЇІ ЗМЙНШУ Відоме рішення володіє недоліком, що полягає в тому, що воно забезпечує ефективну обробку рідини тільки при відсутності ЗОВНІШНІХ факторів, впливаючих на змінення заданих величин резонансних параметрів До таких факторів належать коливання температур обробляємої рідини і зовніш О4 CM ... — ^ . створення конструкції приладу в якій забезпечена можливість зручного видалення ферромагнггних часток, накопичених в проточній частині, та стабілізації заданих значень резонансних параметрів, в разі їх відхилень від встановлених, при впливі негативних ЗОВНІШНІХ факторів Для цього в магнггопдродинамнному резонаторі, що містить корпус проточна частина якого утворена трубопроводом з немагнітного матеріалу і двома аксиально розташованими конусами з немагнгтного матеріалу, жорстко пов'язаними в центрі корпусу основами з утворенням конфузорнодиффузорнего каналу, всередині якого по подовжній оа розміщене осердя з магнгтного матеріалу, на якому жорстко встановлений внутрішній полюсний диск так, що перший по ходу руху рідини, торець якого співпадає з площиною основ конусів, та зовнішню магнітну систему, яка містить ЗОВНІШНІЙ ПОЛЮСНИЙ диск, встановлений на трубопроводі коаксиально з внутрішнім полюсним диском, при цьому торці внутрішнього і зовнішнього полюсних дисків з боку подачі рідини розміщені в одній площині, ЗОВНІШНІЙ полюсний диск утворений двома коаксіально розташованими дисками, в торці яких на одному радіусі виконані циліндричні порожнини, в яких розташовані рухоме ПОСТІЙНІ магніти таким чином, що вектор їх намагнічування зорієнтований радіально до геометричного центру зовнішнього полюсного диску На приведених кресленнях зображено пристрій, що пропонується Фіг 1 - Повздовжній розріз Фіг 2 - Вузол зовнішнього полюсного диску 8 Фіг 3 - Графічне пояснення роботи мапнгтноі системи на циліндричних магнгтах поз 9 Пристрій містить корпус, що складається з трубопроводу 1 з немагнитного матеріалу, першого 2 і другого 3 конусів з немагнггного матеріалу, жорстко сполученого між собою в центрі корпусу основами з утворенням конфузорно-диффузорного каналу і аксиального зазору 4 СПІВВІСНО вподовж оа трубопроводу 1 всередині конусів 2, 3 розміщене осердя 5 з магнітного матеріалу, на якому встановлений внутрішній полюсний диск 6 Перший по ходу руху рідини торець 7 диска 6 співпадає з площиною, лежачою в основі конусів 2 З На ЗОВНІШНІЙ поверхні трубопроводу 1 розміщений зовнішній полюсний диск 8 коаксиально з внутрішнім полюсним диском 6 ЗОВНІШНІЙ ПОЛЮС НИЙ диск складається з двох дисків, розташованих коаксиально, в яких з торця на одному радіусі утворені крізні циліндричні порожнини з монтованими в них циліндричними постійними магнгтами 9 Полюсний диск 8 містить необхідну КІЛЬКІСТЬ циліндричних постійних магнітів 9 (Фіг 2) для утворення заданої магнітної індукцГі у робочому зазорі Причому вектори намагнмування у постійних магнітах розташовано радіально (Фіг 2) В зовнішню магнгтну систему також входить кільцевий магнггопровід 10, який ,,Ш.І.І.. ^ ov-ian-JDJICTII о миЖЛИЬІІЛЮ IX повороту на кут від 0° до 90°. Для цього в приладі розміщений механізм, який містить тримачі 16 магнітів 9, які кінематичне зв'язані з приводом 17 (електричний або механічний) через кривошип 18 та приводний диск 19 Пристрій працює таким чином Рщина потрапляє через вхідний патрубок 13 і попадає в проточну конфузорно-дифузорну частину корпусу, утворену трубопроводом 1 і першим конусом 2 Далі рідина проходить аксіальний зазор 4, що має змінний перетин за рахунок диффузорної частини корпусу, утвореної трубопроводом 1 і другим конусом З В аксіальному зазорі 4 підтримується задане постійне магнітне поле силові лінм якого перпендикулярні напрямку руху рідини, остання зазнає структурної перебудови, як результат впливу магнітної індукції на гідродинамічний потік, і по патрубку 14 виводиться з пристрою Магнітне поле створюється постійними магнітами 9 циліндричної форми Магнітний потік проходить від магнгпв 9 через ЗОВНІШНІЙ кільцевий магнггопровод 10, фланець 11 кронштейн 12, осердя 5 внутрішній полюсний диск 6 через обробки зводять нанівець увесь зааб Р зазор 4, що має змінний перетин, від мі більшого в напрямку руху рідини, дає м підтримувати необхідну швидкість поте* при змінній об'ємній витраті аксіальний зазор 4 на ЗОВНІШНІЙ ПОЛЮСНИЙ ДИСК 8 Таким чином відбувається тороїдальне замикання магнітного поля У пристрої використані ПОСТІЙНІ магнгти з великою коерцитивною силою, які виготовлені з сплавів ніодим-залізо-бор або самарійкобальт Циліндричні магнгти 9 монтуються таким чином, що при збіганні вектора намагнічування, кожного окремо взятого магніту, та нормалі, проведеної через геометричні центри полюсного диску 8 та циліндричного магніту 9, ініціюють максимальну магнітну індукцію у робочому зазорі Однойменні полюси уах магнітів, будь то полюс S або N направлені радіальне по нормалі до геометричного центру полюсною диску (Фіг.2) Використано так зване нормальне розташування магнгпв Поздовжні оа симетрії постійних магнітів та самого в цілому пристрою розташовані паралельно у просторі Повертання разом уах магнгпв від нормального розміщення, так звана нульова позиція - 0 градуав на кут 90 градуав, відносно їх осей дозволяє "виключити" магнггне поле у робочому зазорі і переорієнтувати магнгтний потік по кільцю зовнішнього полюсного диску (Фіг 3) Таким чином повертання разом уах магнгпв на кут від 0 до 90 градусів, від нормального розміщення дає можливість змінювати магнгтну індукцію від максимальної до нуля Поворот постійних магнітів на кут від 0° до 90° здійснюється за допомогою приводу 17 Приводний диск 19, що обертається відносно корпусу приладу, повертає ва магніти 9 через кривошипний механізм 18 одночасно та змінює напрямок руху магнітного потоку від магнгпв Таким чином включається та виключається магнітне поле в робочому зазорі Такий зааб дуже важливий для впровадження режиму очищення робочого магнітного 3a3ODv віл Фіг 1 Магнітна і* ' максимальна у зазор Комп ютерна верстка Н Кураєва
