Складний стабілізатор

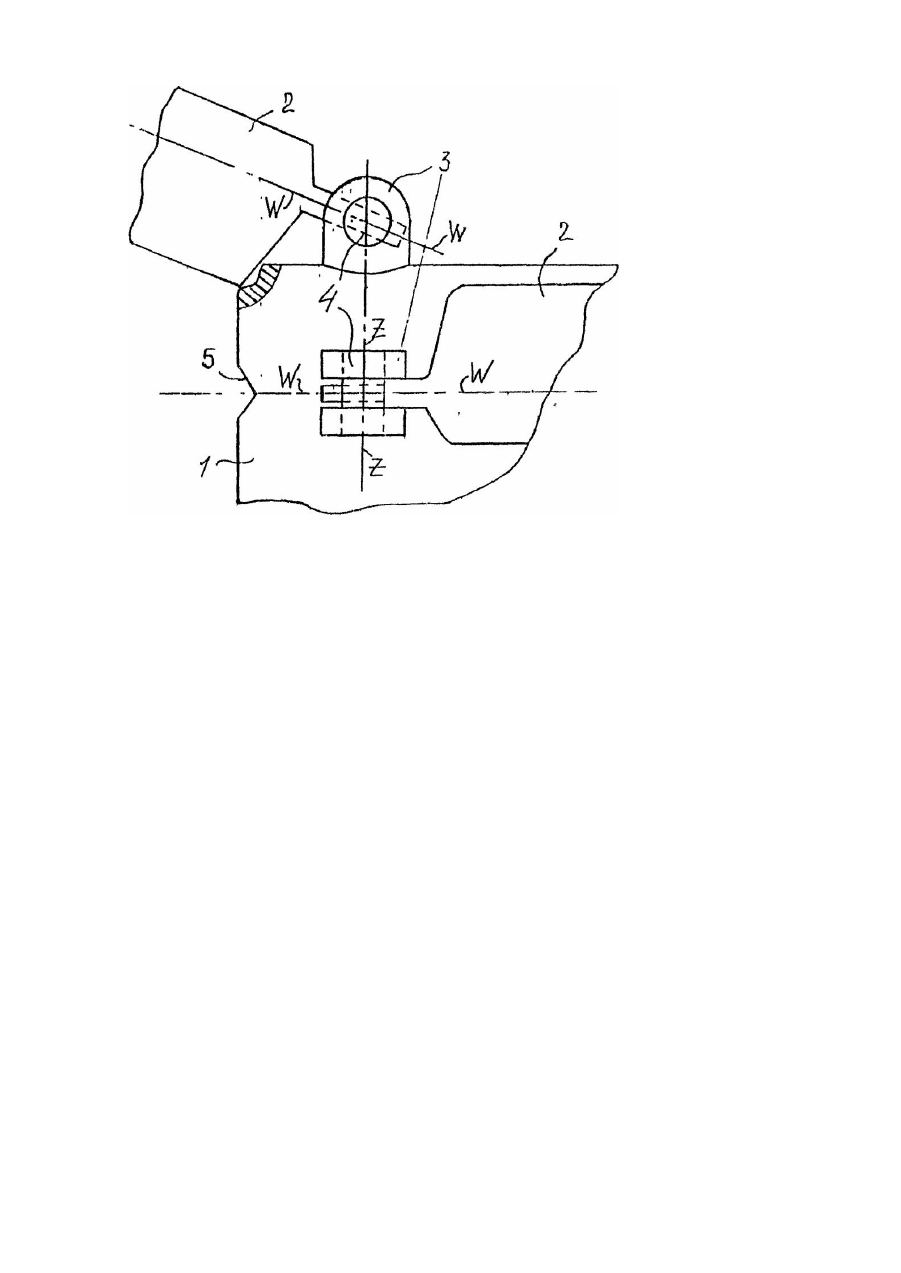

Предлагаемое устройство может быть использовано для стабилизации, преимущественно, снарядов и мин гладкоствольных орудий. Известен складной стабилизатор [Заявка Великобритании № 2041502, 10.09.80], перо которого может поворачиваться вокруг своей оси Z-Z, установленной на подвижном диске, который сам может поворачиваться вокруг неподвижной относительно снаряда оси W-W, направленной поперечно к продольной оси снаряда. Указанное вращение осуществляется червячной передачей, которая передает вращательное движение подвижному диску во время вращения пера стабилизатора вокруг подвижной оси Z-Z. В сложенном положении, когда перо стабилизатора прижато к поверхности снаряда, ось Z-Z является поперечной к продольной пси снаряда. После раскрытия стабилизатора подвижная ось Z-Z становится параллельной продольной оси снаряда. Основные недостатки такого стабилизатора состоят в сложности устройства, больших габаритах и стоимости его поворотного механизма. Эти недостатки препятствуют использованию подобных стабилизаторов в малогабаритных артиллерийских снарядах и минах. Более просты по устройству складные стабилизаторы, перья которых имеют одну степень свободы. Наиболее близким аналогом является раскрывающийся стабилизатор для аэродинамически стабилизируемых реактивных снарядов [Заявка ФРГ (DE) № 053447852, 28.08.86], перо которого снабжено цапфой, установленной на снаряде с возможностью вращения пера в продольной плоскости снаряда Использование механизма поворота пера с одной степенью свободы ограничивает возможность уменьшения дестабилизирующего момента при движении снаряда за срезом ствола в потоке дульных газов, обтекающих снаряд со стороны стабилизатора. Дестабилизирующее действие дульных газов является одной из основных причин начальных возмущений и, как следствие, рассеивания артиллерийских снарядов и мин. В основу изобретения поставлена задача создания складного стабилизатора с относительно простым механизмом поворота с двумя степенями свободы, позволяющими снизить дестабилизирующее влияние дульных газов и, тем самым, уменьшить рассеивание оперенных снарядов и мин. Поставленная задача достигается тем, что в известном складном стабилизаторе, перо которого может поворачиваться в продольной плоскости с помощью цапфы, установленной на снаряде, цапфа выполнена с поперечным отверстием, а перо закреплено в отверстии с возможностью поворота пера вокруг оси отверстия. Кроме этого, перо выполнено несимметричным относительно подвижной оси вращения, совпадающей с осью поперечного отверстия цапфы. Использование складного стабилизатора, перья которого имеют две степени свободы, дает возможность при сложенном стабилизаторе уменьшить дестабилизирующее действие на снаряд дульных газов в период последействия и уменьшить рассеивание снарядов. Несимметричная относительно подвижной оси вращения форма пера позволяет использовать энергию воздушного потока для поворота пера вокруг обеих осей вращения при раскрытии стабилизатора после окончания периода последействия. Простота устройства и относительно малые габариты механизма поворота стабилизатора открывают возможности его применения в малогабаритных артиллерийских снарядах и минах. На приведенном чертеже показан предполагаемый складной стабилизатор с двумя перьями, одно из которых раскрыто, а другое - сложено. Складной стабилизатор расположен в хвостовой части снаряда или мины 1 и состоит из перьев 2, каждое из которых имеет свой механизм поворота. Последний содержит приливы 3, в отверстия которых установлена с возможностью вращения цилиндрическая цапфа 4. Продольная ось цапфы 4 совпадает с неподвижной относительно снаряда 1 осью вращения Z-Z пера 2. Цапфа 4 имеет поперечное отверстие, в которое с возможностью поворота установлено перо 2. Ось поперечного отверстия цапфы 4 образует подвижную ось W-W механизма поворота, которая делит перо 2 на две неравные по площади части. В сложенном положении, когда перья 2 прижаты к поверхности снаряда 1, складной стабилизатор находится в стволе и после вылета из ствола в период последействия. В этот период дульные газы обтекают снаряд 1 со стороны стабилизатора и прижимают его перья 2 к корпусу снаряда 1. После окончания периода последействия перья 2 раскрываются воздушным потоком, набегающим на снаряд спереди. Благодаря несимметричной форме пера 2 относительно подвижной оси вращения W-W происходит поворот пера 2 как вокруг неподвижной оси Z-Z, так и вокруг подвижной оси W-W. Фиксация пера 2 в раскрытом положении может быть выполнена с помощью уловителя, например, в виде выреза 5 на корпусе снаряда 1.
