Складний ніж
Формула / Реферат
Складной нож, состоящий из лезвия и закрепленных с возможностью перемещения относительно лезвия на 180° плашек, отличающийся тем, что плашки в нижней части и в месте соединения их с лезвием снабжены замковыми соединениями "втулка-паз".
Текст

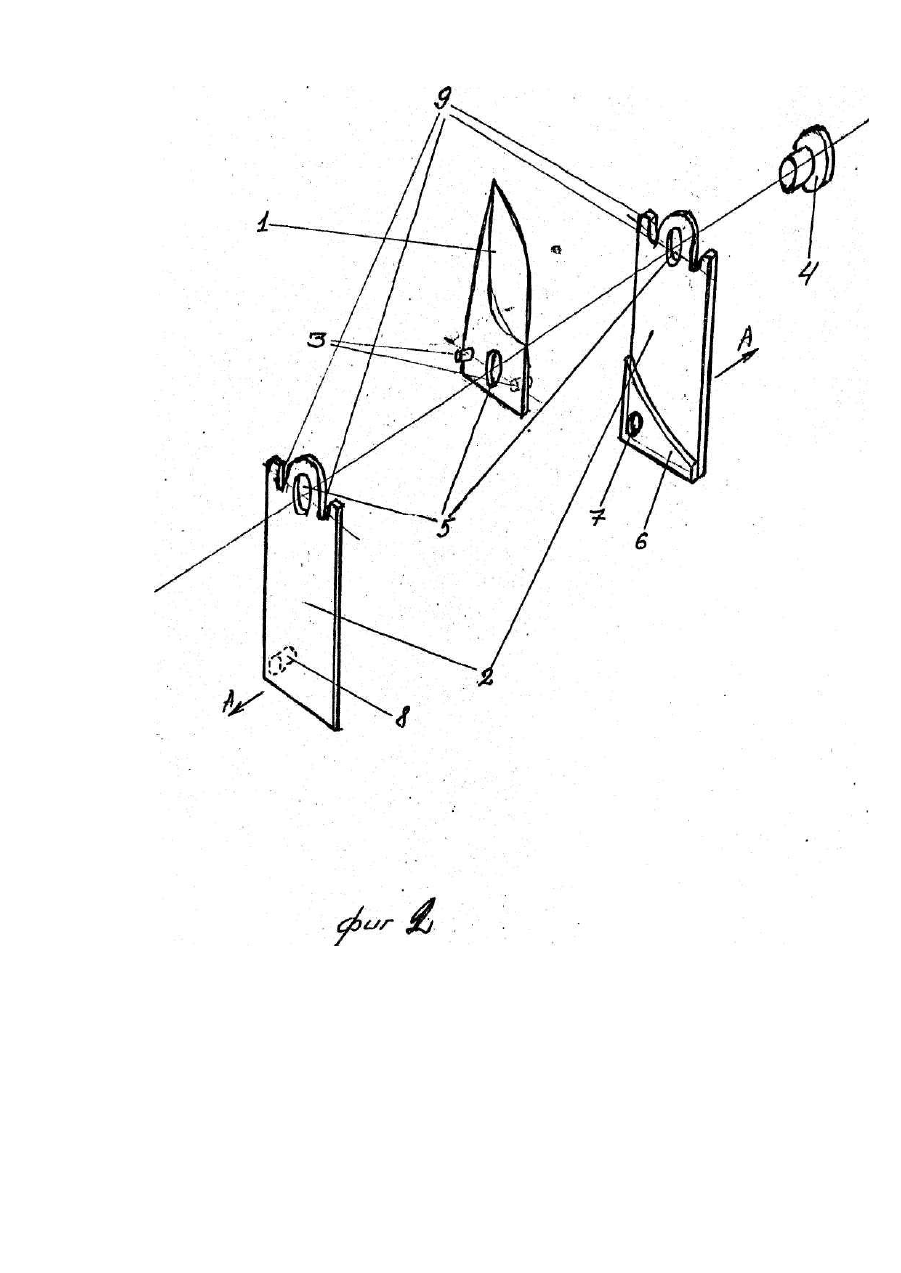

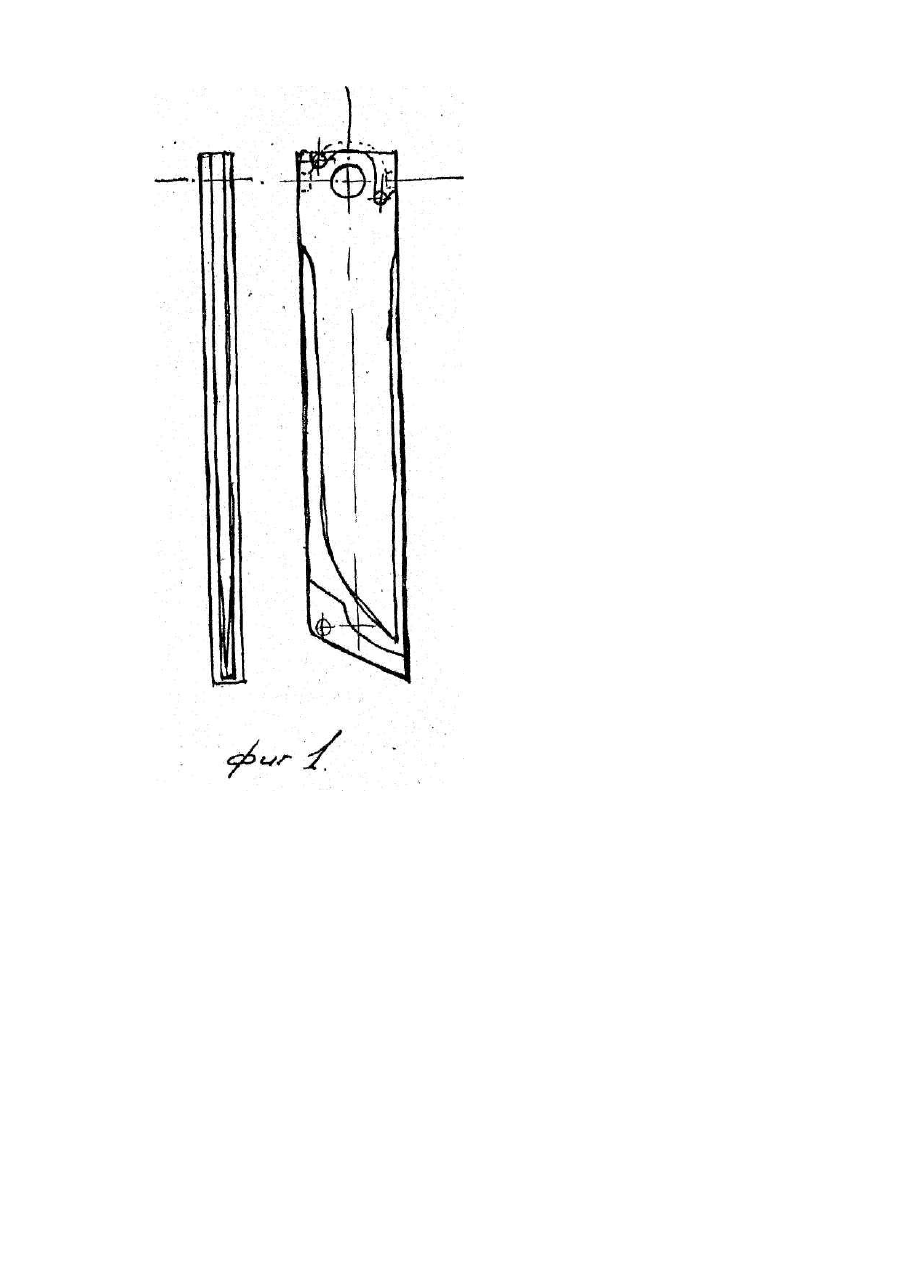

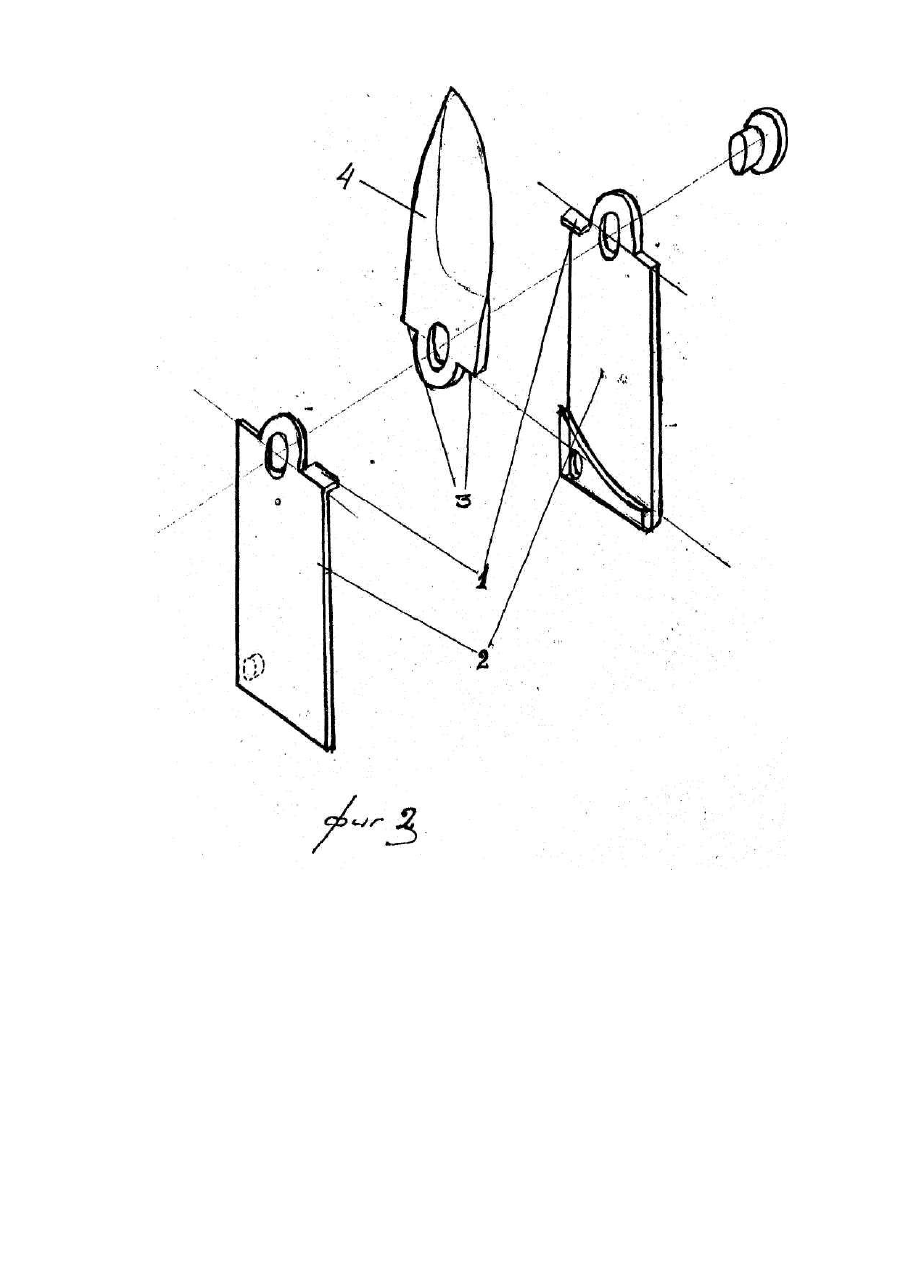

Изобретение относится к складным ножам и может найти применение в хозяйственной деятельности: разделка мяса, рыбы, открывания банок и други х хозяйственных целей. Известен складной нож, состоящий из лезвия и закрепленных с возможностью перемещения относительно лезвия, на 180° плашек. Недостатком прототипа является слабая и ненадежная фиксация лезвия, недостаточная жесткость креплений. В основу изобретения положена задача создать такой складной нож, в котором путем изменения вида соединений плашек между собой и лезвием достигается повышение степени фиксации и жесткости крепления в открытом и закрытом состоянии (положении клинка) ножа. Для решения поставленной задачи предложен складной нож, состоящий из лезвия и закрепленных с возможностью перемещения относительно лезвия на 180° плашек, в котором, согласно изобретению, плашки в нижней части и в месте соединения их с лезвием снабжены замковыми соединениями "втулка-паз". Представленный вид соединения исключает самопроизвольное раскрытие ножа, значительно усиливая при этом потенциальные возможности сопротивления ножа с точки зрения прикладываемых рабочих нагрузок. На фиг. 1 изображен общий вид ножа. На фиг. 2 изображены составные части складного ножа. На фиг. 3 изображены составные части складного ножа, выполненные другим способом, которые также обеспечивают соединение "втулка-паз". Складной нож состоит из лезвия 1, плашек 2, лезвие 1 с укрепленными на нем втулками 3 заклепкой 4 соединено шарнирно через отверстие 5 с двумя плашками 2, в хвостовой части которых предусмотрено замковое соединение "втулка-паз", состоящее из плоской накладки б со стопорным отверстием 7 и соответствующей втулки 8, в верхней части плашек располагаются стопорные пазы 9. Нож работает так плашки 2 разводятся по направлению (А), расфиксировав при этом предыдущее состояние (сложен или ра-боч), и поворотом на 180° занимают последующее (рабом или сложен) положение, зафиксировавшись при этом замковым соединением в хвостовой части. Составные части складного ножа, выполненные другим способом, определены установлением втулок 1 на плашках 2, а паз в виде упора 3 в хвостовой части лезвия 4, что обеспечивает повышение технологичности изготовления массового производства. Плашки - часть складного ножа ТУ 23.4.805-76.
ДивитисяДодаткова інформація
Назва патенту англійськоюClasp knife
Автори англійськоюPaplinskyi Viktor Volodymyrovych
Назва патенту російськоюСкладной нож
Автори російськоюПаплинский Виктор Владимирович
МПК / Мітки
МПК: B26B 1/00
Мітки: складний
