Спосіб одержання високомолекулярного силоксанового каучуку

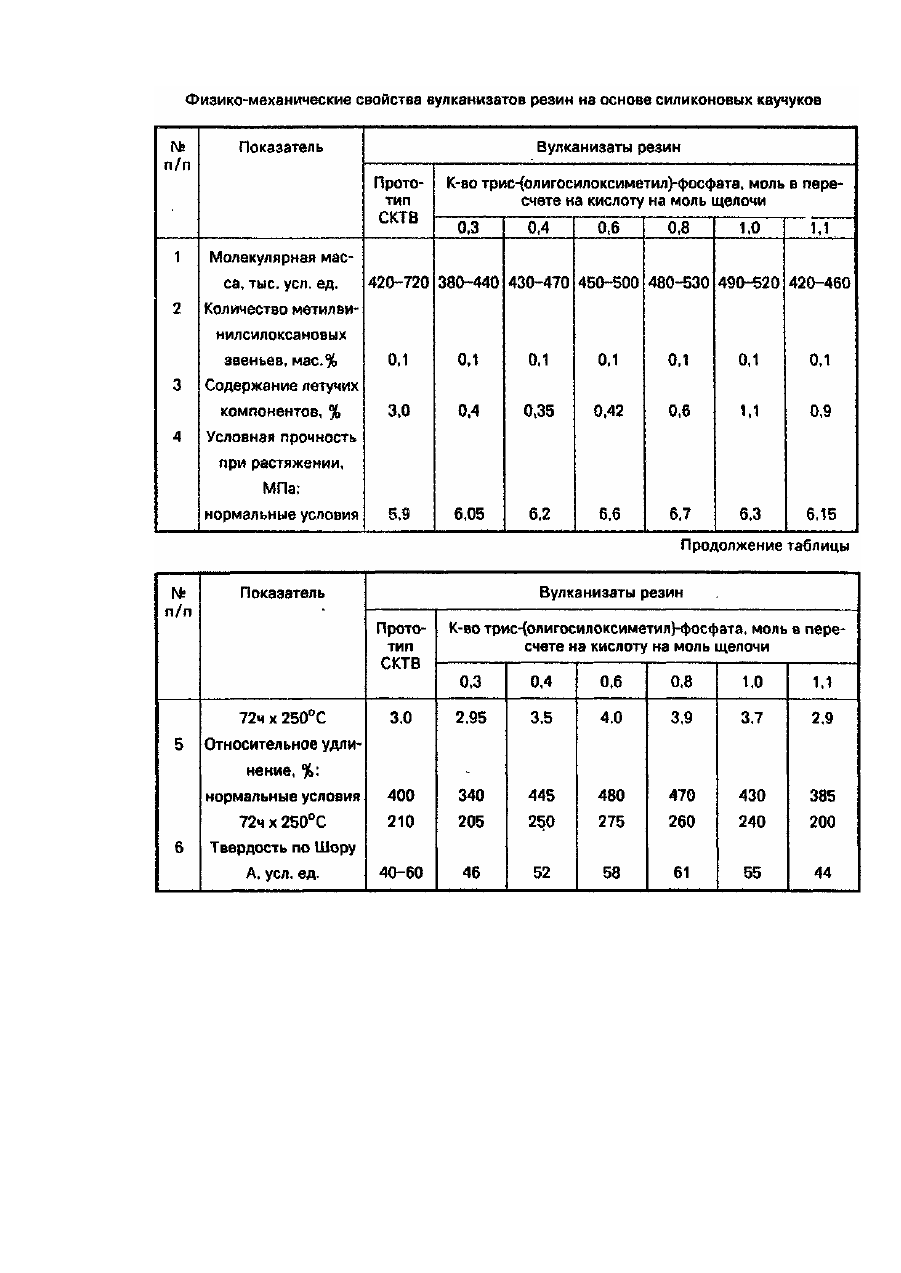

Изобретение относится к резиновой промышленности, а именно к силиконовым каучукам. Силиконовые каучуки имеют главную молекулярную цепь, построенную из чередующихся атомов кремния и кислорода, а различные группы, составляющие органическую часть молекулы, расположены в боковых ответвлениях, связанных с атомами кремния. Для этих каучуков характерно широкое молекулярно-массовое распределение, благодаря чему резина из силиконового каучука имеет высокие эластичные свойства, но низкую прочность и долговечность, что определяет ее применение. Известен способ получения силоксанового каучука путем полимеризации циклосилоксанов при повышенной температуре в присутствии катализатора [Белозеров Н.В. Технология резины. - М.: Химия, 1979, с. 155]. Недостатком известного способа является то, что каучук получается с широким молекулярно-массовым распределением, что является причиной пониженных физико-механических свойств вулканизатов. Наиболее близким известным решением аналогичной задачи является способ получения силоксанового каучука, в частности полидиметилсилоксанового каучука, путем полимеризации циклосилоксанов при повышенной температуре в присутствии силанолята калия в качестве катализатора в. течение 2-4 часов и последующей нейтрализацией белой сажей [Карлин А.В, и др. Силиконовые каучуки. Тематический обзор. М.: ЦНИИТЭнефтехим. - 1970. - C. 30-31]. Однако нейтрализация щелочного катализатора в каучуке белой сажей, как и в вышеупомянутом способе - аналоге, приводит к получению каучука и композитов на его основе с пониженными физико-механическими свойствами. При этом имеются следующие существенные недостатки; а) процесс нейтрализации силанолята калия белой сажей в каучуке гетерофззный и поэтому требуется избыток белой сажи; б) в связи с гетерофазным характером реакции не обеспечивается полная нейтрализация щелочного катализатора, остаточное количество которого при переработке и эксплуатации изделий вызывает процесс деструкции макромолекул; в) введение белой сажи ухудшает оптические характеристики каучука; г) при использовании для нейтрализации щелочного катализатора белой сажи, при ее загрузке в реактор, неизбежно запыление воздуха в рабочей зоне, что ухудшает условия тр уда аппаратчиков. В основу настоящего изобретения поставлена задача получения силоксзнового каучука с улучшенными эксплуатационными свойствами путем замены агента нейтрализации щелочного катализатора, благодаря чему наряду с повышением физико-механических показателей резин на его основе улучшаются оптические свойства каучука, за счет чего расширяется область его применения. Поставленная задача решена путем замены агента для нейтрализации. Вместо белой сажи для нейтрализации силанолята калия согласно изоюретению используют трис-(олигосилоксиметил-)фосфат общей формулы: где n = 3-10, который не имеет запаха, не летуч и содержит от 1,8 до 3.0 мас.% фосфору. Синтез этого олигомера описан [Андрианов К,А. Методы элементоорганической химии, Кремний. - Изд-во "Наука". - 1968. с. 699]. Изготовление резиновой смеси и испытания вулканизатов проводят по стандартной методике [ТУ 38 103875-89. Каучуки синтетические высокомолекулярные диметилсилоксановые СКТВ и СКТВ-1]. Как видно из экспериментальных данных, приведенных в таблице, оптимальным соотношением в пересчете на кислоту трис-(олигосилоксиметил-)фосфата на моль щелочного катализатора (силанолята калия) является 0,4-1,0 моль, при этом повышаются физико-механические показатели вулканизатов, а каучук получается прозрачным.
