Контейнер-цистерна

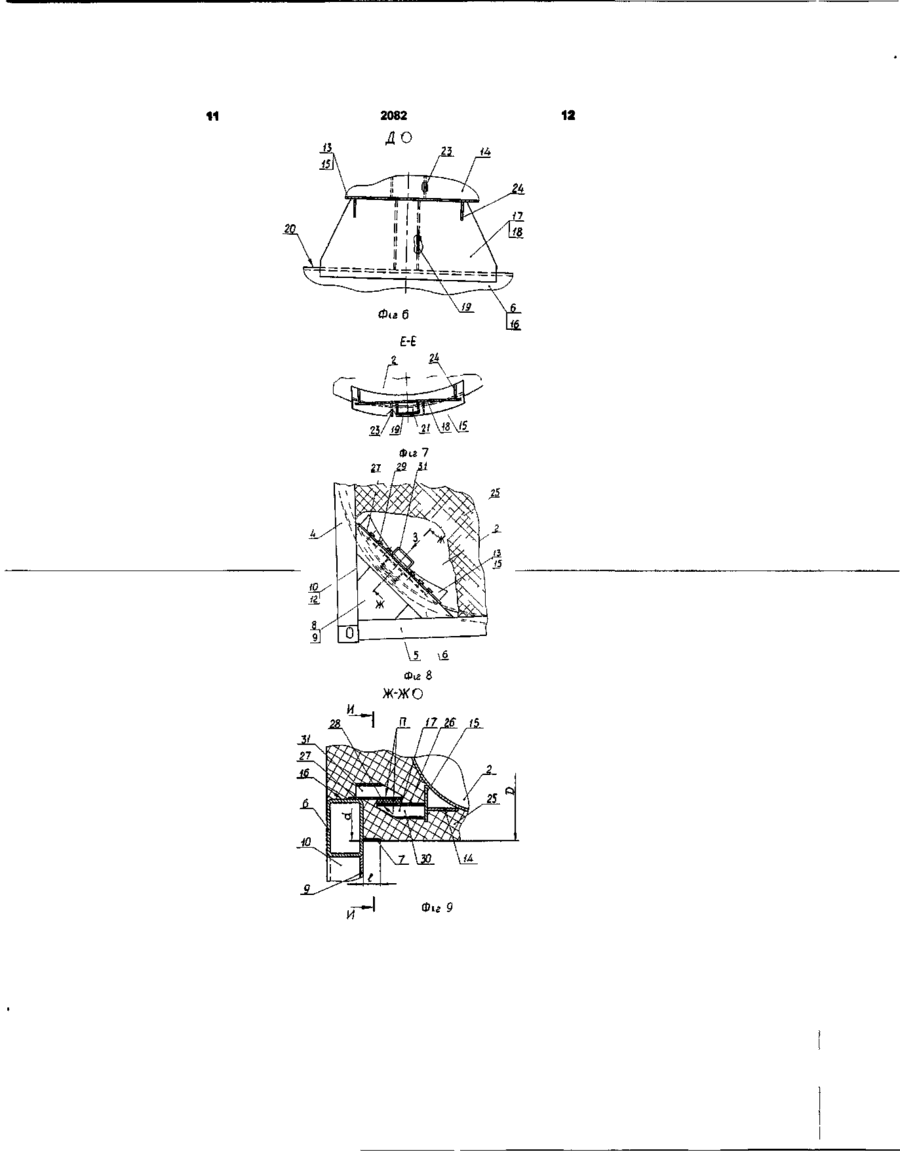

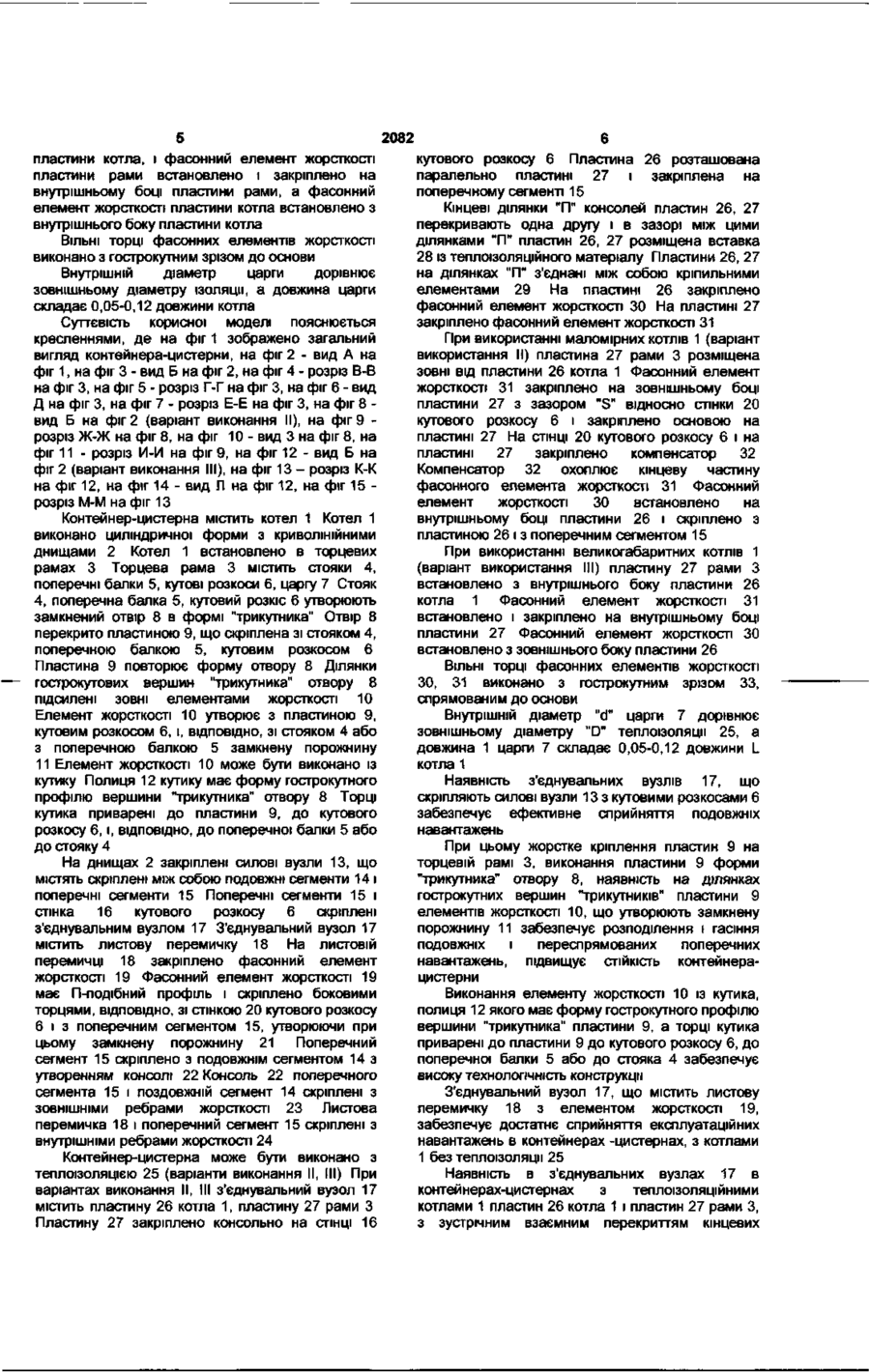

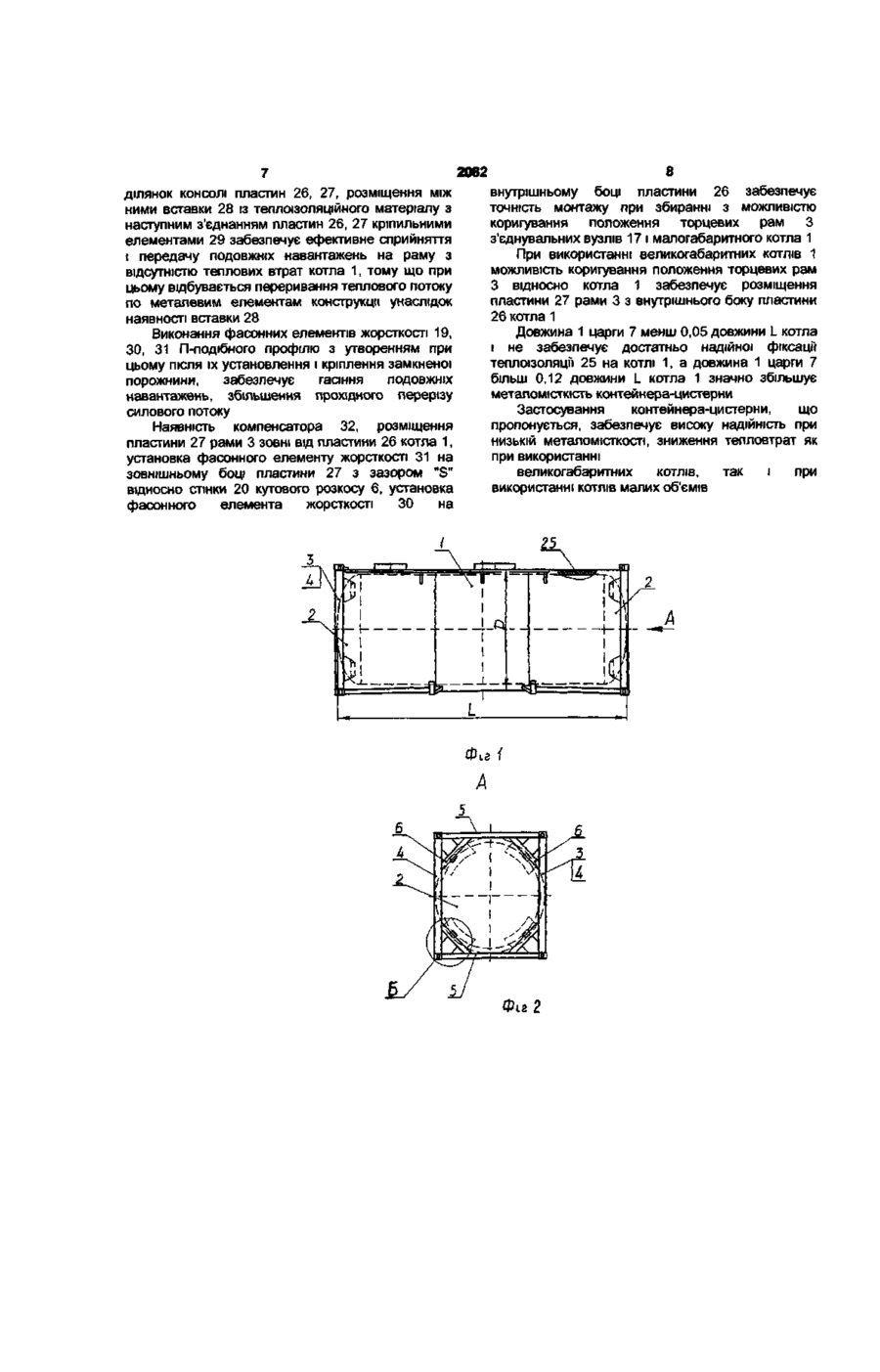

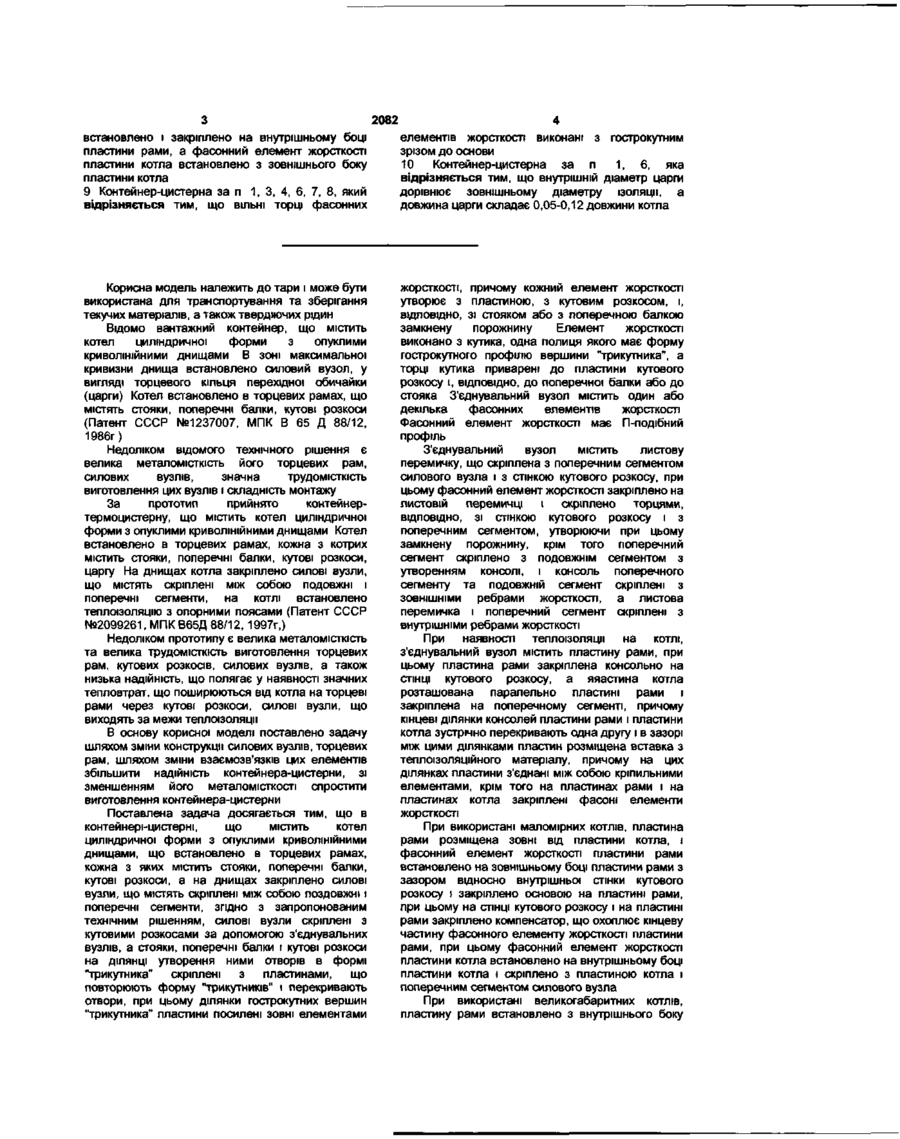

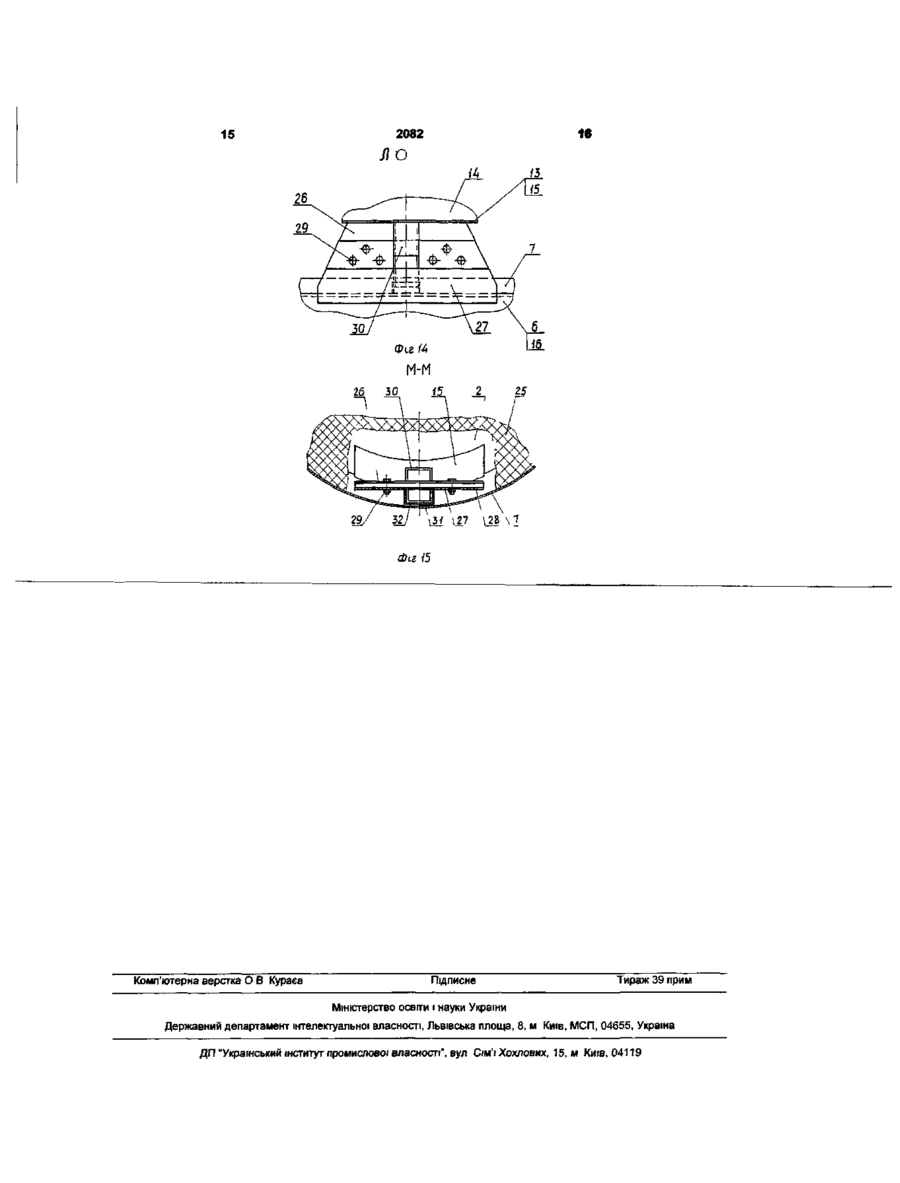

1 Контейнер-цистерна, що містить котел циліндричної форми з опуклими криволінійними днищами, що встановлено в торцевих рамах, кожна з яких містить стояки, поперечні балки, кутові розкоси, а на днищах закріплено силові вузли, що містять скріплені між собою подовжні і поперечні сегменти, який відрізняється тим, що силові вузли скріплені з кутовими розкосами за допомогою з'єднувальних вузлів, а стояки, поперечні балки і кутові розкоси, на ДІЛЯНЦІ утворення ними отворів в формі "трикутника", скріплені з пластинами, що повторюють форму "трикутників" і перекривають отвори, при цьому ділянки гострокутних вершин "трикутника" пластини посилені зовні елементами жорсткості, причому кожний елемент жорсткості утворює з пластиною, з кутовим розкосом і, ВІДПОВІДНО, ЗІ стояком або з поперечною балкою замкнену порожнину 2 Контейнер-цистерна за п 1, який відрізняється тим, що елемент жорсткості виконано з кутика, одна полиця якого має форму гострокутного профілю вершини "трикутника", і торці приварені до пластини, до кутового розкосу і, ВІДПОВІДНО, до поперечної балки або до стояку 3 Контейнер-цистерна за п 1, який відрізняється тим, що з'єднувальний вузол містить один або декілька фасонних елементів жорсткості 4 Контейнер-цистерна за п 1, 3, який відрізняється тим, що фасонний елемент жорсткості має П-подібний профіль 5 Контейнер-цистерна за п 1, 3, 4, який відрізняється тим, що з'єднувальний вузол містить листову перемичку, що скріплена з поперечним сегментом силового вузла, і з стінкою кутового розкосу, при цьому фасонний елемент жорсткості закріплено на листовій перемичці і скріплено торцями, відповідно, зі стінкою кутового розкосу і з поперечним сегментом, утворюючи при цьому замкнену порожнину, крім того поперечний сегмент скріплено з подовжнім сегментом з утворюванням консолі, і консоль поперечного сегменту і подовжній сегмент скріплено з ЗОВНІШНІМИ ребрами жорсткості, а листову перемичку і поперечний сегмент скріплено з внутрішніми ребрами жорсткості 6 Контейнер-цистерна за п 1, 3, 4 який відрізняється тим, що при наявності на котлі теплоізоляції, з'єднувальний вузол містить пластину котла і пластину рами, при цьому пластина рами закріплена консольне на стінці кутового розкосу, а пластина котла розташована паралельно пластині рами і закріплена на поперечному сегменті, причому кінцевими ділянками консолі пластини рами і пластини котла зустрічне перекривають одна другу і в зазорі між цими ділянками пластин розміщена вставка із теплоізоляційного матеріалу, при чому на цих ділянках пластини з'єднані між собою кріпильними елементами, крім того па пластині рами і на пластині котла закріплені фасонні елементи жорсткості 7 Контейнер-цистерна за п 1, 3, 4, 6, який відрізняється тим, що при використанні маломірних котлів, пластина рами розміщена зовні від пластини котла і фасонний елемент жорсткості пластини рами встановлено" на зовнішньому боці пластини рами з зазором відносно внутрішньої стінки кутового розкосу і закріплено основою на пластині рами, при цьому на СТІНЦІ кутового розкосу і на пластині рами закріплено компенсатор, що охоплює кінцеву частину фасонного елементу жорсткості пластини рами, при цьому фасонний елемент жорсткості пластини котла встановлено на внутрішньому боці пластини котла і скріплено з пластиною котла і з поперечним сегментом силового вузла 8 Контейнер-цистерна за п 1, 3, 4, 6, який відрізняється тим, що при використанні великогабаритних котлів, пластину рами встановлено з внутрішнього боку пластини котла і фасонний елемент жорсткості пластини рами 00 О CN 2082 встановлено і закріплено на внутрішньому боці пластини рами, а фасонний елемент жорсткості пластини котла встановлено з зовнішнього боку пластини котла 9 Контейнер-цистерна за п 1, 3, 4, 6, 7, 8, який відрізняється тим, що ВІЛЬНІ торці фасонних елементів жорсткості виконані з гострокутним зрізом до основи 10 Контейнер-цистерна за п 1, 6, яка відрізняється тим, що внутрішній діаметр царги дорівнює зовнішньому діаметру ізоляції, а довжина царги складає 0,05-0,12 довжини котла Корисна модель належить до тари і може бути використана для транспортування та зберігання текучих матеріалів, а також твердіючих рідин Відомо вантажний контейнер, що містить котел циліндричної форми з опуклими криволінійними днищами В зоні максимальної кривизни днища встановлено силовий вузол, у вигляді торцевого кільця перехідної обичайки (царги) Котел встановлено в торцевих рамах, що містять стояки, поперечні балки, кутові розкоси (Патент СССР №1237007, МПК В 65 Д 88/12, 1986г) Недоліком відомого технічного рішення є велика металомісткість його торцевих рам, силових вузлів, значна трудомісткість виготовлення цих вузлів і складність монтажу За прототип прийнято контейнертермоцистерну, що містить котел циліндричної форми з опуклими криволінійними днищами Котел встановлено в торцевих рамах, кожна з котрих містить стояки, поперечні балки, кутові розкоси, царгу На днищах котла закріплено силові вузли, що містять скріплені між собою подовжні і поперечні сегменти, на котлі встановлено теплоізоляцію з опорними поясами (Патент СССР №2099261, МПК В65Д 88/12, 1997г,) Недоліком прототипу є велика металомісткість та велика трудомісткість виготовлення торцевих рам, кутових розкосів, силових вузлів, а також низька надійність, що полягає у наявності значних тепловтрат, що поширюються від котла на торцеві рами через кутові розкоси, силові вузли, що виходять за межи теплоізоляції В основу корисної моделі поставлено задачу шляхом зміни конструкції силових вузлів, торцевих рам, шляхом зміни взаємозв'язків цих елементів збільшити надійність контейнера-цистерни, зі зменшенням його металомісткості спростити виготовлення контейнера-цистерни Поставлена задача досягається тим, що в контейнері-цистерні, що містить котел циліндричної форми з опуклими криволінійними днищами, що встановлено в торцевих рамах, кожна з яких містить стояки, поперечні балки, кутові розкоси, а на днищах закріплено силові вузли, що містять скріплені між собою поздовжні і поперечні сегменти, згідно з запропонованим технічним рішенням, силові вузли скріплені з кутовими розкосами за допомогою з'єднувальних вузлів, а стояки, поперечні балки і кутові розкоси на ДІЛЯНЦІ утворення ними отворів в формі "трикутника" скріплені з пластинами, що повторюють форму "трикутників" і перекривають отвори, при цьому ділянки гострокутних вершин "трикутника" пластини посилені зовні елементами жорсткості, причому кожний елемент жорсткості утворює з пластиною, з кутовим розкосом, і, ВІДПОВІДНО, зі стояком або з поперечною балкою замкнену порожнину Елемент жорсткості виконано з кутика, одна полиця якого має форму гострокутного профілю вершини "трикутника", а торці кутика приварені до пластини кутового розкосу і, ВІДПОВІДНО, до поперечної балки або до стояка З'єднувальний вузол містить один або декілька фасонних елементів жорсткості Фасонний елемент жорсткості має П-подібний профіль З'єднувальний вузол містить листову перемичку, що скріплена з поперечним сегментом силового вузла і з стінкою кутового розкосу, при цьому фасонний елемент жорсткості закріплено на листовій перемичці і скріплено торцями, ВІДПОВІДНО, зі стінкою кутового розкосу і з поперечним сегментом, утворюючи при цьому замкнену порожнину, крім того поперечний сегмент скріплено з подовжнім сегментом з утворенням консолі, і консоль поперечного сегменту та подовжній сегмент скріплені з ЗОВНІШНІМИ ребрами жорсткості, а листова перемичка і поперечний сегмент скріплені з внутрішніми ребрами жорсткості При наявності теплоізоляції на котлі, з'єднувальний вузол містить пластину рами, при цьому пластина рами закріплена консольно на СТІНЦІ кутового розкосу, а яяастина котла розташована паралельно пластині рами і закріплена на поперечному сегменті, причому кінцеві ділянки консолей пластини рами і пластини котла зустрічно перекривають одна другу і в зазорі між цими ділянками пластин розміщена вставка з теплоізоляційного матеріалу, причому на цих ділянках пластини з'єднані між собою кріпильними елементами, крім того на пластинах рами і на пластинах котла закріплені фасоні елементи жорсткості При використані маломірних котлів, пластина рами розміщена зовні від пластини котла, і фасонний елемент жорсткості пластини рами встановлено на зовнішньому боці пластини рами з зазором відносно внутрішньої стінки кутового розкосу і закріплено основою на пластині рами, при цьому на СТІНЦІ кутового розкосу і на пластині рами закріплено компенсатор, що охоплює кінцеву частину фасонного елементу жорсткості пластини рами, при цьому фасонний елемент жорсткості пластини котла встановлено на внутрішньому боці пластини котла і скріплено з пластиною котла і поперечним сегментом силового вузла При використані великогабаритних котлів, пластину рами встановлено з внутрішнього боку 2082 пластини котла, і фасонний елемент жорсткості пластини рами встановлено і закріплено на внутрішньому боці пластини рами, а фасонний елемент жорсткості пластини котла встановлено з внутрішнього боку пластини котла ВІЛЬНІ торці фасонних елементів жорсткості виконано з гострокутним зрізом до основи Внутрішній діаметр царги дорівнює зовнішньому діаметру ізоляції, а довжина царги складає 0,05-0,12 довжини котла Суттєвість корисної моделі пояснюється кресленнями, де на фіг 1 зображено загальний вигляд контейнера-цистерни, на фіг 2 - вид А на фіг 1, на фіг 3 - вид Б на фіг 2, на фіг 4 - розріз В-В на фіг 3, на фіг 5 - розріз Г-Г на фіг 3, на фіг 6 - вид Д на фіг 3, на фіг 7 - розріз Е-Е на фіг 3, на фіг 8 вид Б на фіг 2 (варіант виконання II), на фіг 9 розріз Ж-Ж на фіг 8, на фіг 10 - вид 3 на фіг 8, на фіг 11 - розріз И-И на фіг 9, на фіг 12 - вид Б на фіг 2 (варіант виконання III), на фіг 13 - розріз К-К на фіг 12, на фіг 14 - вид Л на фіг 12, на фіг 15 розріз М-М на фіг 13 Контейнер-цистерна містить котел 1 Котел 1 виконано циліндричної форми з криволінійними днищами 2 Котел 1 встановлено в торцевих рамах 3 Торцева рама 3 містить стояки 4, поперечні балки 5, кутові розкоси 6, царгу 7 Стояк 4, поперечна балка 5, кутовий розкіс 6 утворюють замкнений отвір 8 в формі "трикутника" Отвір 8 перекрито пластиною 9, що скріплена зі стояком 4, поперечною балкою 5, кутовим розкосом 6 Пластина 9 повторює форму отвору 8 Ділянки гострокутових вершин "трикутника" отвору 8 підсилені зовні елементами жорсткості 10 Елемент жорсткості 10 утворює з пластиною 9, кутовим розкосом 6, і, ВІДПОВІДНО, зі стояком 4 або з поперечною балкою 5 замкнену порожнину 11 Елемент жорсткості 10 може бути виконано із кутику Полиця 12 кутику має форму гострокутного профілю вершини "трикутника" отвору 8 Торці кутика приварені до пластини 9, до кутового розкосу 6, і, ВІДПОВІДНО, до поперечної балки 5 або до стояку 4 На днищах 2 закріплені силові вузли 13, що містять скріплені між собою подовжні сегменти 14 і поперечні сегменти 15 Поперечні сегменти 15 і стінка 16 кутового розкосу 6 скріплені з'єднувальним вузлом 17 З'єднувальний вузол 17 містить листову перемичку 18 На листовій перемичці 18 закріплено фасонний елемент жорсткості 19 Фасонний елемент жорсткості 19 має П-подібний профіль і скріплено боковими торцями, ВІДПОВІДНО, зі стінкою 20 кутового розкосу 6 і з поперечним сегментом 15, утворюючи при цьому замкнену порожнину 21 Поперечний сегмент 15 скріплено з подовжнім сегментом 14 з утворенням консолі 22 Консоль 22 поперечного сегмента 15 і поздовжній сегмент 14 скріплені з ЗОВНІШНІМИ ребрами жорсткості 23 Листова перемичка 18 і поперечний сегмент 15 скріплені з внутрішніми ребрами жорсткості 24 Контейнер-цистерна може бути виконано з теплоізоляцією 25 (варіанти виконання II, III) При варіантах виконання II, III з'єднувальний вузол 17 містить пластину 26 котла 1, пластину 27 рами З Пластину 27 закріплено консольно на СТІНЦІ 16 кутового розкосу 6 Пластина 26 розташована паралельно пластині 27 і закріплена на поперечному сегменті 15 Кінцеві ділянки "П" консолей пластин 26, 27 перекривають одна другу і в зазорі між цими ділянками "П" пластин 26, 27 розміщена вставка 28 із теплоізоляційного матеріалу Пластини 26, 27 на ділянках "П" з'єднані між собою кріпильними елементами 29 На пластині 26 закріплено фасонний елемент жорсткості ЗО На пластині 27 закріплено фасонний елемент жорсткості 31 При використанні маломірних котлів 1 (варіант використання II) пластина 27 рами 3 розміщена зовні від пластини 26 котла 1 Фасонний елемент жорсткості 31 закріплено на зовнішньому боці пластини 27 з зазором "S" відносно стінки 20 кутового розкосу 6 і закріплено основою на пластині 27 На СТІНЦІ 20 кутового розкосу 6 і на пластині 27 закріплено компенсатор 32 Компенсатор 32 охоплює кінцеву частину фасонного елемента жорсткості 31 Фасонний елемент жорсткості ЗО встановлено на внутрішньому боці пластини 26 і скріплено з пластиною 26 і з поперечним сегментом 15 При використанні великогабаритних котлів 1 (варіант використання III) пластину 27 рами З встановлено з внутрішнього боку пластини 26 котла 1 Фасонний елемент жорсткості 31 встановлено і закріплено на внутрішньому боці пластини 27 Фасонний елемент жорсткості ЗО встановлено з зовнішнього боку пластини 26 ВІЛЬНІ торці фасонних елементів жорсткості ЗО, 31 виконано з гострокутним зрізом 33, спрямованим до основи Внутрішній діаметр "d" царги 7 дорівнює зовнішньому діаметру "D" теплоізоляції 25, а довжина 1 царги 7 складає 0,05-0,12 довжини L котла 1 Наявність з'єднувальних вузлів 17, що скріпляють силові вузли 13 з кутовими розкосами 6 забезпечує ефективне сприйняття подовжніх навантажень При цьому жорстке кріплення пластин 9 на торцевій рамі 3, виконання пластини 9 форми "трикутника" отвору 8, наявність на ділянках гострокутних вершин "трикутників" пластини 9 елементів жорсткості 10, що утворюють замкнену порожнину 11 забезпечує розподілення і гасіння подовжніх і переспрямованих поперечних навантажень, підвищує СТІЙКІСТЬ контейнерацистерни Виконання елементу жорсткості 10 із кутика, полиця 12 якого має форму гострокутного профілю вершини "трикутника" пластини 9, а торці кутика приварені до пластини 9 до кутового розкосу 6, до поперечної балки 5 або до стояка 4 забезпечує високу технологічність конструкції З'єднувальний вузол 17, що містить листову перемичку 18 з елементом жорсткості 19, забезпечує достатнє сприйняття експлуатаційних навантажень в контейнерах -цистернах, з котлами 1 без теплоізоляції 25 Наявність в з'єднувальних вузлах 17 в контейнерах-цистернах з теплоізоляційними котлами 1 пластин 26 котла 1 і пластин 27 рами З, з зустрічним взаємним перекриттям кінцевих 2062 ділянок консолі пластин 26, 27, розміщення між ними вставки 28 із теплоізоляційного матеріалу з наступним з'єднанням пластин 26, 27 кріпильними елементами 29 забезпечує ефективне сприйняття і передачу подовжніх навантажень на раму з відсутністю теплових втрат котла 1, тому що при цьому відбувається переривання теплового потоку по металевим елементам конструкції унаслідок наявності вставки 28 Виконання фасонних елементів жорсткості 19, ЗО, 31 П-подібного профілю з утворенням при цьому після їх установлення і кріплення замкненої порожнини, забезпечує гасіння подовжніх навантажень, збільшення прохідного перерізу силового потоку Наявність компенсатора 32, розміщення пластини 27 рами 3 зовні від пластини 26 котла 1, установка фасонного елементу жорсткості 31 на зовнішньому боці пластини 27 з зазором "S" відносно стінки 20 кутового розкосу 6, установка фасонного елемента жорсткості ЗО на 8 внутрішньому боці пластини 26 забезпечує точність монтажу при збиранні з можливістю коригування положення торцевих рам З з'єднувальних вузлів 17 і малогабаритного котла 1 При використанні великогабаритних котлів 1 можливість коригування положення торцевих рам З відносно котла 1 забезпечує розміщення пластини 27 рами 3 з внутрішнього боку пластини 26 котла 1 Довжина 1 царги 7 менш 0,05 довжини L котла і не забезпечує достатньо надійної фіксації теплоізоляції 25 на котлі 1, а довжина 1 царги 7 більш 0,12 довжини L котла 1 значно збільшує металомісткість контейнера-цистерни Застосування контейнера-цистерни, що пропонується, забезпечує високу надійність при низькій металомісткості, зниження тепловтрат як при використанні великогабаритних котлів, так і при використанні котлів малих об'ємів 12 Фіг 9 9Z ог Z80Z 15 Комп'ютерна верстка О В Кураєв Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
