Контейнер-цистерна для зріджених газів

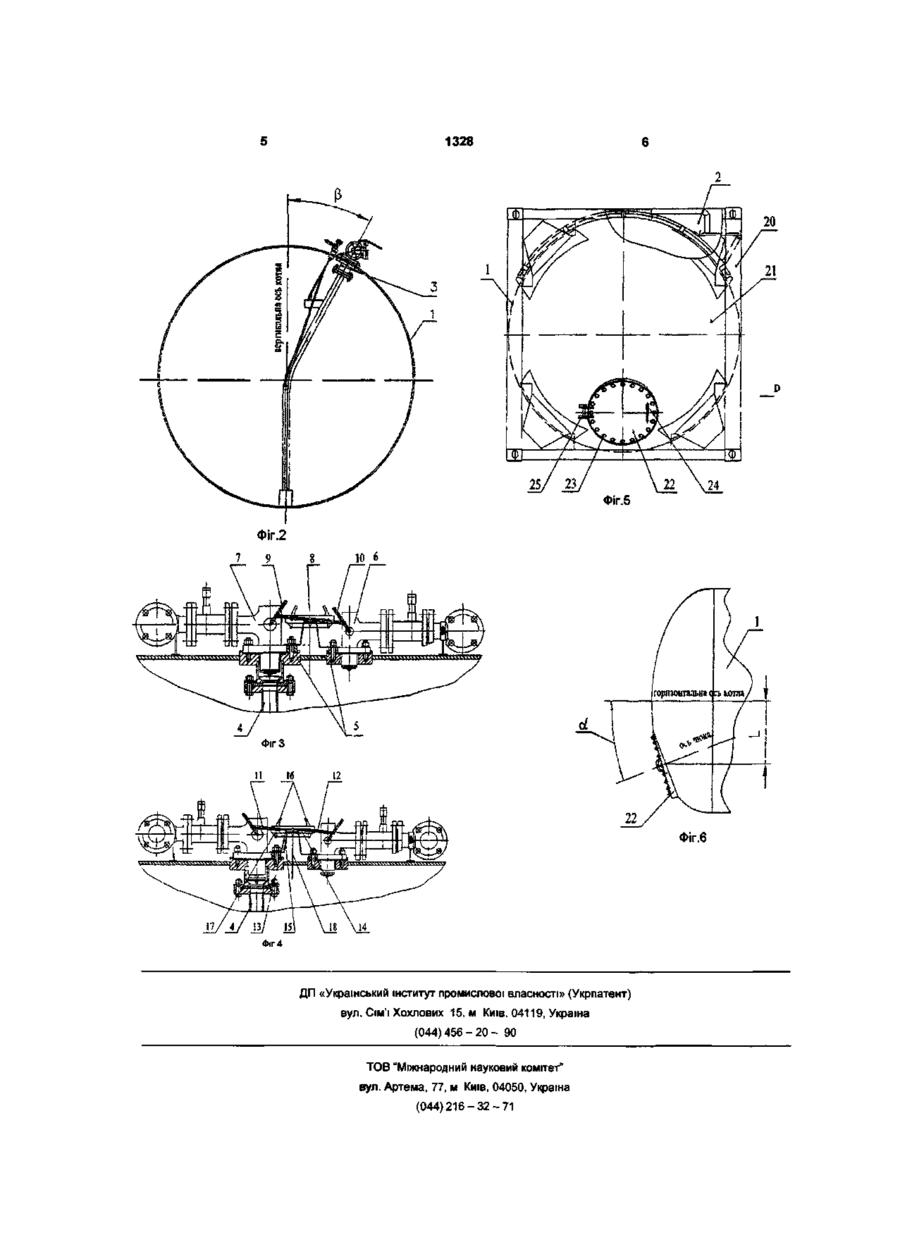

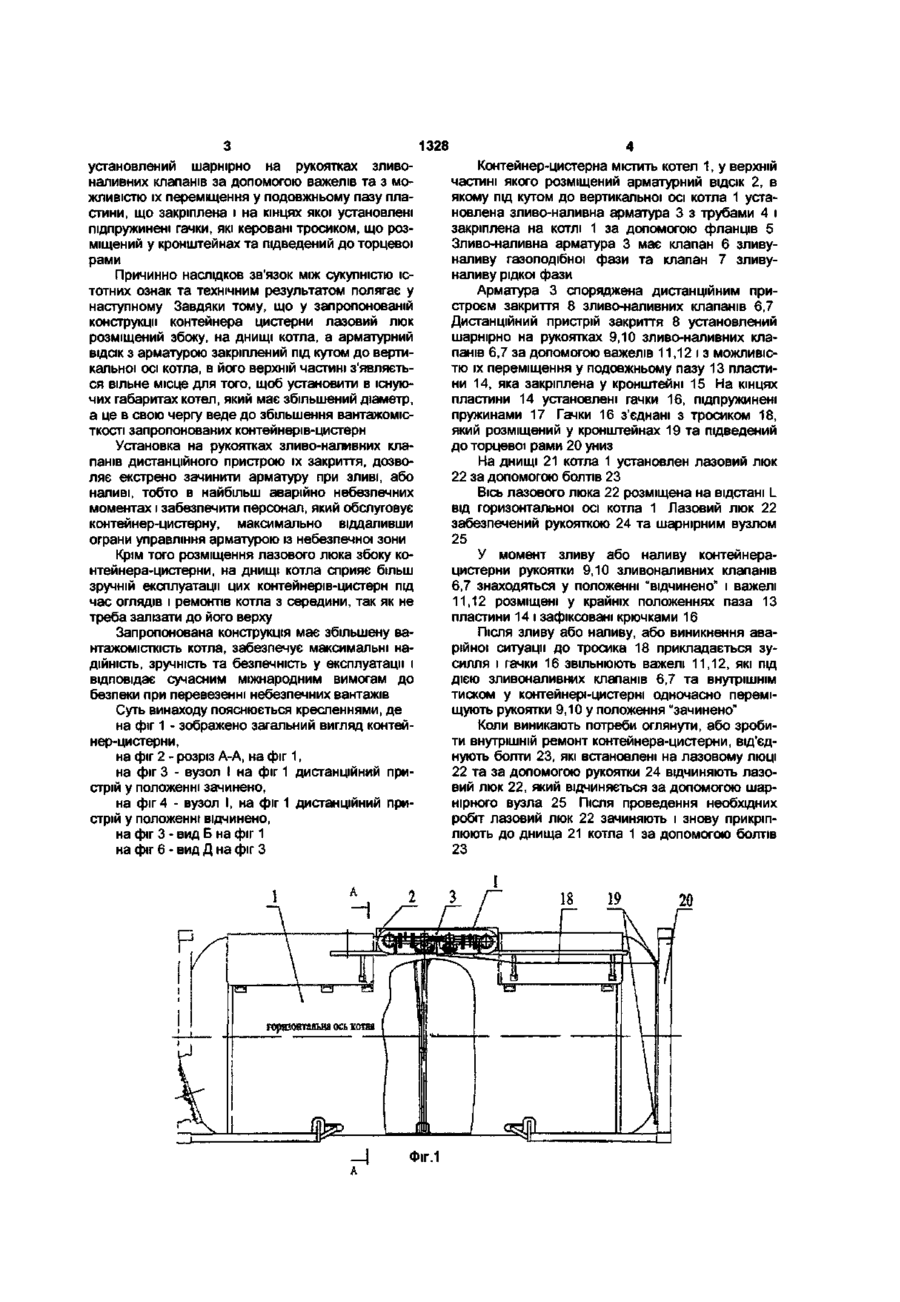

1 Контейнер-цистерна для зріджених газів, який містить циліндричний котел з днищами та прямокутними торцевими рамами, лазовий люк і арматурний ВІДСІК З арматурою, яка розташована зверху котла, який відрізняється тим, що лазовий люк, який забезпечений рукояткою та шарнірним вузлом, установлений на днищі котла, при цьому вісь люка знаходиться на відстані L від горизонтальної осі котла і розташована до неї під кутом а , а арматура, що закріплена на котлі під кутом | до 3 його вертикальної осі, споряджена дистанційним пристроєм закриття зливо-наливних клапанів 2 Контейнер-цистерна для зріджених газів по п 1, який відрізняється тим, що дистанційний пристрій закриття зливо-наливних клапанів установлений шарнірно на рукоятках зливо-наливних клапанів за допомогою важелів та з можливістю їх переміщення у подовжньому пазу пластини, що закріплена, і на кінцях якої установлені підпружинені гачки, які керовані тросиком, що розміщений у кронштейнах та підведений до торцевої рами Корисна модель належить до тари для зберігання та транспортування зріджених газів і може бути використана у конструкціях контейнерівцистерн з верхнім розміщенням арматури Відомий вантажний контейнер, який містить циліндричну цистерну з днищами та прямовисними торцевими рамами, у верхній частині якої розміщені лазовий люк та арматурний ВІДСІК (ДИВ патент РФ 2017673 МКВ B65d 88/12, опублікований бюл №15, 1994 р, який відповідає патенту України 2969, опублікований в бюл К 5-1, 1994р) Недоліком цього контеинера-цистерни є те, що із-за розміщення арматурного відсіка та лазового люка на вертикальної осі не дозволяє збільшити вантажомісткість контейнерів цієї конструкції Крім того він має незручність у експлуатації Найбільш близьким по технічній суті та досягнутому результату є контейнер-цистерна, який містить циліндричний котел з днищами, та прямокутними торцевими рамами, лазовий люк, арматурний ВІДСІК з арматурою, яка розташована зверху котла та які сполучені один з одним (див креслення 8500 00 000, ОАО «Азов», 1996 р ) Недоліки цього контеинеру-цистерни складаються у наступному Не дивлячись на те, що хоч і була здійснена спроба змінити місцезнаходження лазового люка, у нього теж не підвищено ванта жомісткість із-за того, що лазовий люк та арматурний ВІДСІК сполучені один з одним і розміщені на вертикальній осі котла Крім того він також не дуже зручний у експлуатації і в нього відсутня система дистанційного управління, що негативно позначаться на його надійності і безпечності у експлуатації В основу корисної моделі поставлено завдання удосконалення конструкції контейнера цистерни шляхом збільшення вантажомісткості в існуючих габаритах за рахунок зміни розміщення арматурного відсіка та лазового люка і в той-же час забезпечити максимальні надійність, безпечність і зручність у експлуатації Поставлене завдання вирішується тим, що контейнер-цистерна для зріджених газів, який містить циліндричний котел з днищами та прямокутними торцевими рамами, лазовий люк і арматурний ВІДСІК З арматурою, яка розташована зверху котла, згідно з корисною моделлю, лазовий люк, який забезпечений рукояткою та шарнірним вузлом, установлений на днищі котла, при цьому вісь люка знаходиться на відстані L від горизонтальної осі котла і розташована до неї під кутом а, а арматура, що закріплена на котлі під кутом Іі до його вертикальної осі, споряджена дистанційним пристроєм закриття зливо-наливних клапанів, який 00 CM со да 1328 установлении шарнірно на рукоятках зливоналивних клапанів за допомогою важелів та з можливістю їх переміщення у подовжньому пазу пластини, що закріплена і на кінцях якої установлені пщпружинені гачки, які керовані тросиком, що розміщений у кронштейнах та підведений до торцевої рами Причинно наслідков зв'язок між сукупністю істотних ознак та технічним результатом полягає у наступному Завдяки тому, що у запропонованій конструкції контейнера цистерни лазовий люк розміщений збоку, на днищі котла, а арматурний ВІДСІК з арматурою закріплений під кутом до вертикальної осі котла, в його верхній частині з'являється вільне місце для того, щоб установити в існуючих габаритах котел, який має збільшений діаметр, а це в свою чергу веде до збільшення вантажомісткості запропонованих контейнерів-цистерн Установка на рукоятках зливо-наливних клапанів дистанційного пристрою їх закриття, дозволяє екстрено зачинити арматуру при зливі, або наливі, тобто в найбільш аварійно небезпечних моментах і забезпечити персонал, який обслуговує контейнер-цистерну, максимально віддаливши ограни управління арматурою із небезпечної зони Крім того розміщення лазового люка збоку контейнера-цистерни, на днищі котла сприяє більш зручній експлуатації цих контейнерів-цистерн під час оглядів і ремонтів котла з середини, так як не треба залізати до його верху Запропонована конструкція має збільшену вантажомісткість котла, забезпечує максимальні надійність, зручність та безпечність у експлуатації і відповідає сучасним міжнародним вимогам до безпеки при перевезенні небезпечних вантажів Суть винаходу пояснюється кресленнями, де на фіг 1 - зображено загальний вигляд контейнер-цистерни, на фіг 2 - розріз А-А, на фіг 1, на фіг 3 - вузол І на фіг 1 дистанційний пристрій у положенні зачинено, на фіг 4 - вузол І, на фіг 1 дистанційний пристрій у положенні відчинено, на фіг 3 - вид Б на фіг 1 на фіг 6 - вид Д на фіг З Р Контейнер-цистерна містить котел 1, у верхній частині якого розміщений арматурний ВІДСІК 2, в якому під кутом до вертикальної осі котла 1 установлена зливо-наливна арматура 3 з трубами 4 і закріплена на котлі 1 за допомогою фланців 5 Зливо-наливна арматура 3 має клапан 6 зливуналиву газоподібної фази та клапан 7 зливуналиву рідкої фази Арматура 3 споряджена дистанційним пристроєм закриття 8 зливо-наливних клапанів 6,7 Дистанційний пристрій закриття 8 установлений шарнірно на рукоятках 9,10 зливо-наливних клапанів 6,7 за допомогою важелів 11,12 і з можливістю їх переміщення у подовжньому пазу 13 пластини 14, яка закріплена у кронштейні 15 На кінцях пластини 14 установлені гачки 16, підпружинені пружинами 17 Гачки 16 з'єднані з тросиком 18, який розміщений у кронштейнах 19 та підведений до торцевої рами 20 униз На днищі 21 котла 1 установлен лазовий люк 22 за допомогою болтів 23 Вісь лазового люка 22 розміщена на відстані L від горизонтальної осі котла 1 Лазовий люк 22 забезпечений рукояткою 24 та шарнірним вузлом 25 У момент зливу або наливу контейнерацистерни рукоятки 9,10 зливоналивних клапанів 6,7 знаходяться у положенні "відчинено" і важелі 11,12 розміщені у крайніх положеннях паза 13 пластини 14 і зафіксовані крючками 16 Після зливу або наливу, або виникнення аварійної ситуації до тросика 18 прикладається зусилля і гачки 16 звільнюють важелі 11,12, які під дією зливоналивних клапанів 6,7 та внутрішнім тиском у контейнері-цистерні одночасно переміщують рукоятки 9,10 у положення "зачинено" Коли виникають потреби оглянути, або зробити внутрішній ремонт контейнера-цистерни, від'єднують болти 23, які встановлені на лазовому люці 22 та за допомогою рукоятки 24 відчиняють лазовий люк 22, який відчиняється за допомогою шарнірного вузла 25 Після проведення необхідних робіт лазовий люк 22 зачиняють і знову прикріплюють до днища 21 котла 1 за допомогою болтів 23 1328 20 Фіг.6 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлових 15, м Київ. 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м Київ, 04050, Україна (044)216-32-71
