Контейнер-цистерна для зріджених газів

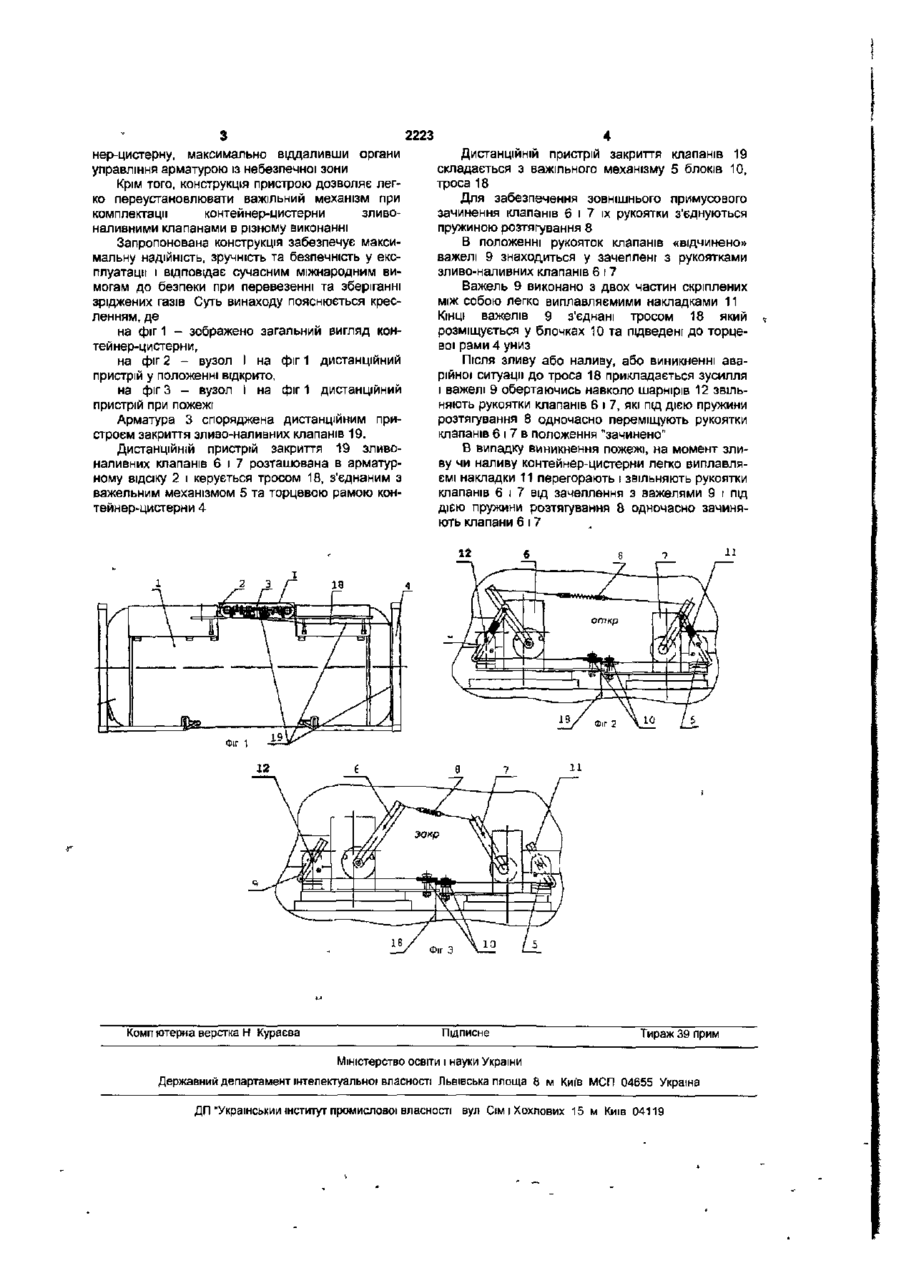

1 Контейнер-цистерна для зріджених газів, який містить циліндричний котел з днищами та прямокутними торцевими рамами, лазовий люк і арматурний ВІДСІК З арматурою, дистанційним пристроєм закриття зливо-наливних клапанів, який відрізняється тим, що дистанційний пристрій закриття зливо-наливних клапанів установлений в арматурному відсіку, з'єднаний шарнірно з рукоятками керування зливо-наливних клапанів за допомогою важелів та з можливістю їх обертання навколо шарніра важельного механізму під дією зусилля прикладеного до тросу, що розташований у блоках та підведений до торцевої рами 2 Контейнер-цистерна за п 1, який відрізняється тим, що дистанційний пристрій закриття зливоналивних клапанів дозволяє застосовувати зливоналивні клапани у дзеркальному виконанні 3 Контейнер-цистерна за п 1, який відрізняється тим, що дистанційний пристрій закриття зливоналивних клапанів споряджений пружиною розтягування, яка з'єднує рукоятки керування зливоналивних клапанів Корисна модель належить до тари для зберігання та транспортування зріджених газів і може бути використана у конструкціях контейнерівцистерн з верхнім розміщенням арматури Відомий вантажний контейнер, який містить циліндричну цистерну з днищами та прямокутними торцевими рамами, у верхній частини якої розташована арматурний ВІДСІК З дистанційним пристроєм для керування зливо-наливними клапанами (див креслення 8503 ОАО Азов 1999) Недоліком цього дистанційного пристрою є те, що конструкція не дозволяє уживати пропонований пристрій при вживанні зливо-наливних клапанів в дзеркальному виконанні тому, що рукоятки керування клапанів повертаються в протилежні сторони і не є універсальною Найбільш близьким до технічній суті та досягаючому результату є контейнер-цистерна, який містить циліндричний котел з днищами та прямокутними торцевими рамами, лазовий люк і арматурний ВІДСІК з арматурою, дистанційний пристрій закриття зливо-наливних клапанів (див деклараційний патент на корисну модель 1328) Недоліки цього контейнеру-цистерни складаються у наступному Конструкція дистанційного пристою не передбачує можливість застосування зливо-наливних клапанів у дзеркальному виконанні і не є універсальною Для гарантованого закриття клапанів, у наслідок пожежі, пристрій не передбачає примусове закриття клапанів В основу корисної моделі поставлено завдання удосконалення конструкції пристрою шляхом універсальності та його надійності і безпечності Поставлене завдання вирішується тим, що контейнер-цистерна для зріджених газів який містить циліндричний котел з днищами та прямокутними торцевими рамами, лазовий люк і арматурний ВІДСІК З арматурою, дистанційним пристроєм закриття зливо-наливних клапанів, згідно с корисною моделлю, дистанційний пристрій закриття зливо-наливних клапанів, установлений в арматурному відсіку, з'єднується шарнірно з рукоятками керування зливо-наливних клапанів за допомогою важелів та з можливістю їх обертання навколо шарніра механізму важільного під дією зусилля прикладеного к тросу, що розташований у блочках та підведений до торцевої рами Причинно-наслідковий зв'язок між сукупністю ознак та технічним результатом укладається у наступному Завдяки тому, що у запропонованій конструкції дистанційного пристрою, їх закриття, дозволяє екстрено зачинити арматуру при зливі, або наливі тобто в найбільш аварійно небезпечних моментах і забезпечити персонал, який обслуговує контей (О см см см 2223 нер-цистерну, максимально віддаливши органи управління арматурою із небезпечної зони Крім того, конструкція пристрою дозволяє легко переустановлювати важільний механізм при комплектації контейнер-цистерн и зливоналивними клапанами в різному виконанні Запропонована конструкція забезпечує максимальну надійність, зручність та безпечність у експлуатації і відповідає сучасним міжнародним вимогам до безпеки при перевезенні та зберіганні зріджених газів Суть винаходу пояснюється кресленням, де на фіг 1 - зображено загальний вигляд контейнер-цистерни, на фіг 2 - вузол І на фіг 1 дистанційний пристрій у положенні відкрито, на фіг 3 - вузол І на фіг 1 дистанційний пристрій при пожежі Арматура 3 споряджена дистанційним пристроєм закриття зливо-наливних клапанів 19. Дистанційній пристрій закриття 19 зливоналивних клапанів 6 і 7 розташована в арматурному відсіку 2 і керується тросом 18, з'єднаним з важельним механізмом 5 та торцевою рамою контейнер-цистерни 4 Дистанційній пристрій закриття клапанів 19 складається з важільного механізму 5 блоків 10, троса 18 Для забезпечення зовнішнього примусового зачинення клапанів 6 і 7 їх рукоятки з'єднуються пружиною розтягування 8 В положенні рукояток клапанів «відчинено» важелі 9 знаходиться у зачеплені з рукоятками зливо-наливних клапанів 6 17 Важель 9 виконано з двох частин скріплених між собою легко виплавляємими накладками 11 КІНЦІ важелів 9 з'єднані тросом 18 який розміщується у блочках 10 та підведені до торцевої рами 4 униз Після зливу або наливу, або виникненні аварійної ситуації до троса 18 прикладається зусилля і важелі 9 обертаючись навколо шарнірів 12 звільняють рукоятки клапанів 6 і 7, які під дією пружини розтягування 8 одночасно переміщують рукоятки клапанів 6 17 в положення "зачинено" В випадку виникнення пожежі, на момент зливу чи наливу контейнер-цистерни легко виплавляємі накладки 11 перегорають і звільняють рукоятки клапанів 6 і 7 від зачеплення з важелями 9 і під дією пружини розтягування 8 одночасно зачиняють клапани 6 і 7 12 Комп ютерна верстка Н Кураєва Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ДП "Український інститут промислової власності вул Сім і Хохлових 15 м Київ 04119
