Штовхач електрогідравлічний двоштоковий

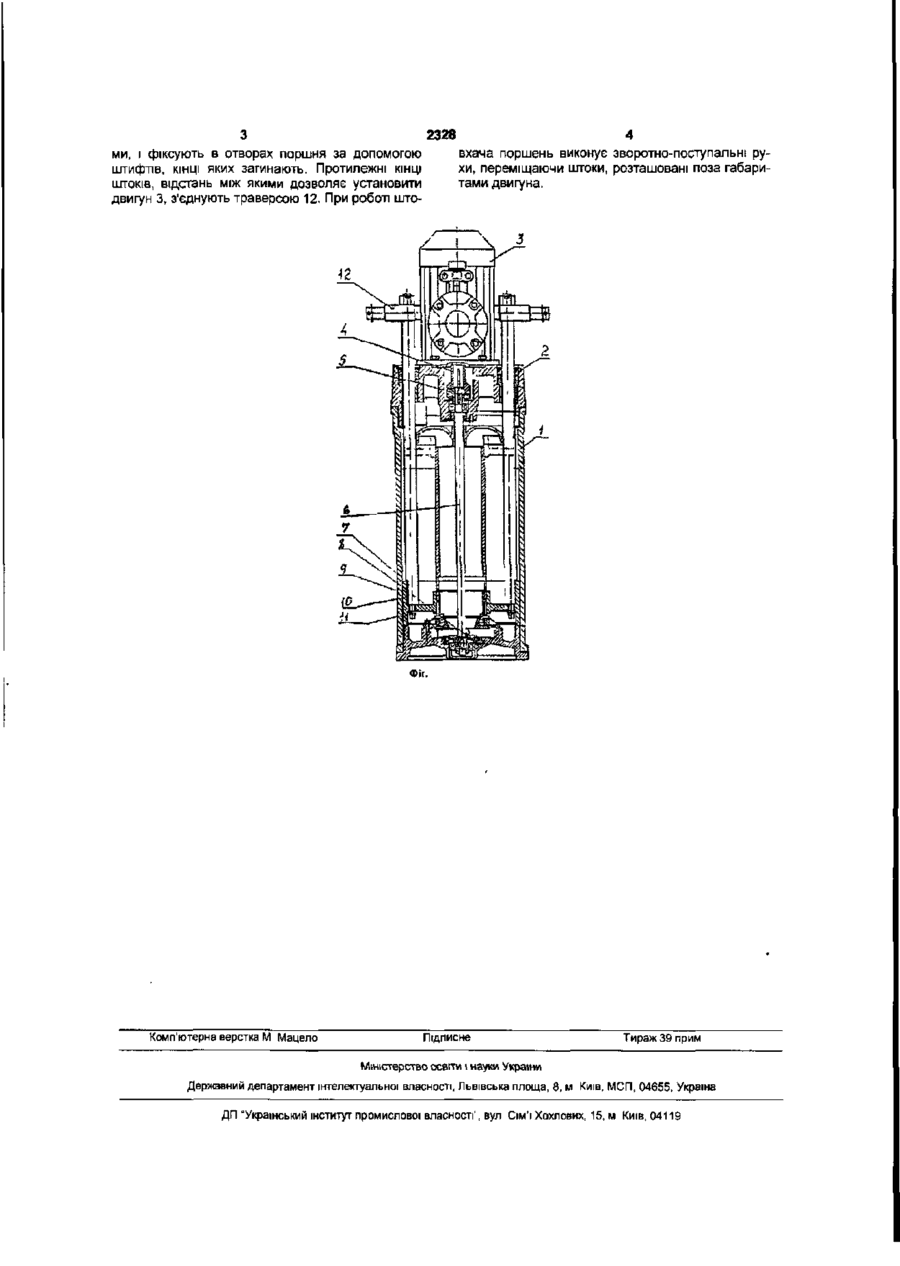

1 Штовхан електрогідравлічний двоштоковий, що містить електродвигун, гідроциліндр із кільце вим поршнем і двома штоками, з'єднаними з поршнем, який відрізняється тим, що відрізки штоків, що прилягають до поршня, виконані зі зрізами, паралельними осям штоків, при цьому штоки встановлені так, що зрізи звернені у бік, протилежний осі поршня 2 Штовхач за п 1, який відрізняється тим, що КІНЦІ штоків, з'єднані з поршнем, виконані з отворами, у яких установлені фіксуючі елементи 3 Штовхан за п 2, який відрізняється тим, що фіксуючі елементи виконані у вигляді штифтів із загнутими кінцями Корисна модель належить до галузі машинобудування, а саме до електрогідравлічних приводів з електродвигунами у вибухобезпечному виконанні, застосовуваних у вугільних шахтах та ш виробництвах із вибухобезпечним середовищем Відомий штовхач електрогідравлічний двоштоковий Т-160Б прийнятий за прототип, що містить електродвигун, гідроциліндр із кільцевим поршнем і двома штоками, закріпленими на поршні гайками, (див довідник "Тормозные устройства " під ред Александрова М П , М Машинобудування, 1985, стор 256) Недоліком прототипу є низька надійність електродвигуна через невідповідність його робочих характеристик умовам експлуатації Однак, установка електродвигуна, що відповідає пропонованим вимогам, неможлива через недостатню відстань між штоками, збільшення якої без зміни конструкції елементів штовхача спричинить за собою небажане збільшення габаритів останнього В основу корисної моделі поставлена задача у штовхачі електрогідравлічному двоштоковому, шляхом зміни конструкції його елементів, забезпечити відстань між штоками, необхідну для установки електродвигуна з необхідними робочими характеристиками, без зміни габаритів штовхача Поставлена задача вирішується за рахунок того, що в штовхачі електрогідравлічному двоштоковому, що містить електродвигун гідроциліндр із кільцевим поршнем і двома штоками, ВІДПОВІДНО до корисної моделі, відрізки штоків, що прилягають до поршня, виконані зі зрізами, паралельними осям штоків, при цьому штоки встановлені так, що зрізи звернені убік, протилежний осі поршня Задача вирішується також за рахунок того, що КІНЦІ штоків, з'єднані з поршнем, виконані з отворами, у яких установлені штифти з загнутими кінцями Наявність зрізів у штоках штовхачів у сукупності з застосуванням штифтового кріплення штоків у поршнях замість гайкового, що має великі габарити, дозволяє збільшити відстань між штоками до необхідної без зміни габаритів штовхача Суть корисної моделі пояснюється кресленням, на якому зображений загальний вид штовхача в розрізі Штовхач складається з корпусу 1 і кришки 2, на якій установлений двигун 3 з муфтою 4 і 5, валом 6 і насосом 7 У корпусі 1, що є гідроциліндром, кільцевий поршень 8 зв'язаний із двома штоками 9, установленими зрізами 10 у бік, протилежний осі поршня Нижні КІНЦІ ШТОКІВ встав лені в отвори поршня і закріплені штифтами 11 із загнутими кінцями Верхні КІНЦІ ШТОКІВ 9 з'єднані траверсою 12 Здійснення корисної моделі реалізується в такий спосіб При з'єднанні штоків 9 з поршнем 8 штоки встановлюють зрізами в боки, протилежні осі поршня, що дозволяє збільшити відстань між штока 00 CNI СО CM 2328 ми, і фіксують в отворах поршня за допомогою вхача поршень виконує зворотно-поступальні руштифтів, КІНЦІ яких загинають. Протилежні КІНЦІ хи, переміщаючи штоки, розташовані поза габариШТОКІВ, відстань між якими дозволяє установити тами двигуна. двигун 3, з'єднують траверсою 12. При роботі што Фіг, Комп'ютерна верстка М Мацело Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності', вул Сім'ї Хохлових, 15, м Київ, 04119
