Формула / Реферат

1. Пристрій підвісний, що містить балку, шарнірно зв'язану зі стояками, з'єднаними шарнірно із сергами, коуш із клином, зв'язаний з балкою і з робочою та холостою вітками каната, з одного боку якого установлений вкладиш, який відрізняється тим, що з іншого боку коуша встановлений додатковий вкладиш з можливістю затиснення робочої вітки каната.

2. Пристрій за п. 1, який відрізняється тим, що балка виконана з напрямними, коуш розміщений усередині балки з зазором і виконаний з накладками на бічних сторонах його корпусу з можливістю упору в балку.

3. Пристрій за п. 1 або п. 2, який відрізняється тим, що в отворах шарнірних з'єднань установлені втулки.

Текст

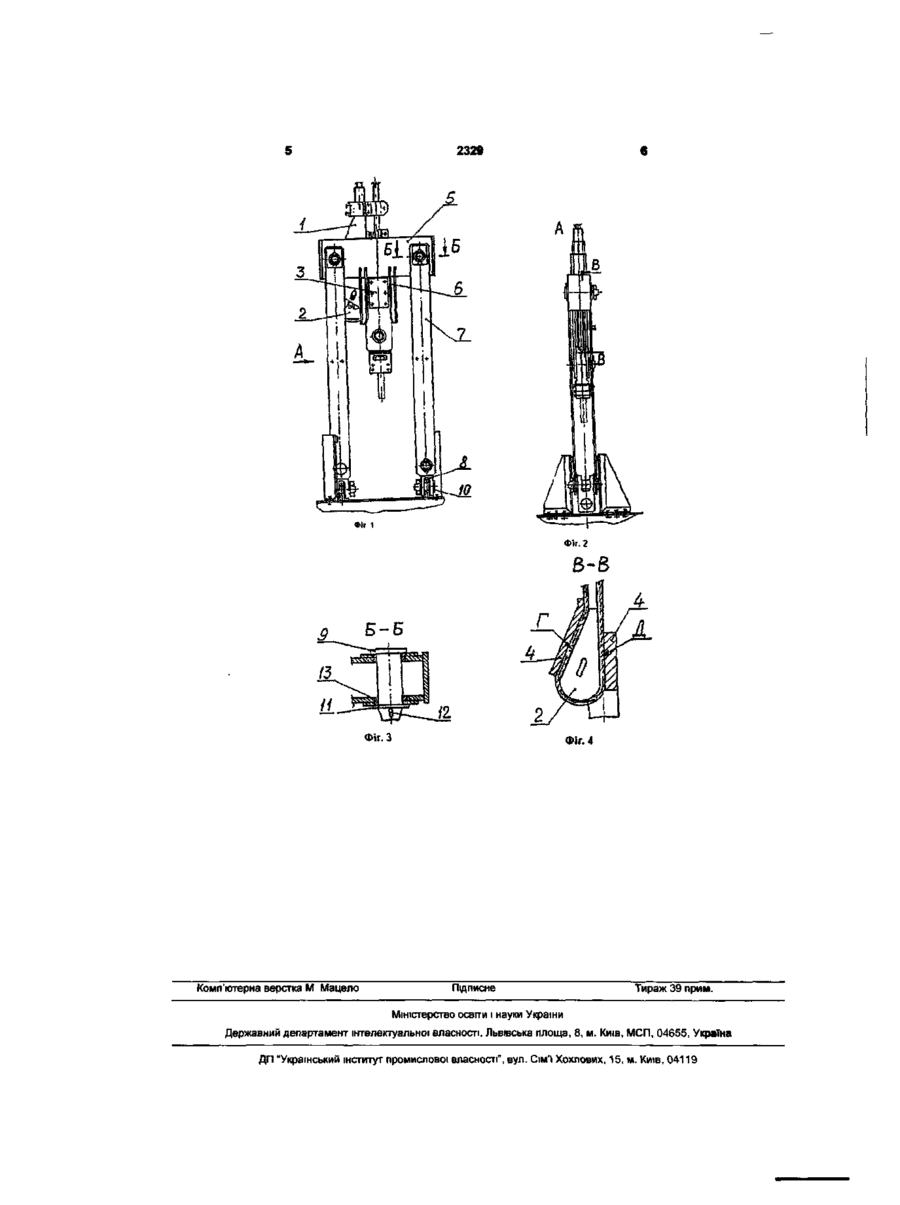

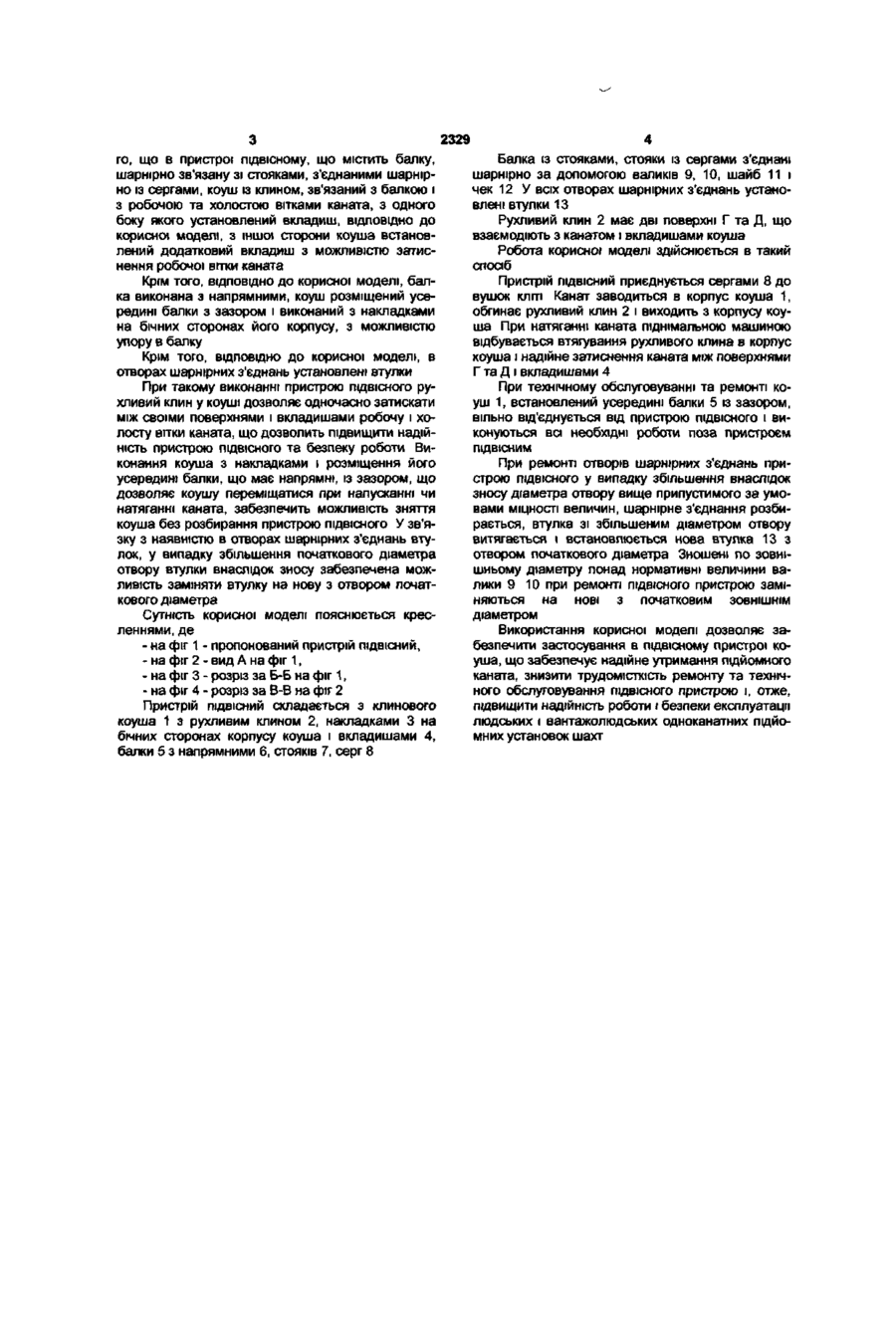

1 Пристрій ПІДВІСНИЙ, що містить балку, шарнірно зв'язану зі стояками, з'єднаними шарнірно із сергами, коуш із клином, зв'язаний з балкою і з робочою та холостою вітками каната, з одного боку якого установлений вкладиш, який відрізняється тим, що з іншого боку коуша встановлений додатковий вкладиш з можливістю затиснення робочої вітки каната 2 Пристрій за п 1, який відрізняється тим, що балка виконана з напрямними, коуш розміщений усередині балки з зазором і виконаний з накладками на бічних сторонах його корпусу з можливістю упору в балку 3 Пристрій за п 1 або п 2, який відрізняється тим, що в отворах шарнірних з'єднань установлені втулки Корисна модель належить до обладнання шахтного підйому, зокрема, до пристроїв ПІДВІСНИХ для шахтних клітей вертикальних одноканатних ПІДЙОМІВ і може бути використана у вугільній та гірничорудній промисловості Відомий пристрій ПІДВІСНИЙ З важільноклиновим коушем типу КРГ для шахтних клітей (див "Подвесные устройства шахтных подъемных сосудов", М , "Недра", 1980р , crop 19), що містять важільно-клиновий коуш, у якому затискається підйомний канат, балку, шарнірно з'єднану із стояками, на кінцях яких шарнірно встановлені серги для приєднання стояків до вушок КЛІТІ Недоліком аналога є недосконала конструкція важільно-клинового коуша, надійність затиснення підйомного каната в якому в значній мірі залежить від точності виготовлення деталей заклинюючого механізму коуша, чистоти та регулярного змащення поверхонь елементів кінематичних пар заклинюючого механізму, що в умовах шахти гарантовано бути не може Крім того, у таких коушах відбувається швидке руйнування від втомленості дротів підйомного каната в МІСЦІ входу його в клини коуша Найбільш близьким за технічною сутністю та результатом, що досягається, до описуваного технічного рішення є пристрій ПІДВІСНИЙ для клітей типу УПК (див "Подвесные устройства шахтных подъемных сосудов", М , "Недра", 1980р , стор 95), що містять клиновий коуш, нерухомо з'єднаний з балкою, що за допомогою пазів шарнірно з'єднана із стояками та сергами У коуші затиснення каната відбувається між однією стороною рухливого клина та привареного до корпусу коуша з однієї сторони вкладиша Переміщення коуша вгору-вниз при напусканні та натяганні каната виконується разом з балкою по поздовжніх пазах шарнірних з'єднань балки зі стояками Стояки з'єднані шарнірно із сергами Недоліком відомого пристрою ПІДВІСНОГО є недостатня надійність однобічного затиснення підйомного каната в коуші, що знижає загальну безпеку роботи клітьового підйому, а також велика трудомісткість технічного обслуговування та ремонту коуша через його нерухоме з'єднання з балкою Крім того, недоліком відомого пристрою ПІДВІСНОГО є низька ремонтопридатність отворів шарнірних з'єднань В основу корисної моделі поставлена задача у пристрої підвісному шляхом зміни конструкції коуша, його розміщення відносно балки, зміни конструкції шарнірних з'єднань забезпечити підвищення надійності затиснення каната в коуші та безпеки роботи, зниження трудомісткості технічного обслуговування й ремонту ПІДВІСНОГО пристрою, ремонтопридатність отворів шарнірних з'єднань Поставлена задача вирішується за рахунок то CM со CM 2329 го, що в пристрої підвісному, що містить балку, шарнірно зв'язану зі стояками, з'єднаними шарнірно із сергами, коуш із клином, зв'язаний з балкою і з робочою та холостою вітками каната, з одного боку якого установлений вкладиш, ВІДПОВІДНО ДО корисної моделі, з іншої сторони коуша встановлений додатковий вкладиш з можливістю затиснення робочої вітки каната Крім того, ВІДПОВІДНО до корисної моделі, балка виконана з напрямними, коуш розміщений усередині балки з зазором і виконаний з накладками на бічних сторонах його корпусу, з можливістю упору в балку Крім того, ВІДПОВІДНО до корисної моделі, в отворах шарнірних з'єднань установлені втулки При такому виконанні пристрою ПІДВІСНОГО рухливий клин у коуш і дозволяє одночасно затискати між своїми поверхнями і вкладишами робочу і холосту вітки каната, що дозволить підвищити надійність пристрою ПІДВІСНОГО та безпеку роботи Виконання коуша з накладками і розміщення його усередині балки, що має напрямні, із зазором, що дозволяє коушу переміщатися при напусканні чи натяганні каната, забезпечить можливість зняття коуша без розбирання пристрою ПІДВІСНОГО У зв'язку з наявністю в отворах шарнірних з'єднань втулок, у випадку збільшення початкового діаметра отвору втулки внаслідок зносу забезпечена можливість заміняти втулку на нову з отвором початкового діаметра Сутність корисної моделі пояснюється кресленнями, де - на фіг 1 - пропонований пристрій ПІДВІСНИЙ, - на фіг 2 - вид А на фіг 1, - на фіг 3 - розріз за Б-Б на фіг 1, - на фіг 4 - розріз за В-В на фіг 2 Пристрій ПІДВІСНИЙ складається з клинового коуша 1 з рухливим клином 2, накладками 3 на бічних сторонах корпусу коуша і вкладишами 4, балки 5 з напрямними 6, стояків 7, серг 8 Балка із стояками, стояки із сергами з'єднані шарнірно за допомогою валиків 9, 10, шайб 11 і чек 12 У всіх отворах шарнірних з'єднань установлені втулки 13 Рухливий клин 2 має дві поверхні Г та Д, що взаємодіють з канатом і вкладишами коуша Робота корисної моделі здійснюється в такий спосіб Пристрій ПІДВІСНИЙ приєднується сергами 8 до вушок КЛІТІ Канат заводиться в корпус коуша 1, обгинає рухливий клин 2 і виходить з корпусу коуша При натяганні каната піднімальною машиною відбувається втягування рухливого клина в корпус коуша і надійне затиснення каната між поверхнями Г та Д і вкладишами 4 При технічному обслуговуванні та ремонті коуш 1, встановлений усередині балки 5 із зазором, вільно від'єднується від пристрою ПІДВІСНОГО і виконуються всі необхідні роботи поза пристроєм ПІДВІСНИМ При ремонті отворів шарнірних з'єднань пристрою ПІДВІСНОГО у випадку збільшення внаслідок зносу діаметра отвору вище припустимого за умовами МІЦНОСТІ величин, шарнірне з'єднання розбирається, втулка зі збільшеним діаметром отвору витягається і встановлюється нова втулка 13 з отвором початкового діаметра Зношені по зовнішньому діаметру понад нормативні величини валики 9 10 при ремонті ПІДВІСНОГО пристрою заміняються на нові з початковим ЗОВНІШНІМ діаметром Використання корисної моделі дозволяє забезпечити застосування в підвісному пристрої коуша, що забезпечує надійне утримання підйомного каната, знизити трудомісткість ремонту та технічного обслуговування ПІДВІСНОГО пристрою і, отже, підвищити надійність роботи і безпеки експлуатації людських і вантажолюдських одноканатних підйомних установок шахт 2329 Б-Б Фіг. З Комп'ютерна верстка М Мацело Фіг. 4 Підписне Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. СІМ"І Хохпових, 15, м. Київ, 04119
